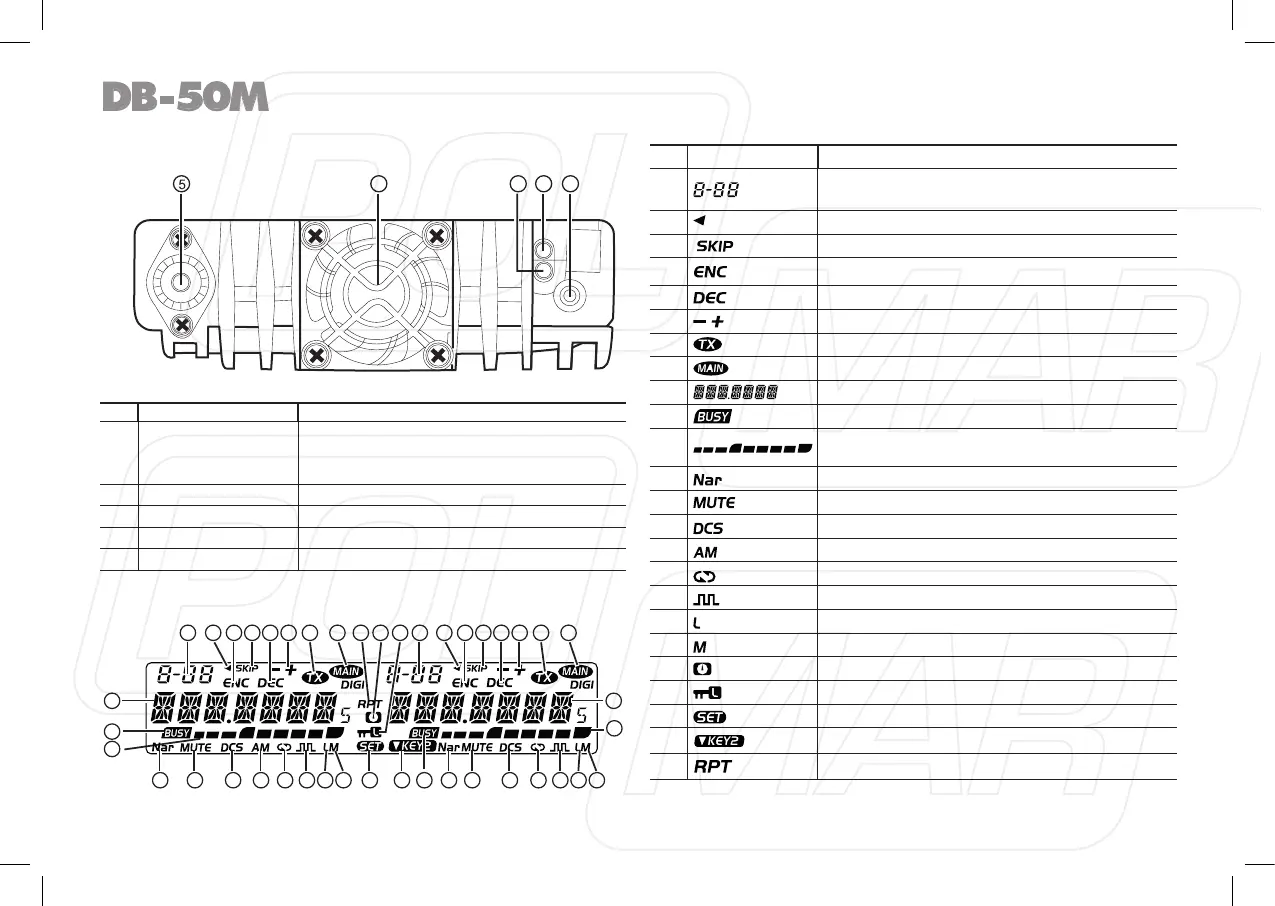

◊ Pannello posteriore
Rif. Tasto Funzione
1
Presa
alimentazione
Presa cavo opzionale QCC01 per accen-
sione sottochiave. La radio si accende /
spegne tramite il blocco chiave veicolo.
2
Altoparlante esterno
Presa per altoparlante esterno
3 Presa TV/AV
Non in uso
4 Ventola S’avvia automaticamente.
5 Presa antenna Collegare un’antenna da 50 Ω
Schermo
Rif Indicazione Funzione
1
Riporta numero canale o passo menù.
2
Il canale corrente è prioritario.
3
Il canale corrente è escluso in scansione.
4
Il canale corrente ha codica CTCSS.
5
Il canale corrente ha decodica CTCSS.
6
Il canale corrente ha spaziatura “offset” attiva.
7
In trasmissione.
8
Canale principale.
9
Frequenza operativa, etichetta canale.
10
Si riceve un segnale o il monitoraggio è attivo.
11
Intensità segnale ricevuto, indicazione re-
lativa potenza in uscita.
12
Banda stretta.
13
Silenziamento attivato.
14
Appare a funzione DCS attivata.
15
Modo AM.
16
Non in uso.
17
Compressore / espansore attivato.
18
Potenza ridotta.
19
Potenza media.
20
Spegnimento automatico attivato
21
Blocco tasti attivo.
22
Appare quando si è premuto il tasto SET.
23
Selezionato modo tasti KEY2.
24
Non in uso
12
32
10
11
11
12 1213 13
14
1415 16
16
21
2217
17
18 1819 19
20
23
24
9
8
253467
8
253467
99
