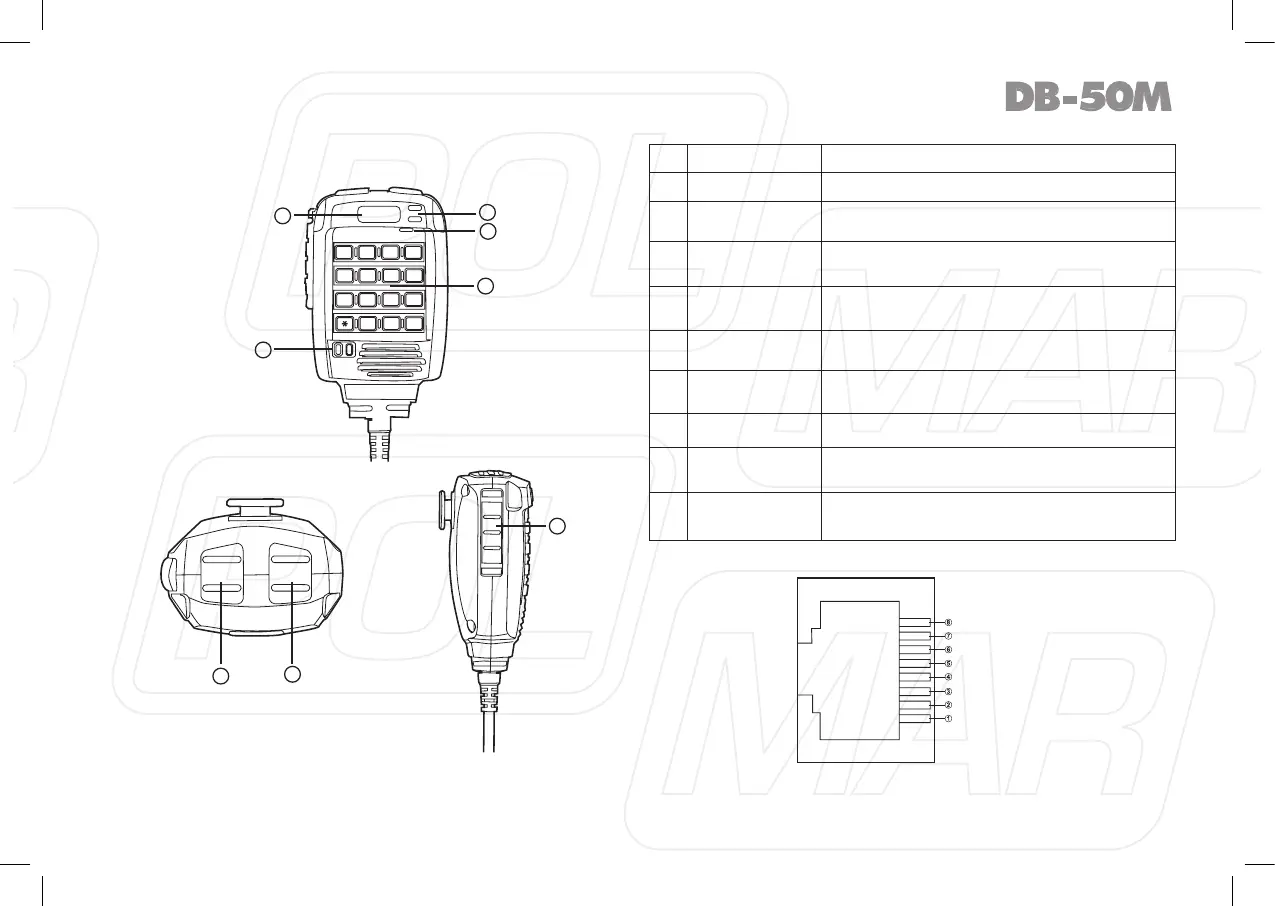

◊ Microfono
Rif. Tasto Funzione
1 UP Frequenza, canale, impostazione a salire.
2 DOWN Frequenza, canale, impostazione a scendere.
3 PTT
Tenere premuto il PTT (Push-To-Talk) per
trasmettere.
4 Tasto numerico
Immissione frequenza VFO o stringa uscita
DTMF, ...
5 Banda A/B
Selezione banda destra/sinistra come
principale.
6
Indicazione
banda
Spia banda principale.
7 Spia TX/RX Verde in ricezione, rosso in trasmissione.
8 MIC
Parlare rivolti verso questo punto, in
trasmissione.
9 Altoparlante
Disattivando l’altoparlante della radio, l’audio
è qui riprodotto.
Connessione presa MIC (vista frontale).
13
1
2
3
5
6
7
8
4
DN
UP
1
4
78
9
0
#
5
6
2
3
PA
MIC
PB
A
B
A
A/B
B
PC
PD
MAIN
Dati seriali tastiera
+5 V
GIU’
SU
MASSA MIC
MIC
PTT
MASSA
