7
◊ Cavo alimentazione in cc

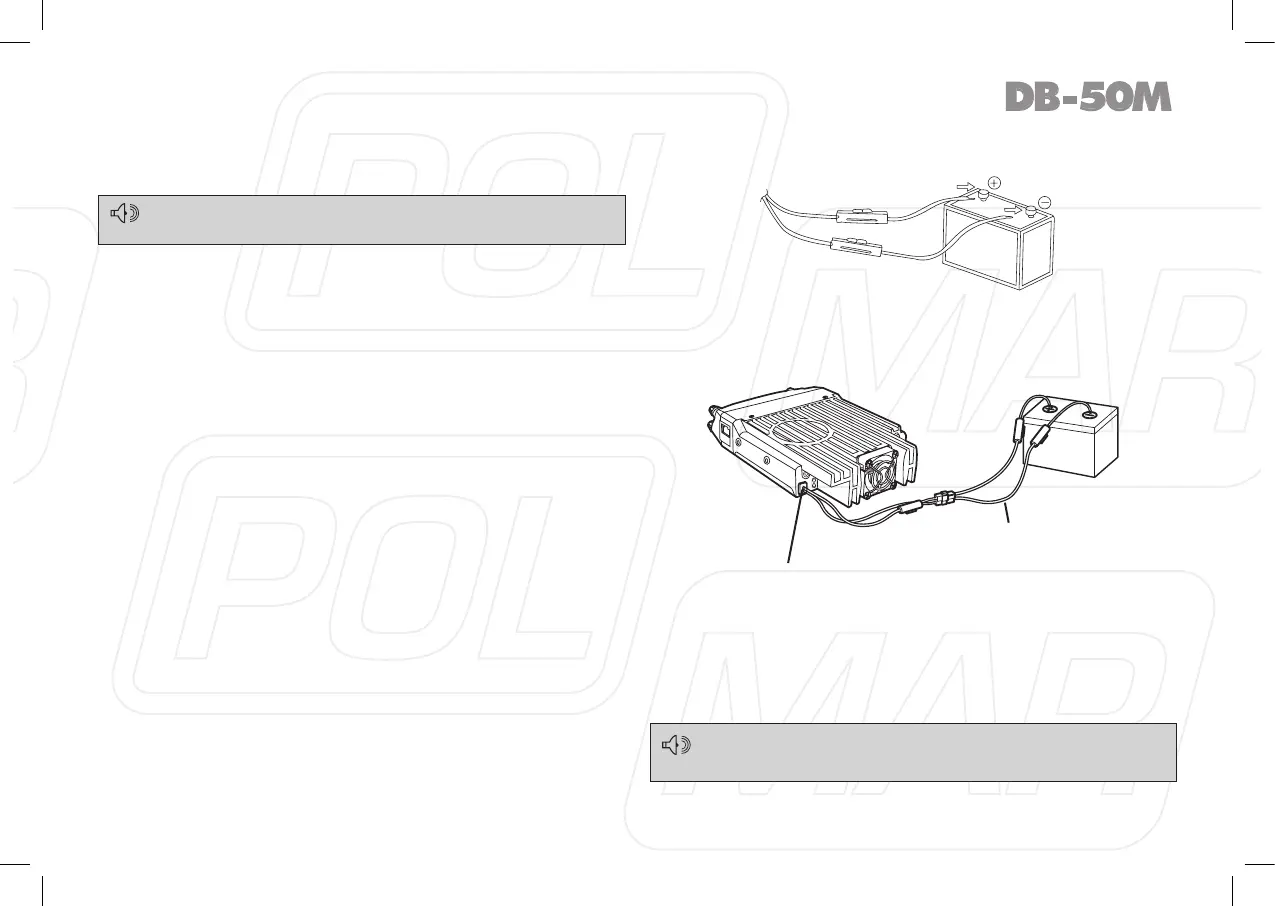

Installazione veicolare
La batteria del veicolo deve essere con tensione nominale di 12
V. Mai collegate il ricetrasmettitore ad una batteria da 24 V. As-
sicuratevi che la capacità della batteria sia adeguata per l’assor-
bimento richiesto. Se fosse limitato, il ricetrasmettitore potrebbe
avere lo schermo che si scurisce in trasmissione, o la potenza in
uscita si ridurrebbe in modo rilevante.
1. Fate in modo che il cavo d’alimentazione in dotazione al rice-
trasmettitore arrivi ai morsetti della batteria con il percorso
più breve.
• Si sconsiglia di ricavare l’alimentazione dalla sede accendi-
sigari auto, perché la tensione potrebbe essere ridotta oltre
i limiti.
• Il cavo deve essere, per tutta la sua lunghezza, protetto dal
calore, umidità e dal sistema / cavi accensione candele mo-
tore.
2. Una volta posto il cavo, per evitare problemi dovuti dall’umidi-
tà, avvolgetelo con nastro isolante resistente al calore.
3. Per evitare rischi di corto circuito staccate il morsetto negativo
della batteria, poi collegate la radio.
4. Vericate che la polarità sia corretta, poi collegate il cavo d’a-
limentazione ai morsetti positivo (+) e negativo (-) della bat-
teria.
• Se il cavo fosse più lungo del dovuto non accorciarlo, in par-
ticolare mai tagliatelo rimuovendo il portafusibile in linea.
5. Collegate nuovamente il morsetto negativo della batteria.
6. Inserite la spina cavo alimentazione nella presa del ricetra-
smettitore.
• Inseritela a fondo, no a sentire il clic d’aggancio.
• Se volete si spenga con la chiave quadro veicolo usate il cavo
opzionale (per sede accendisigari). Collegate uno dei cavi tra
il terminale ACC o una presa corrente / accendisigari, che sia
sottochiave veicolo, alla presa laterale posteriore del ricetra-
smettitore, EXT POWER.
Cercate di limitare per quanto possibile, la lunghezza dei cavi.
NOTE
Rosso
Nero
Presa alimentazione esterna
Cavo alimentazione CC
Su molti veicoli la presa accendisigari è sempre alimentata. In
questo caso non si può comandare l’accensione ricetrasmettitore
con il blocco chiave veicolo.
NOTE
