b) Programmierung über Programmierkarte
Über die mitgelieferte Programmierkarte lassen sich diverse Einstellungen des Fahrtreglers sehr einfach verändern.
Hierzu sind wie beim Betrieb des Fahrzeugs zwei voll geladene 2zellige LiPo-Fahrakkus erforderlich, die die Strom-
versorgung des Fahrtreglers und der Programmierkarte übernehmen müssen.
 SolltesichuntenanderProgrammierkarteeineMini-USB-Buchsebenden,sodientdiesenurfürUpdate-
Zwecke durch den Hersteller. Schließen Sie hier nichts an.
Gehen Sie wie folgt vor:
• SchaltenSiedenFahrtregleraus(Schalterstellung„OFF“,sieheBildinKapitel9.f).
• DrehenSiedievierSchraubendesEmpfängerbox-DeckelsherausundnehmenSieihndannab.
• ZiehenSiedenSteckerdes3poligenAnschlusskabelsdesFahrtreglersausdemAnschlussvonKanal2(„CH2“)
des Empfänger heraus (merken Sie sich die Orientierung des Steckers bzw. der Farben des Kabels).
• SchiebenSieden3poligenSteckerdesFahrtreglersindenentsprechenden3poligenAnschlussamoberenRand
der Programmierkarte. Achten Sie auf die richtige Orientierung, siehe farbige Kennzeichnung neben dem Anschluss
(weiß=„S“,rot=„+“,schwarz=„-“).
• VerbindenSiezweivollgeladene2zelligeLiPo-FahrakkusüberdenY-Akku-AdaptermitdemFahrtregler.
• SchaltenSiedenFahrtreglerein(Schalterstellung„ON“).

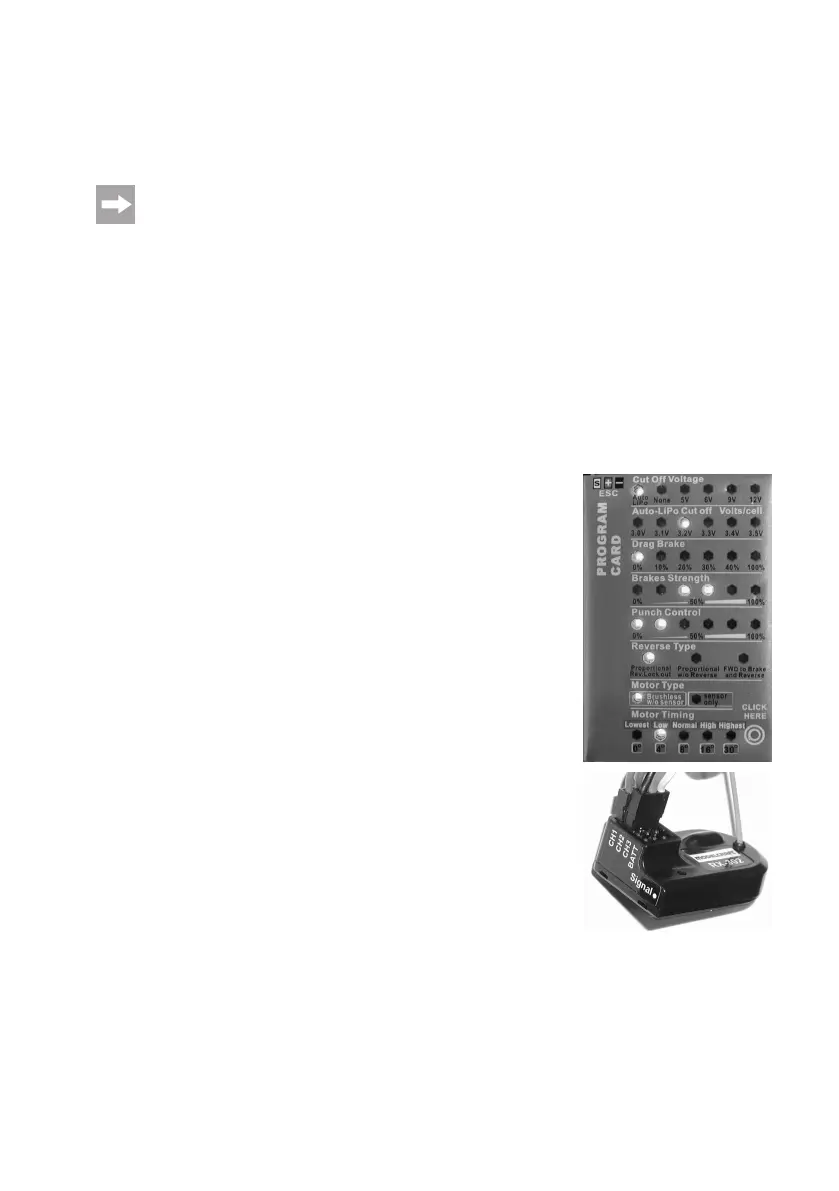

• DieLEDsaufderProgrammierkartezeigennundieaktuelleEinstellungderent-
sprechenden Funktionen an (siehe Beschreibung auf der nächsten Seite), die
obere LED bei „Cut Off Voltage“ blinkt.
• SolleineEinstellungverändertwerden,sodrückenSiemehrfachkurzdieTaste
rechts unten auf der Programmierkarte, bis die LED(s) der Funktion blinken, die
Sie verändern wollen (z.B. „Brakes Strength“ = Bremskraft).
Halten Sie jetzt die Taste rechts unten auf der Programmierkarte gedrückt (nicht
loslassen). Die LED(s) der gerade ausgewählten Funktion wechseln zum nächs-
ten Einstellwert (z.B. 0%........100%).
Wenn der gewünschte Einstellwert erreicht ist, lassen Sie die Taste wieder los.
Die LED(s) der ausgewählten Funktion blinken nun wieder und Sie können durch
kurzen Druck auf die Taste zur nächsten Funktion wechseln usw.
• HabenSiealleEinstellungenvorgenommen,soschaltenSie den Fahrtregler
aus. Alle durchgeführten Änderungen sind automatisch im Fahrtregler abgespei-
chert.
• TrennenSiedieFahrakkusvomFahrtregler,lösenSiedieSteckverbindungvoll-
ständig.
• Verbindenden3poligenSteckerdesFahrtreglerswiedermitdemhierfürvorge-
sehenen Anschluss „CH2“ am Empfänger (richtige Orientierung beachten, die
schwarze GND/Masse-Leitung liegt zum Rand des Empfängers hin).
• SetzenSieden DeckelderEmpfängerbox wieder aufundschrauben Sieihn
fest.
• DasFahrzeugistjetztmiteinemneuprogrammiertenFahrtreglereinsatzbereit.
