IN-7900
25
FIGURE 21
Note: See the Installer’s Guide that came with your IR Receiver.
REMARQUE : Consultez le guide de l’installateur fourni avec votre récepteur IR.

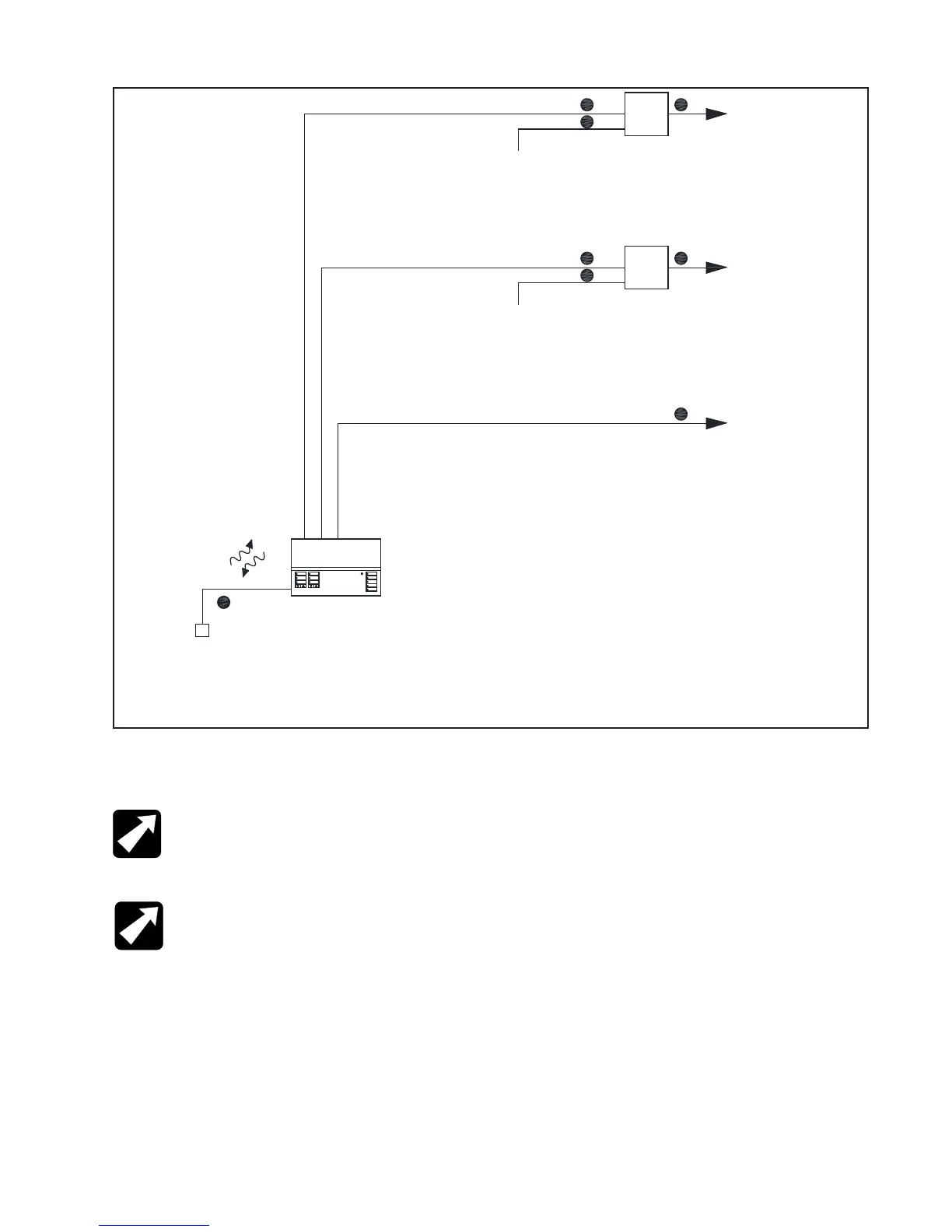

Installation Diagram: Three Zone Fluorescent ON/OFF
120 VAC or 277 VAC
SPARE
(Digital/Phase Control Zone)
Zone#3
Zone#1
120V/277V
Input Feed
PHPM-PA-DV-WH
120V or 277V
Phase-Adaptive
Power Module
Dimensions:
5.1"(H) x 6.3"(W) x 1.6"(D)
Zone#2
120V/277V
Input Feed
PHPM-PA-DV-WH
120V or 277V
Phase-Adaptive
Power Module
Dimensions:
5.1"(H) x 6.3"(W) x 1.6"(D)
QSGRJ-3P-TWH
Faceplate Kit
3 Zone Preset Control
(4 Gang US Backbox by Others)
