‐115‐

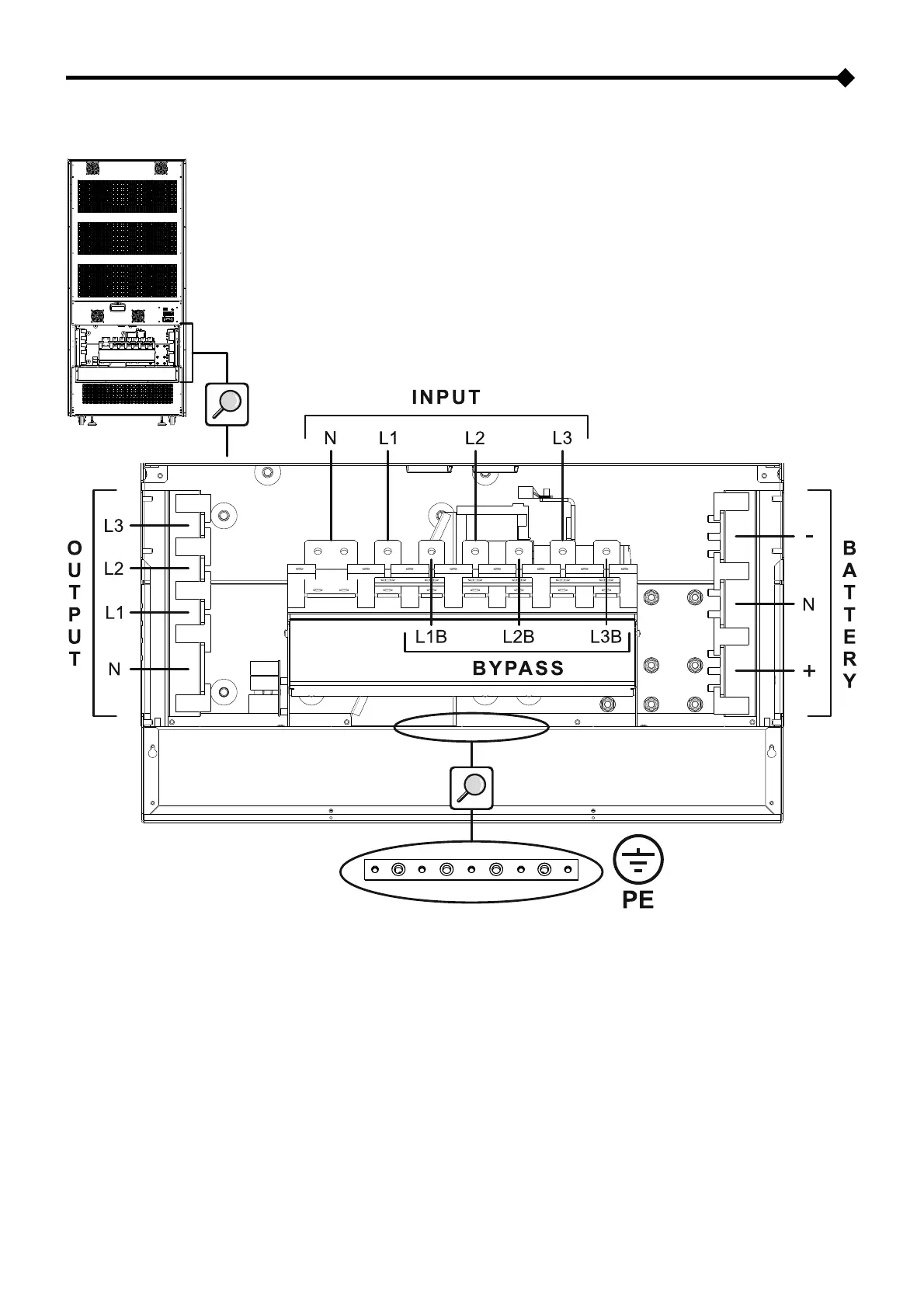

ANSICHT DER USV-ANSCHLÜSSE
Durch Abnehmen der Abdeckung der Anschlusszugänge IN/OUT, hat man Zugang zur USV-Klemmleiste:
BATTERY (+ - N)
Leistungsanschlüsse: (+) , (-) UND BATTERIE-NEUTRALLEITER
INPUT (L1 L2 L3 N)
Leistungsanschlüsse: PHASEN UND EINGANGS-NEUTRALLEITER
BYPASS (L1B L2B L3B)
Leistungsanschlüsse: GETRENNTE BYPASSPHASE
OUTPUT (L1 L2 L3 N)
Leistungsanschlüsse: PHASEN UND AUSGANGS-NEUTRALLEITER
PE
Leistungsanschlüsse: ERDUNG
