‐28‐
BYPASS DI MANUTENZIONE REMOTO
Attenzione: leggere attentamente anche il paragrafo “Bypass manuale (SWMB)”
È possibile installare un bypass di manutenzione (bypass manuale) aggiuntivo su un quadro elettrico periferico (vedi schema
seguente), per consentire, ad esempio, la sostituzione dell'UPS senza interrompere l'alimentazione al carico.
È assolutamente necessario collegare il morsetto "SERVICE BYPASS" (vedi "Sezione contatti ausiliari") al
contatto ausiliario del SEZIONATORE BYPASS DI MANUTENZIONE REMOTO (3). La chiusura di questo
sezionatore, deve aprire il contatto ausiliario che segnala all'UPS l'inserimento del bypass remoto. La
mancanza di questo collegamento può causare l'interruzione dell'alimentazione al carico e il
danneggiamento dell'UPS.
Utilizzare sezionatori e cavi di potenza adeguati alle correnti dell’UPS
Utilizzare cavo doppio isolamento di sezione 1mmq per il collegamento dei morsetti “SERVICE BYPASS” e “AUX
SWOUT” ai relativi contatti ausiliari dei sezionatori BYPASS DI MANUTENZIONE REMOTO (3) e USCITA (2).
Verificare la compatibilità fra il “Bypass di manutenzione remoto” ed il regime di neutro d’impianto.

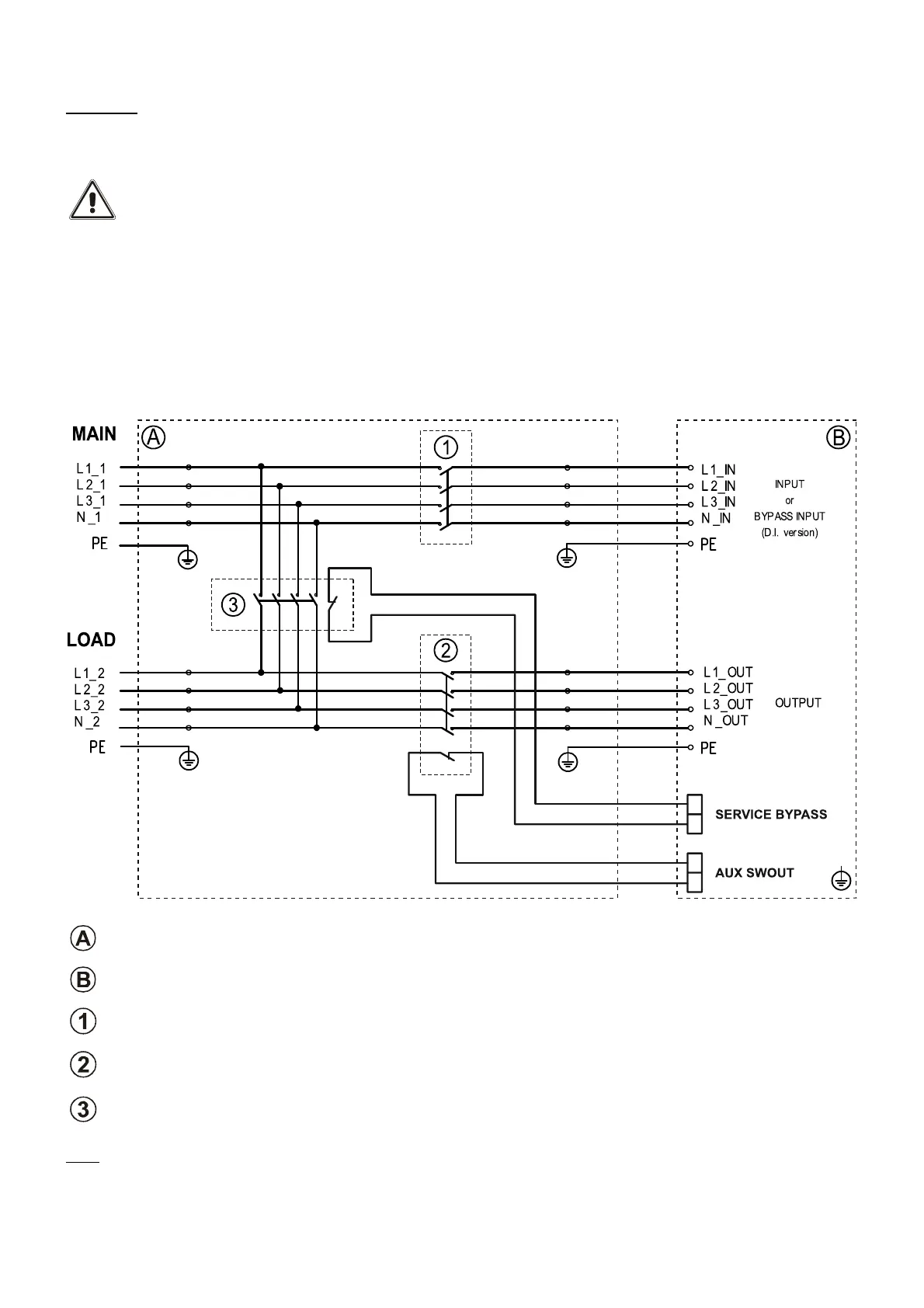

SCHEMA DI INSTALLAZIONE DEL BYPASS DI MANUTENZIONE REMOTO
Quadro elettrico periferico
Connessioni all'interno dell'UPS
Interruttore d'INGRESSO: sezionatore conforme a quanto riportato nel manuale “Installation Instructions”
Interruttore d'USCITA: sezionatore conforme a quanto riportato nel manuale “Installation Instructions” accessoriato con
contatto ausiliario (anticipato) normalmente chiuso
Interruttore di SERVICE BYPASS: sezionatore conforme a quanto riportato nel manuale “Installation Instructions”
accessoriato con contatto ausiliario (anticipato) normalmente chiuso
Nota: Se si vuole utilizzare l’UPS con l’ingresso bypass separato, collegare l’uscita dell’interruttore d’INGRESSO (1)
direttamente su tale linea.
