Riello UPS Multi Sentry 160 MST - Vista Conexiones del Sai

‐219‐

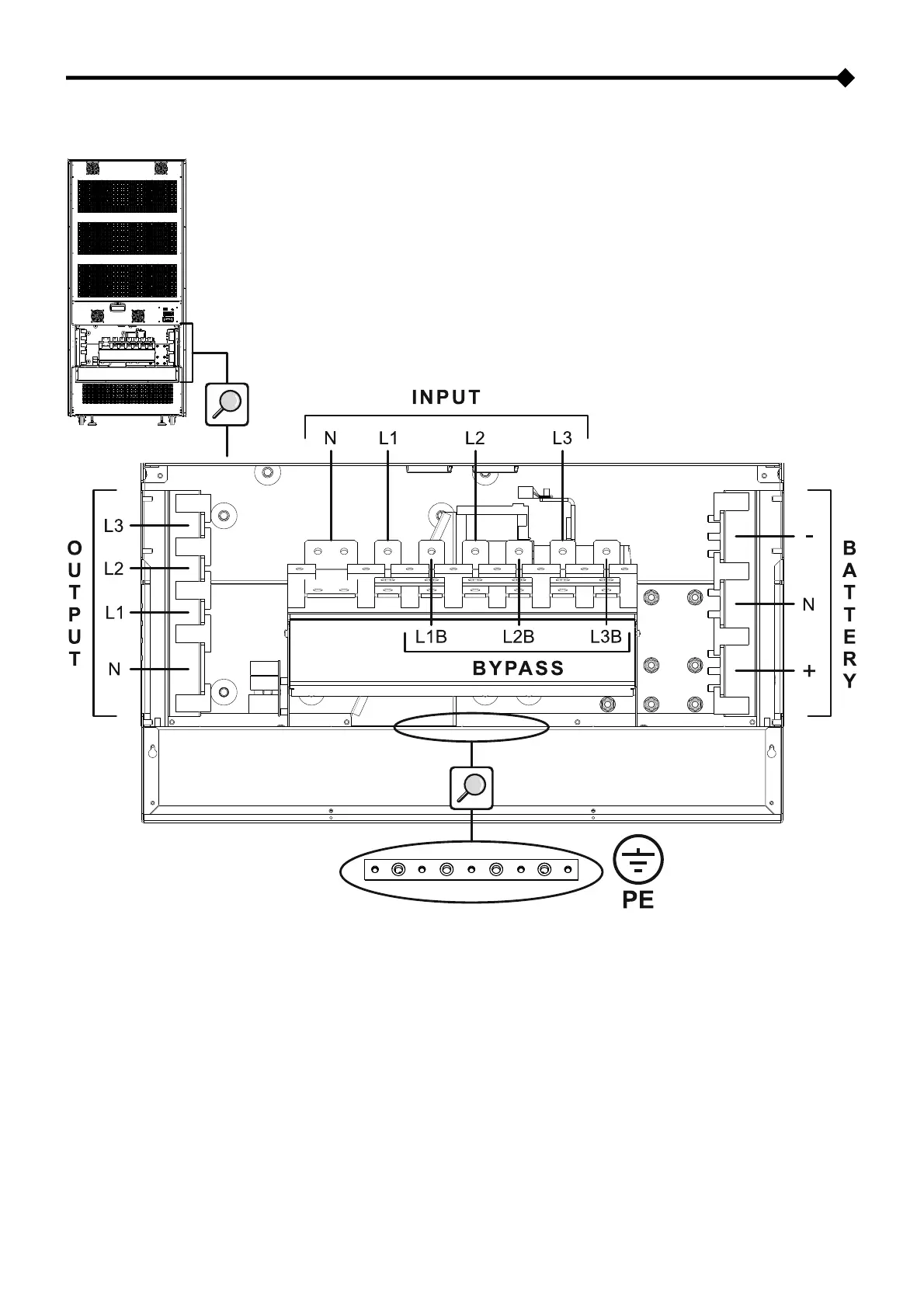

VISTA CONEXIONES DEL SAI
Retirando el panel de acceso a las conexiones IN/OUT se accede a la caja de conexiones del SAI:
BATTERY (+ - N)
Conexiones de potencia: (+) , (-) Y NEUTRO DE BATERÍA
INPUT (L1 L2 L3 N)
Conexiones de potencia: FASES Y NEUTRO DE ENTRADA
BYPASS (L1B L2B L3B)
Conexiones de potencia: FASES BYPASS SEPARADO
OUTPUT (L1 L2 L3 N)
Conexiones de potencia: FASES Y NEUTRO DE SALIDA
PE
Conexiones de potencia: TIERRA
