DISPLAY GRAFICO
Al centro del pannello di controllo è situato un ampio display grafico, che consente di avere sempre in primo piano ed in tempo
reale una panoramica dettagliata dello stato dell’UPS. La prima pagina segnala in modo schematico gli stati di funzionamento
dell’UPS:

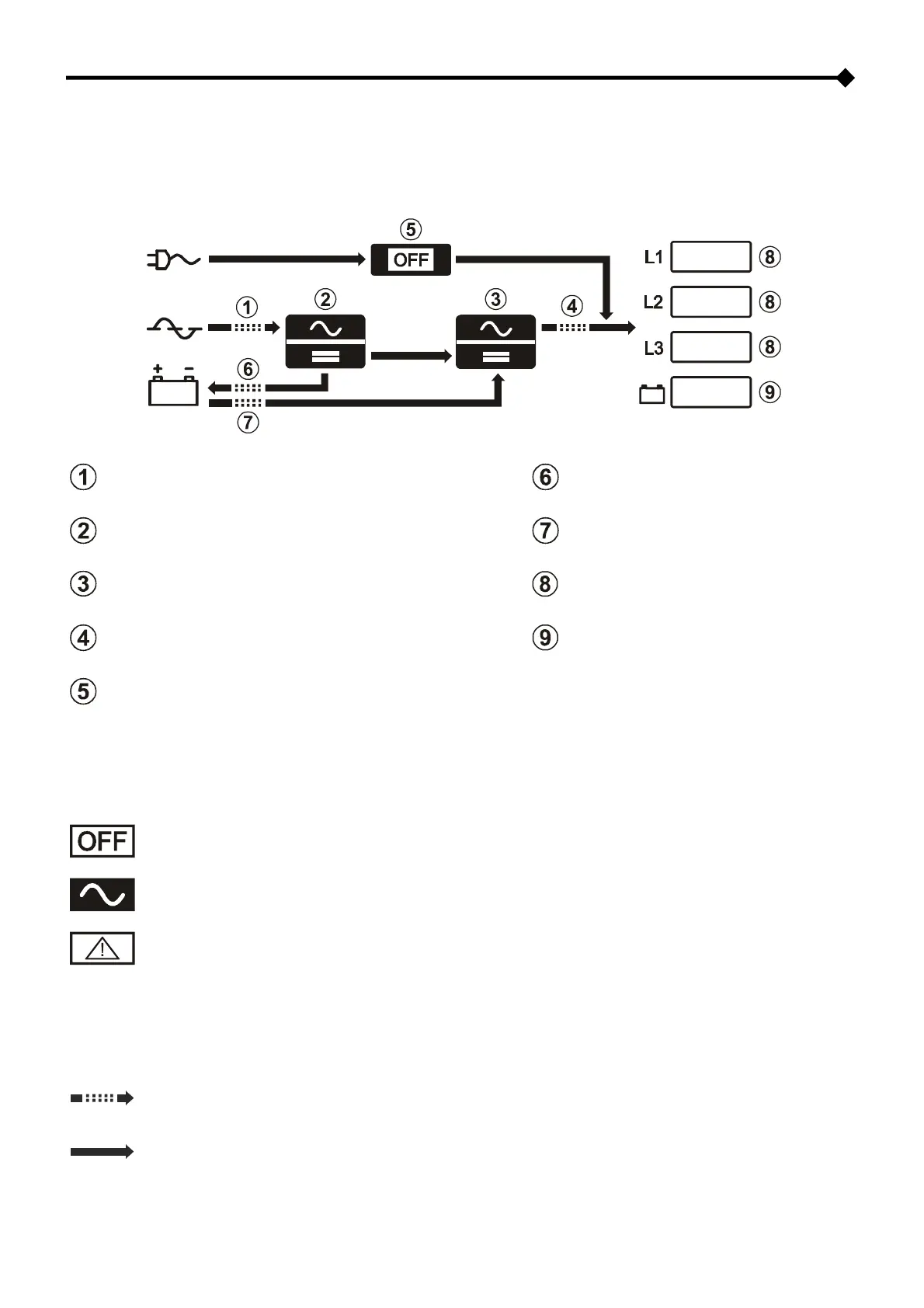

Input Line Battery Charger Line
PFC Converter Battery Line
Inverter % Load
Inverter Output Line % Battery Charge
Automatic Static Bypass
Lo schema mostra lo stato dei tre moduli logici di potenza (PFC Converter, Inverter, Automatic Static Bypass).
Ogni modulo può assumere uno dei seguenti stati:
Modulo Spento
Modulo acceso in funzionamento normale
Modulo in allarme o in blocco
I seguenti simboli invece rappresentano il flusso di energia da e verso le batterie (scarica/carica) e lo stato dei contatti di
ingresso ed inverter:
Modulo Spento
Modulo acceso in funzionamento normale
