‐138‐

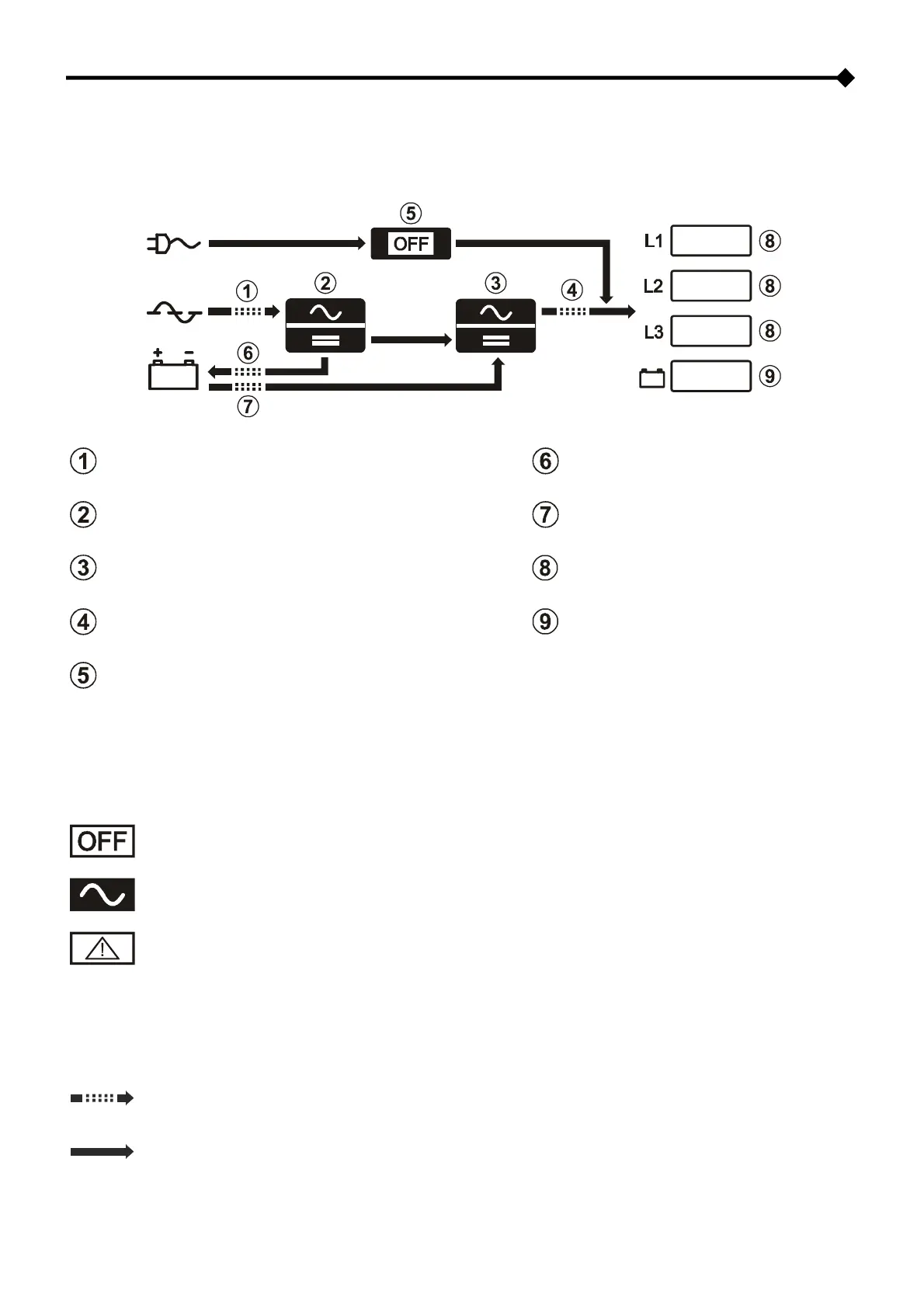

GRAPHISCHES DISPLAY
Über den Bedientasten befindet sich ein großes, graphisches Display, das dem Nutzer in Echtzeit einen detaillierten Überblick
über den Betriebsstatus der USV bietet. Auf der ersten Seite wird die Funktionsweise der USV schematisch dargestellt:
Input Line (Eingangsleitung)
Battery Charger Line (Leitung des
Batterieladegeräts)
PFC Converter (Gleichrichter)
Battery Line (Batterieleitung)
Inverter (Wechselrichter)
% Load (% Last)
Inverter Output Line (Ausgangsleitung des
Wechselrichters)
% Battery Charge (% Batterieladung)
Automatic Static Bypass (Automatischer
statischer Bypass)
Das Schema zeigt die drei Leistungsmodule PFC Converter (Gleichrichter), Inverter (Wechselrichter), Automatic Static Bypass
(Automatischer statischer Bypass) an.
Jedes Modul kann sich in einem der folgenden drei Zustände befinden:
Modul ausgeschaltet
Modul eingeschaltet, normaler Betrieb
Alarm oder Blockierung des Moduls
Die folgenden Symbole hingegen zeigen den Energiefluss von und zur Batterie (Entladen/Laden) und den Zustand der
Eingangs- und Wechselrichterkontakte an:
Modul ausgeschaltet
Modul eingeschaltet, normaler Betrieb
