‐116‐

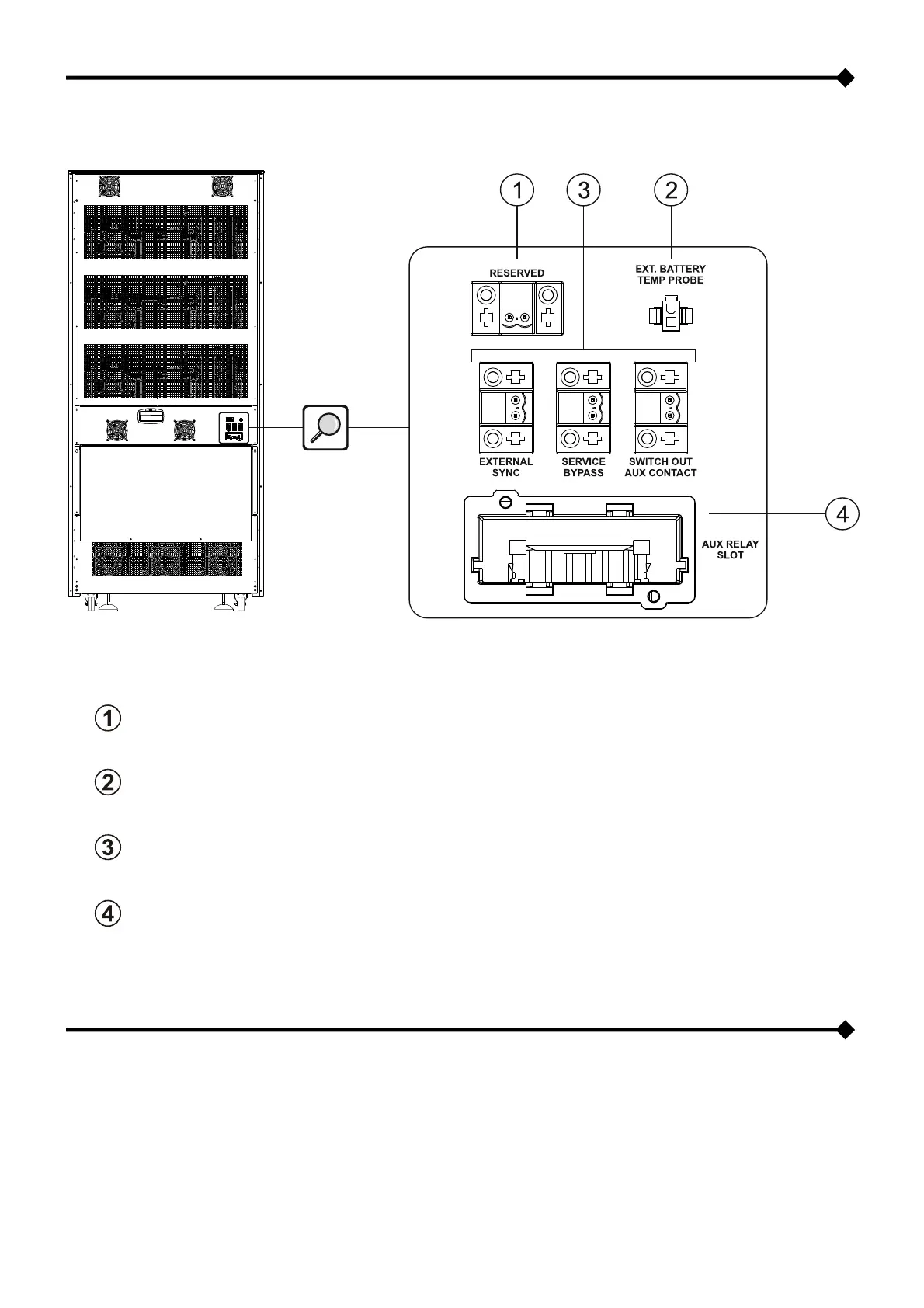

ANSCHLUSSBEREICH DER HILFSKONTAKTE
RESERVED: Reserviertes Signal
EXT. BATTERY TEMP PROBE: Anschluss für Temperatursensor für externe Batterien
Von links nach rechts:
EXTERNAL SYNC: Anschluss für externes Synchronisierungssignal
SERVICE BYPASS: Anschluss für die Fernsteuerung des externen Wartungsbypasses
SWITCH OUT AUX CONTACT: Anschluss für Fernsteuerung externer Ausgangs-Trennschalter
AUX RELAY SLOT: Relais-Slot
SEPARATER BYPASS-EINGANG
DIE USV-BAUREIHE KANN MIT DER OPTION "DUAL-INPUT" KONFIGURIERT WERDEN, D.H. DIE BYPASS-LEITUNG IST
VON DER EINGANGSLEITUNG GETRENNT.
In diesem Fall werden die Eingangsleitung und die Bypass-Leitung separat ausgeführt.
Der USV-Ausgang wird mit der Bypassleitung synchronisiert, so dass eine asynchrone Verbindung bei einem automatischen
Umschalten auf die Bypass-Versorgung oder bei einem manuellen Schließen der Bypass-Leitung (SWMB), zwischen
Bypassleitung und Wechselrichterleitung verhindert wird.
