‐35‐
Inoltre, direttamente dal pannello di controllo l’utente può accendere/spegnere l’UPS, consultare le misure elettriche di rete,
uscita, batteria, ecc.,
(1)
ed eseguire le principali impostazioni di macchina.
Il display è suddiviso in quattro zone principali, ognuna con un suo ruolo specifico.

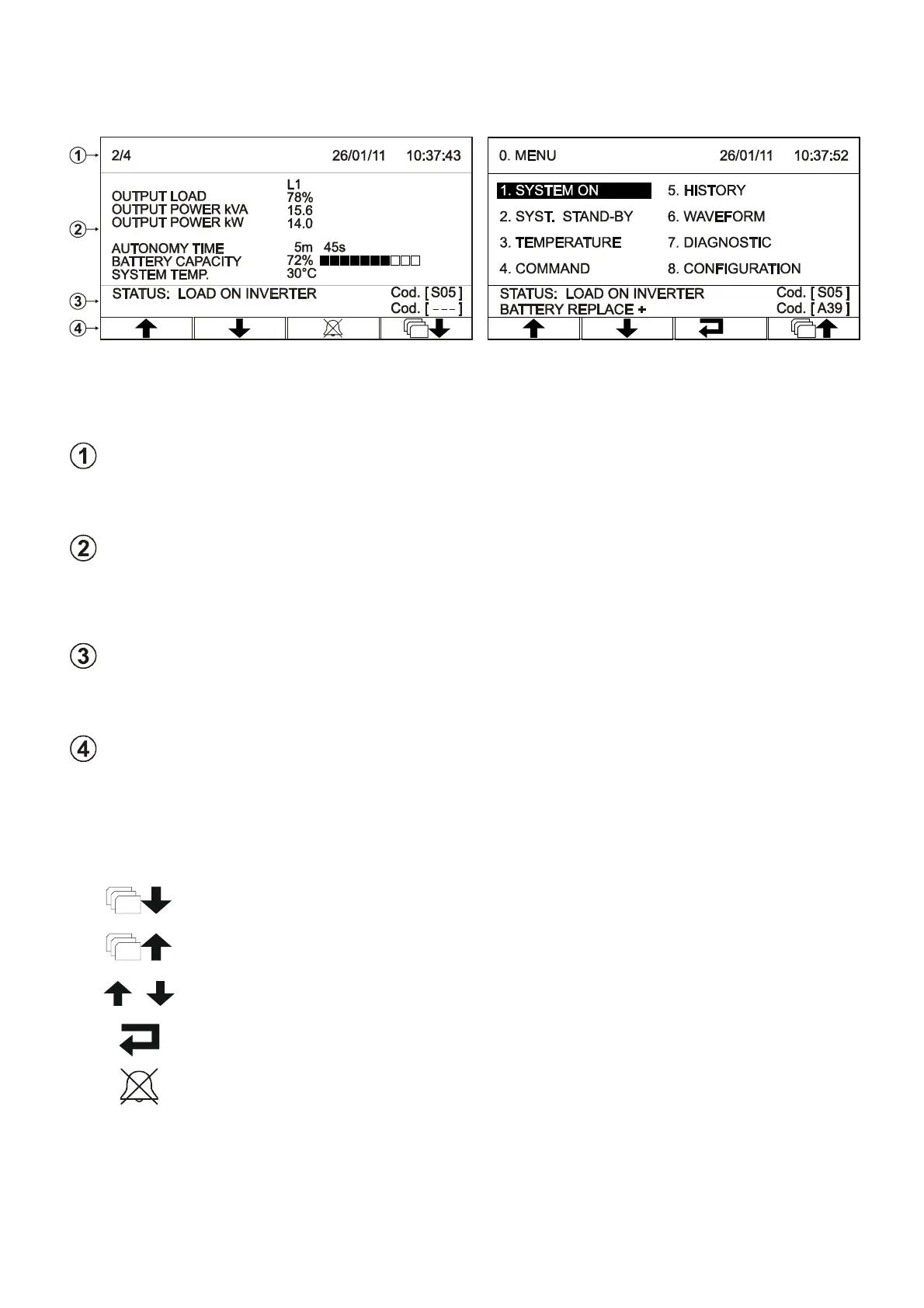

Videate di esempio del display grafico
(videate a scopo dimostrativo, la situazione raffigurata potrebbe differire dalla realtà)
INFORMAZIONI GENERALI
Zona del display dove vengono permanentemente visualizzate data e ora impostate, e,
a seconda della schermata, numero pagina oppure titolo del menu attivo in quel
momento.
VISUALIZZAZIONE DATI /
NAVIGAZIONE MENU
Zona principale del display adibita alla visualizzazione delle misure dell’UPS
(costantemente aggiornate in tempo reale), e alla consultazione dei vari menu
selezionabili dall’utente tramite gli appositi tasti funzione. Una volta selezionato il menu
desiderato, in questa parte di display verranno visualizzate una o più pagine contenenti
tutti i dati relativi al menu prescelto.
STATO UPS /
ERRORI - GUASTI
Zona di visualizzazione dello stato di funzionamento dell’UPS.
La prima riga è sempre attiva e visualizza costantemente lo stato dell’UPS in
quell’istante; La seconda si attiva solo in presenza di un eventuale errore e/o guasto
dell’UPS e mostra il tipo di errore/guasto riscontrato.
A destra ogni rispettiva riga visualizza il codice corrispondente all’evento in corso.
FUNZIONE TASTI
Zona divisa in quattro caselle, ognuna relativa al tasto funzione sottostante. A seconda
del menu attivo in quel momento, il display visualizza nell’apposita casella la funzione
adibita al tasto corrispondente.
Simbologia dei tasti
Per entrare nel menu principale
Per ritornare al menu o visualizzazione precedente
Per scorrere le varie voci selezionabili all’interno di un menu o passare da una pagina all’altra durante
una visualizzazione dati
Per confermare una selezione
Per tacitare temporaneamente il buzzer (tenere premuto per più di 0.5 sec.).
Per annullare un’accensione/spegnimento programmato (tenere premuto per più di 2 sec.)
(1)
La precisione delle misure è: 1% per misure di tensione, 3% per misure di corrente, 0.1% per misure di frequenza.
L’indicazione del tempo di autonomia residua è una STIMA; non è da considerarsi quindi uno strumento di misura assoluto.
