‐136‐

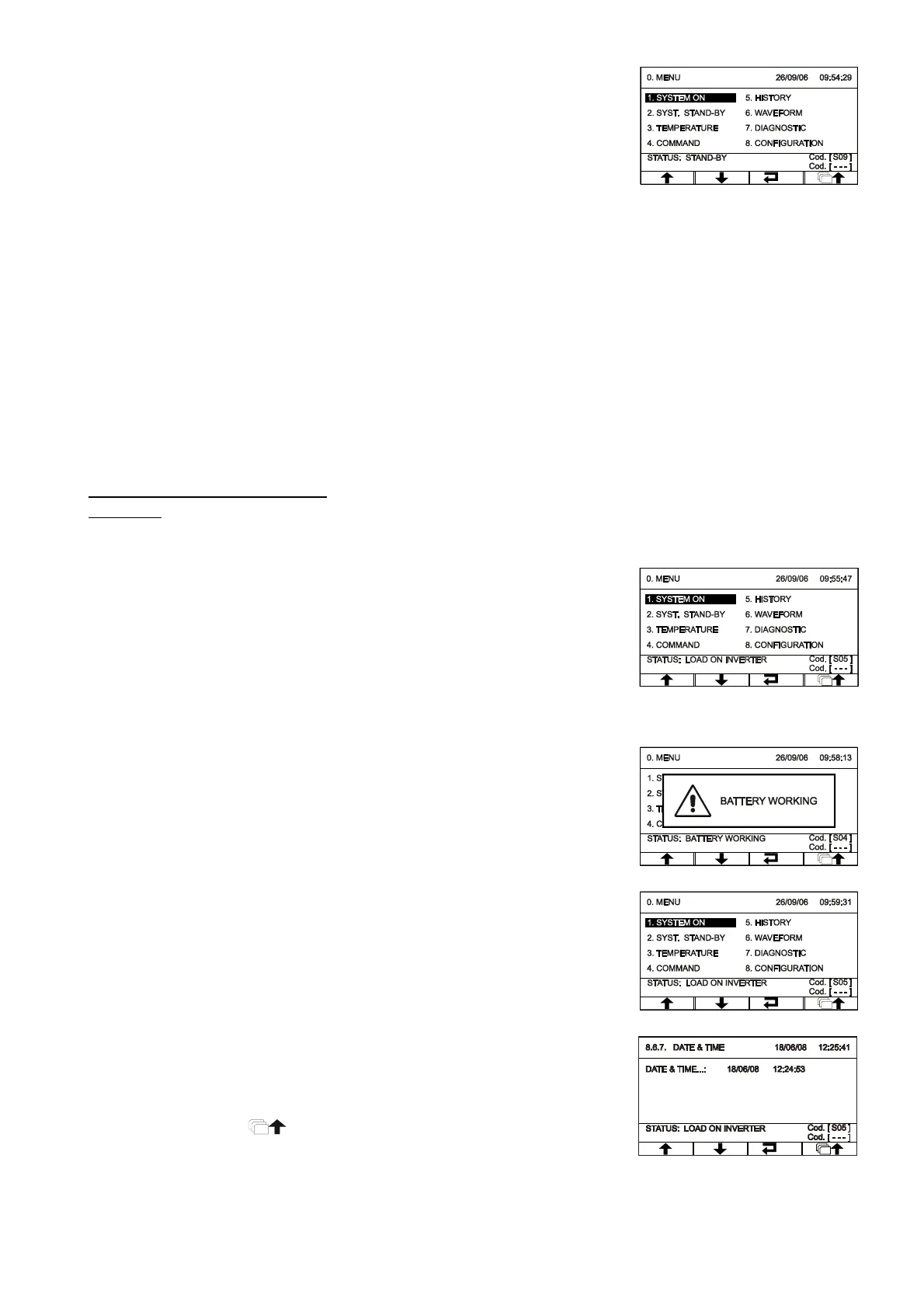

 Nach dem Schließen von SWIN einige Sekunden lang warten.
Sicherstellen, dass sich das Display einschaltet und die USV auf "STAND-
BY" steht.
Erscheint auf dem Display eine Fehlermeldung für falsche Phasenlage, folgendermaßen vorgehen:
 Überprüfen, ob sich der Fehlercode auf den Eingang oder den Bypass bezieht
 Alle Eingangs- und Ausgangs-Trennschalter öffnen
 Abwarten, bis das Display ausgeschaltet ist
 Trennschalter/Sicherungen der externen Batterieleitung zur USV öffnen
 Alle der USV vorgeschalteten Schutzeinrichtungen öffnen
 Abdeckung der Anschlusszugänge IN/OUT auf der Rückseite der USV abnehmen
 Kabelpositionen an den Anschlüssen so korrigieren, dass die Phasenlage nun korrekt ist
 Abdeckung der Anschlusszugänge IN/OUT auf der Rückseite der USV schließen
 Alle auf der vorherigen Seite beschriebenen Vorgänge erneut ausführen
 Zur Bedienung des Bedienpults siehe Abschnitte “Graphisches Display” und “Displaymenüs”.
 Nennleistung der Batterie einstellen
ACHTUNG: Die USV muss konfiguriert werden, um die korrekten Werte der gesamten Nennleistung der Batterie
einzustellen. Dieser Vorgang erfolgt über die Konfigurationssoftware und kann nur vom Servicepersonal durchgeführt
werden.
 Vom Hauptmenü aus gelangt man mit der Taste zum Einschaltmenü.
Zur Bestätigung “JA” wählen, mit bestätigen und einige Sekunden lang
warten. Sicherstellen, dass die USV den Betriebsstatus „Last an WR“
anzeigt.
 Ausgangs-Trennschalter SWOUT schließen
 Eingangs-Trennschalter (SWIN) öffnen und einige Sekunden lang warten.
Sicherstellen, dass die USV auf Batteriebetrieb schaltet und die Versorgung
korrekt erfolgt. Alle 7 Sekunden muss ein akustisches Tonsignal erfolgen.
 Eingangs-Trennschalter (SWIN) schließen und einige Sekunden lang
warten. Sicherstellen, dass die USV nun nicht mehr auf Batteriebetrieb und
korrekt mit Wechselrichter-Lastversorgung läuft.
 Zum Einstellen von Datum und Uhrzeit vom Hauptmenü aus weiter zu
Menü 8.6.7 (siehe “Displaymenüs”). Mit den Richtungstasten (
↑↓) den
gewünschten Wert einstellen, dann mit ( ) bestätigen und weiter zum
nächsten Eingabefeld. Zum Speichern neuer Einstellungen gelangt man
durch Drücken der Taste zurück zum vorherigen Menü.



