‐231‐
Bypass separado sobre líneas separadas:
Si se utiliza la entrada bypass separado deberán colocarse los dispositivos de protección tanto sobre la línea principal de
alimentación como sobre la línea dedicada al bypass.
Nota: el neutro de la línea de entrada y el de bypass se encuentran agrupados en el interior del aparato, por lo que deberán
referirse al mismo potencial. En el momento que las dos alimentaciones fueran diferentes, es necesario utilizar un
transformador de aislamiento sobre uno de las entradas.

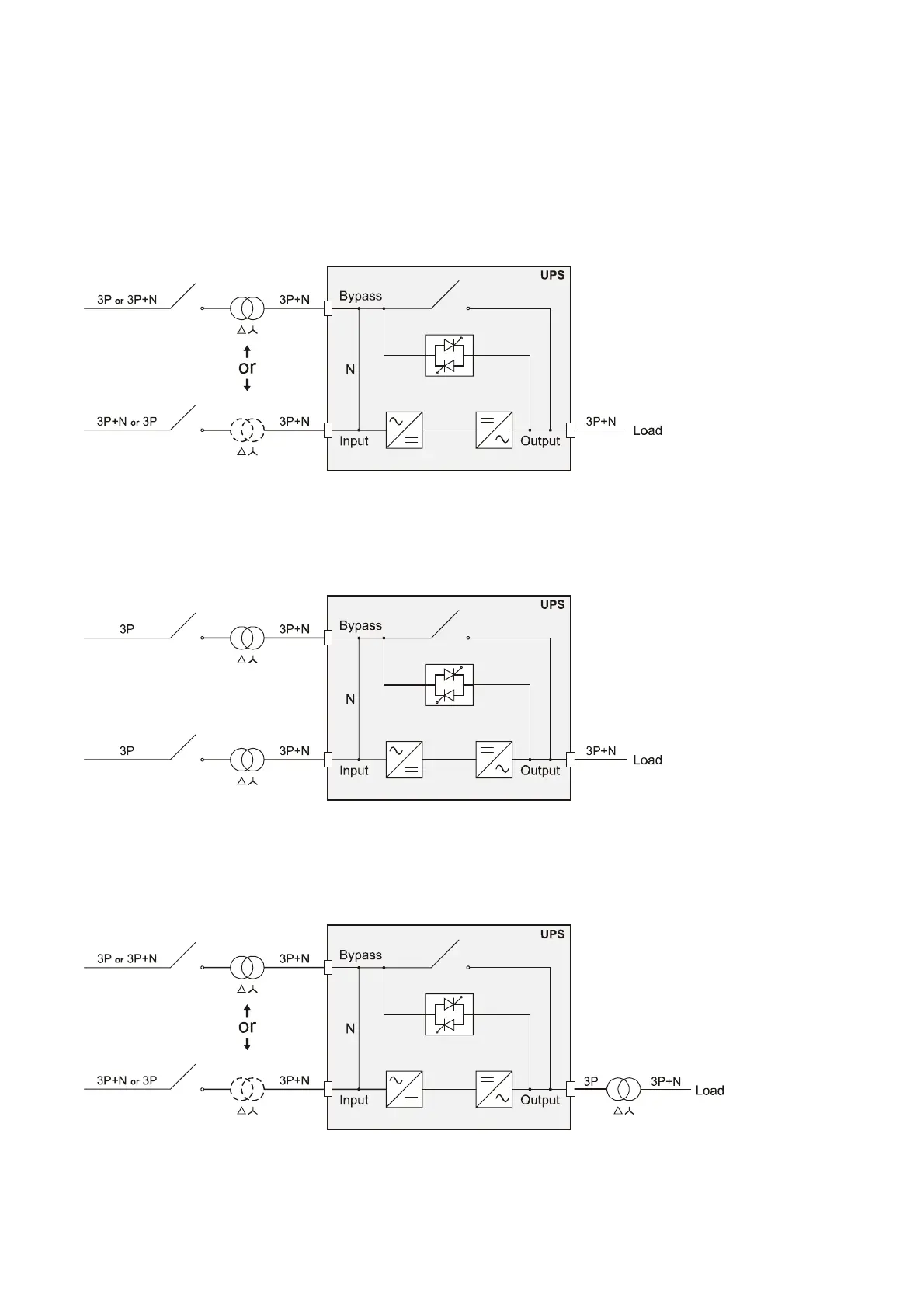

SAI sin variación de régimen de neutro y con entrada bypass separadoconectado sobre una línea de
alimentación independiente
SAI con entrada de bypass separado conectado sobre una línea de alimentación independiente y con
aislamiento galvánico en entrada
SAI con entrada de bypass separado conectado sobre una línea de alimentación independiente y con
aislamiento galvánico en salida
