FASATURE
CROCHET
SUPERIORE
Controllare, con il foglio fase allegato ad ogni macchina che le misure
'e'
'f
e 'g'
corrispondano.
Nel
case
si dovessero
effettuare
alcune
reglstrazioni
operate
come
segue:
1.
(quota
'e'}.
Diminuendo
la
quota
'h',
riportata
in fig.
34
si
ottiene
I'aumento
della
corsa
del
crochet,
aumentando
la
quota
'h'
si diminuisce.
Per nrK)dificare la
quota
'h'
allentare la vite A (fig. 34) e spostare la testa d! bielia
B.
2. (quota 'f')- Per
ottenere
la
quota
'f
allentare la vite C (fig. 32) e
ruotare
ii
porta
crochet.
3.
(quota
'g').
Per
ottenere
la
quota
'g'
allentare
la vite D (fig. 33) e
ruotare
il
crochet.
Far
attenzione
che
I'aneilo di
fermo
F sia
sempre
a
battuta
contro
il
porta
crochet
E (fig. 35).

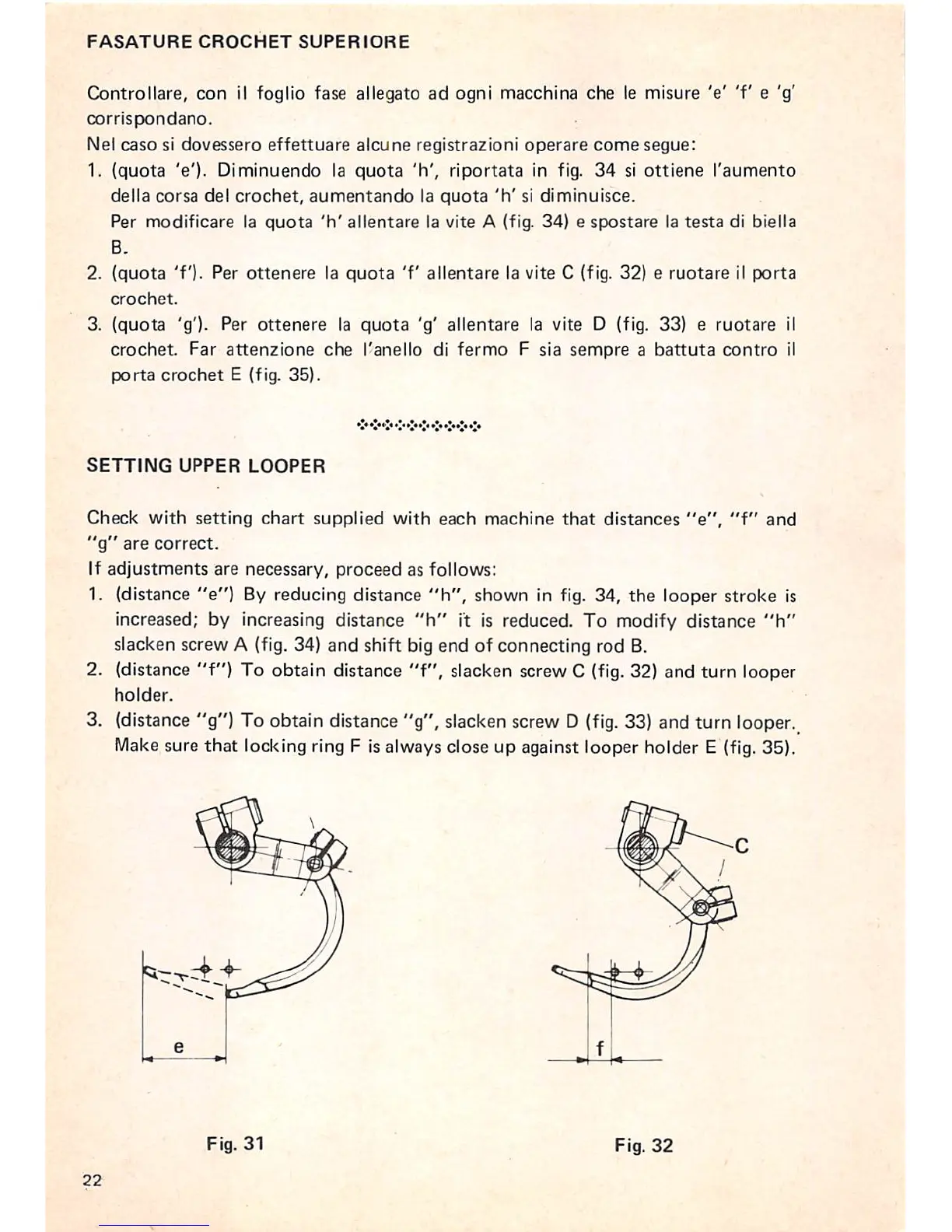

SETTING
UPPER
LOOPER
Check with setting
chart
supplied with each machine
that
distances
"e",
"f"
and
"g"
are
correct.
If
adjustments
are necessary,
proceed
as follows:
1. (distance
"e")
By reducing distance
"h",
shown in fig. 34, the looper stroke is
increased; by increasing distance
"h"
it is reduced. To modify distance
"h"
slacken screw A (fig. 34)
and
shift big
end
of
connecting
rod B.
2. (distance
"f")
To obtain distance
"f",
slacken screw C (fig. 32) and turn looper
holder.
3. (distance "g") To obtain distance
"g",
slacken screw D (fig. 33) and turn looper.
Makesure that locking ring F is always close up against looper holder E (fig. 35).
