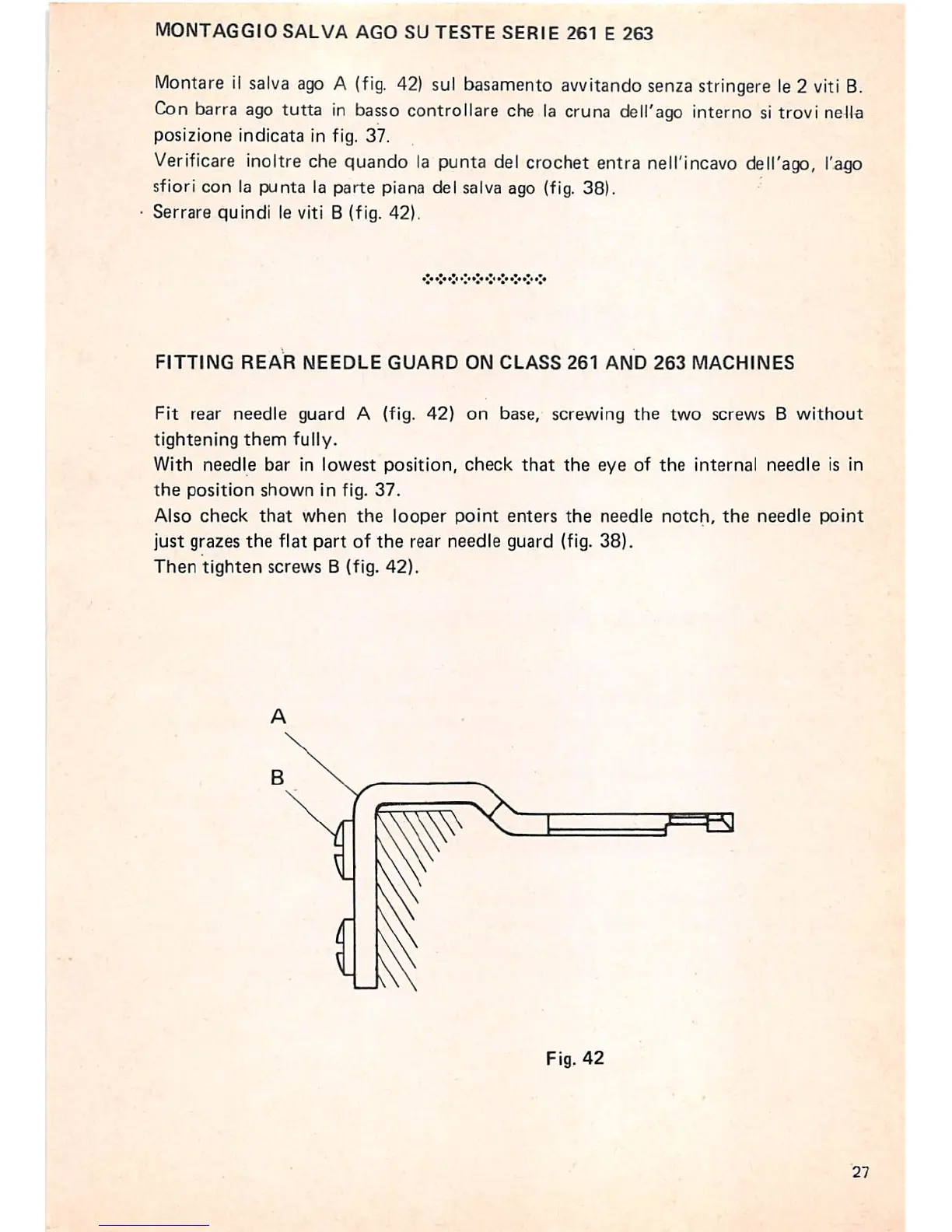

MONTAGGIO SALVA AGO SU TESTE SERIE 261 E 263
Montare il salva ago A {fig. 42) sul basamento avvitando senza stringere le2 viti B.
Con barra ago tutta in basso controllare che la cruna dell'ago interno si trovi nella
posizione indicata in fig. 37.
Verificare inoitre che quando la punta del crochet entra nell'incavo dell'ago, I'ago
sfiori con la punta la parte piana del salva ago (fig. 38).
Serrare quindl le viti B (fig. 42).
FITTING REAR NEEDLE GUARD ON CLASS 261 AND 263 MACHINES
Fit rear needle guard A (fig. 42) on base, screwing the two screws B without
tightening them fully.
With needle bar in lowest position, check that the eye of the internal needle is in
the position shown in fig. 37.
Also check that when the looper point enters the needle notch, the needle point
just grazes the flat part of the rear needle guard (fig. 38).
Then tighten screws B (fig. 42).
