REGOLAZIONE
RULLI
TRASPORTATORI
POSTERIORI
-
SUPERIORE
MO-
TORE
(fig. 59)
I rulli trasportatori posteriori, quando e motore il rullo superiore, sono comandati
da un eccentrico posto suH'estremita destra dell'albero princlpale indipendente da!
trasporto
a griffa.
La regolazione della corsa del rulli si ottlene dopo aver ruotato il coper^^hietto A
posto
in
alto
suMa
parte
destra
della
macchina,
ailentando
M
dado
6 e
facendo
scorrere
il
perno
C
nella
cava
D
del
settore
E.
Aliontanando Mperno dal centro di oscillazione della leva E si diminuisce la corsa,
avvicinandoto
si
aumenta.

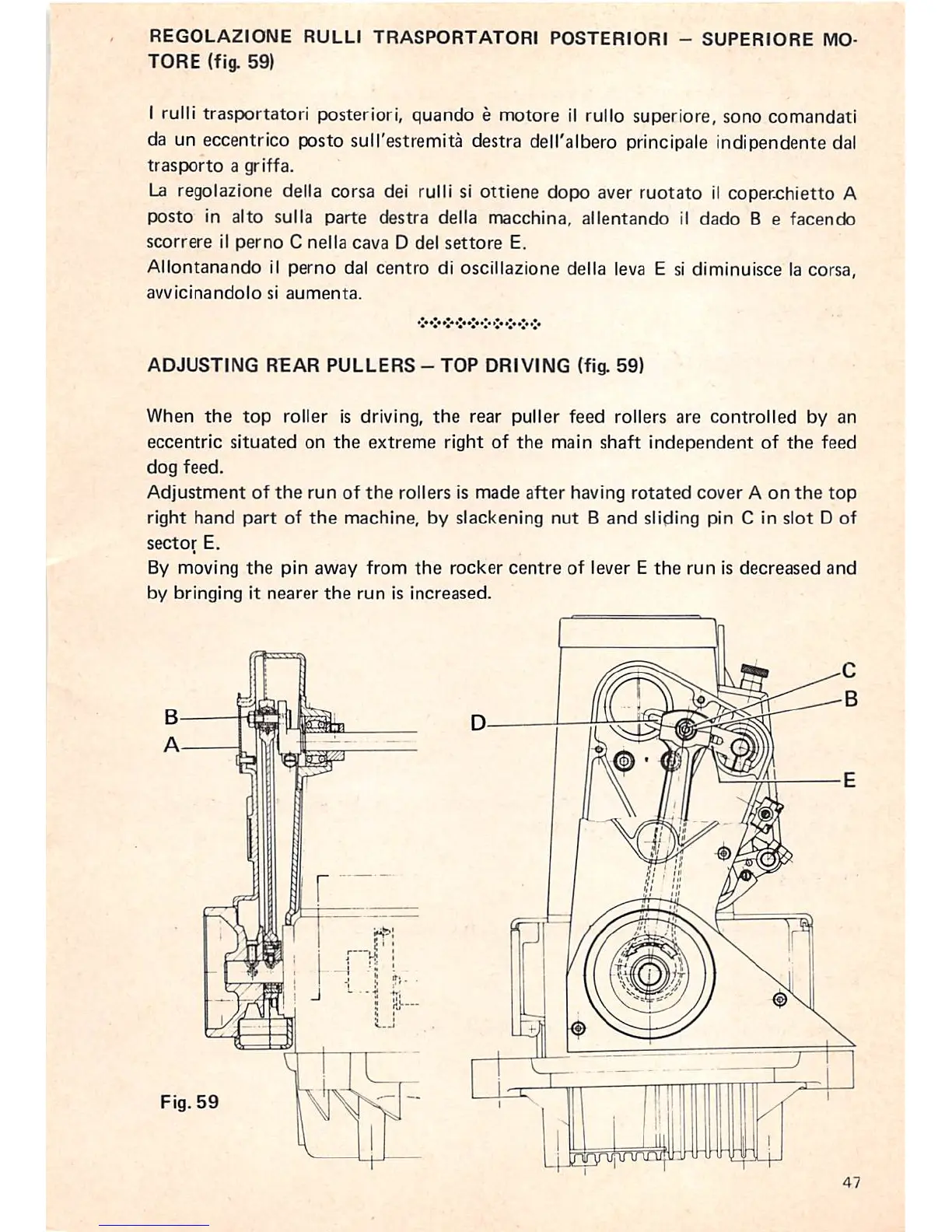

ADJUSTING REAR PULLERS - TOP DRIVING (fig. 59)
When
the
top
roller Is driving,
the
rear puller feed rollers are
controlled
by an
eccentric
situated
on
the
extreme
right
of
the
main
shaft
independent
of
the
feed
dog
feed.
Adjustment
of
the
run
of
the
rollers is
made
after
having
rotated
cover
A
on
the
top
right
hand
part
of
the
machine,
by
slackening
nut
B
and
sliding pin C in
slot
D
of
sector
E.
By moving
the
pin
away
from
the
rocker
centre
of
lever E
the
run
is
decreased
and
by bringing it
nearer
the
run
is increased.
Fig.
59
