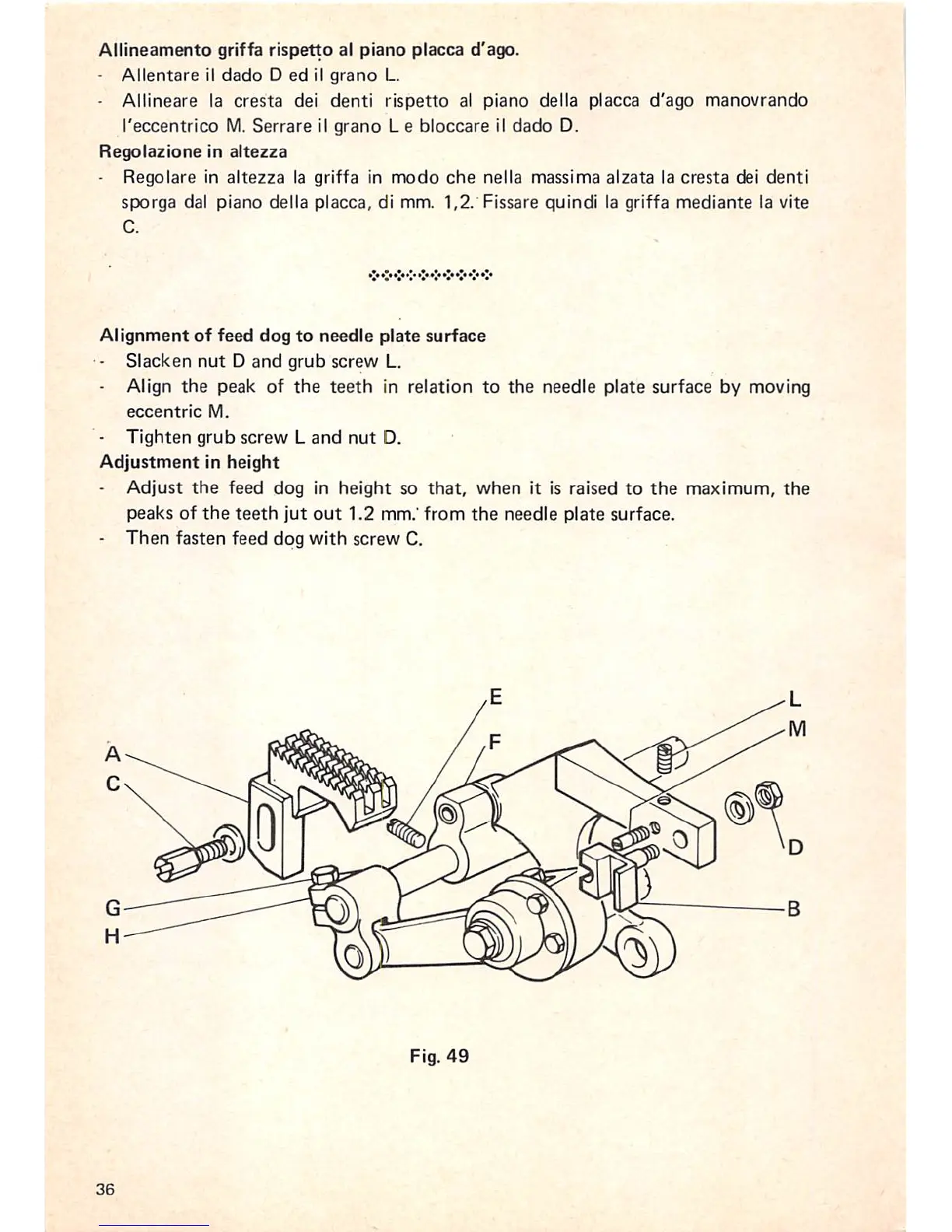

Allineamento griffa rispetto al piano placca d'ago.
• Allentare 11 dado D ed 11 grano L.
- Allineare la cresta del denti rispetto al piano delia placca d'ago manovrando
reccentrico M. Serrare il grano L e bloccare il dado D.
Regolazione In altezza
• Regolare in altezza la griffa in modo che nella massima alzata la cresta del denti
sporga dal piano della placca, di mm. 1,2. Fissare quindi la griffa mediante la vite
C.
Alignment of feed dog to needle plate surface
• Slacken nut D and grub screw L.
Align the peak of the teeth in relation to the needle plate surface by moving
eccentric M.
• Tighten grub screw L and nut D.
Adjustment in height
Adjust the feed dog in height so that, when it is raised to the maximum, the
peaks of the teeth jut out 1.2 mm." from the needle plate surface.
-
Then fasten feed dog with screw C.
©10
Fig. 49
36
