Installationsanleitung
14
RKHBH/X008AA
Innengerät für Luft-Wasser-Wärmepumpe
4PW50203-1A

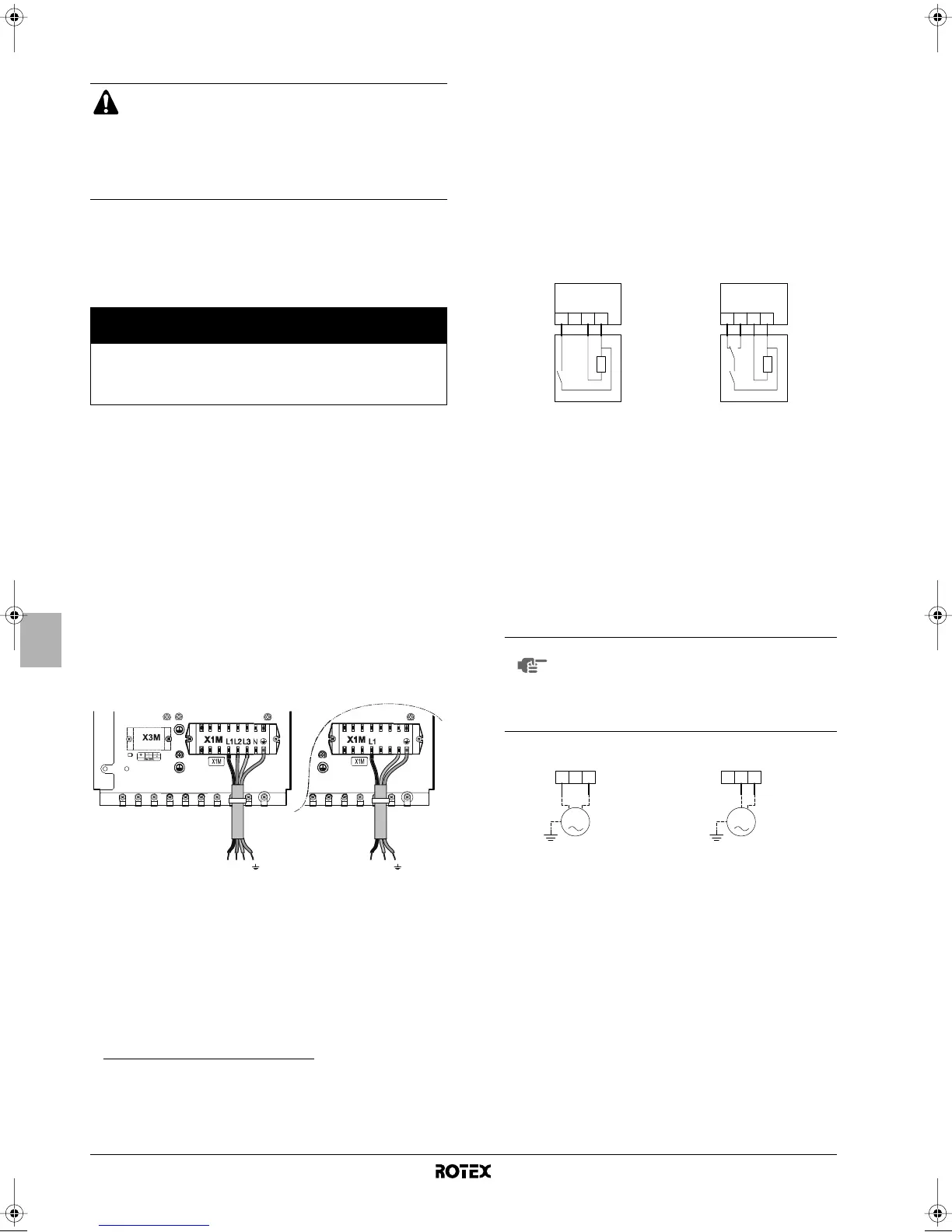

Anschließen der Stromversorgung der Reserveheizung
Anforderungen an Stromkreis und Stromkabel
Dieser Stromkreislauf muss mit den erforderlichen Sicherheits-
vorrichtungen gemäß den örtlichen und nationalen Vorschriften
geschützt werden.
Wählen Sie das Netzkabel gemäß den jeweiligen örtlichen und staat-
lichen Vorschriften aus. Beziehen Sie sich auf nachstehende Tabelle
hinsichtlich des maximalen Betriebsstroms der Reserveheizung.
(1)
(2)
Vorgehensweise
1 Schließen Sie den Stromkreislauf mit dem entsprechenden
Kabel an den Hauptschutzschalter an, wie im Elektroschaltplan
und der untenstehenden Abbildung dargestellt.
2 Schließen Sie die Erdungsleitung (gelb/grün) an die Erdungs-
schraube des X1M-Anschlusses an.
3 Befestigen Sie das Kabel mit Kabelbinder an den Kabelbinder-
halterungen, um Zugentlastung sicher zu stellen.
Hinweis: nur die entsprechende bauseitige Verkabelung wird
angezeigt.
Anschluss des Thermostatkabels
Der Anschluss des Thermostatkabels ist abhängig von der Anwendung.
Siehe ebenso "Typische Inbetriebnahmebeispiele" auf Seite 3 und
"Konfiguration der Raumthermostatinstallation" auf Seite 17
bezüglich weiterer Informationen und Konfigurationsoptionen beim
Betrieb der Pumpe in Kombination mit einem Raumthermostat.
Thermostatanforderungen
■ Netzanschluss: 230 V Wechselstrom oder Batteriebetrieb
■ Kontaktspannung: 230 V.
Vorgehensweise
1 Schließen Sie das Thermostatkabel an die dazugehörigen
Klemmen, wie im Elektroschaltplan dargestellt.
2 Befestigen Sie das Kabel mit Kabelbinder an den Kabelbinder-
halterungen, um Zugentlastung sicher zu stellen.
3 Stellen Sie den DIP-Schalter SS2-3 an der Leiterplatte auf ON.
Weitere Einzelheiten siehe "Konfiguration der Raumthermostat-
installation" auf Seite 17.
Anschluss der Ventil-Steuerungskabel
Ventilanforderungen
■ Netzanschluss: 230 V Wechselstrom
■ Maximaler Betriebsstrom: 100 mA
Verkabelung des 2-Wege-Ventils
1 Mit dem entsprechenden Kabel das Ventilsteuerkabel am X2M-
Anschluss anschließen. Siehe dazu den Schaltplan.
2 Befestigen Sie das/die Kabel mit Kabelbinder an den
Kabelbinderhalterungen, um Zugentlastung sicher zu stellen.
■ Es muss eine eigene Netzleitung für die Reserve-
heizung vorhanden sein. Schließen Sie auf keinen
Fall andere Geräte an diese Starkstromleitung an.
■ Verwenden Sie ein und dieselbe eigene Strom-
versorgung für die Außeneinheit, die Inneneinheit, die
Reserveheizung und die Zusatzheizung
(Brauchwassertank).
Modell Inneneinheit
Leistung der
Reserve-
heizung
Nennspannung
der Reserve-
heizung
Maximaler
Betriebsstrom
Z
max
(Ω)
RKHB*008AA3V3 3 kW 1x 230 V 13 A —
RKHB*008AA6V3
(a) (b)
(a) Anlage gemäß EN/IEC 61000-3-12
(1)
(b) Diese Anlage entspricht der Norm EN/IEC 61000-3-11
(2)
, vorausgesetzt, bei der
Schnittstelle von Benutzer-Anschluss und dem öffentlichen System ist die
System-Impedanz Z
sys
kleiner oder gleich Z
max
. Es liegt in der Verantwortung
des Installateurs oder des Anlagen-Benutzers - gegebenenfalls nach
Konsultation des Netzbetreibers - Folgendes sicherzustellen: Die Anlage wird nur
angeschlossen an ein Einspeisungssystem mit einer System-Impedanz Z
sys
kleiner oder gleich Z
max
.
6 kW 1x 230 V 26 A 0,29
RKHB*008AA6WN 6 kW 3x 400 V 8,6 A —
RKHB*008AA9WN 9 kW 3x 400 V 13 A —
(1) Festlegung gemäß europäischer/internationaler technischer Norm für die
Grenzen von Stromoberschwingungen erzeugt von an öffentlichen Nieder-
spannungssystemen angeschlossenen Anlagen mit Eingangsströmen von >16 A
und ≤75 A pro Phase.
(2) Festlegung gemäß europäischer/internationaler technischer Norm für die
Grenzen von Spannungsänderungen, Spannungsschwankungen und
flickerverursachenden Schwankungen durch Anlagen mit ≤75 A Nennstrom
angeschlossen an öffentliche Niederspannungssysteme.
3x 400 V
L1 L2 L3
N
L1 N
1x 230 V
Thermostat reines Heizen Thermostat Heizen/Kühlen
HINWEIS
Die Verkabelung ist bei einem NC-Ventil (normal
geschlossen) Ventil und einem NO-Ventil (normal
geöffnet) unterschiedlich. Achten Sie darauf an
die korrekten Klemmennummern anzuschließen,
wie es im Elektroschaltplan und den nach-
folgenden Abbildungen ausführlich dargestellt ist.
Normal geschlossenes
2-Wege-Ventil (NC)
Normal geöffnetes
2-Wege-Ventil (NO)
X2M
HC
th
LN
1 234
X2M
HC
H
th
C
LN
1 234
NC
5X2M 6 7
M
NO
5 6X2M 7
M
1D_IM_4PW50203-1A.book Page 14 Thursday, January 29, 2009 10:51 AM
