Manual de instalação
9
RKHBH/X008AA
Unidade interior para o sistema de bomba de calor ar/água
4PW50203-1A
Inspecção, manuseamento e desembalamento da
unidade
■ A unidade interior vem embalada numa caixa de cartão, fixa por
tiras a uma palete de madeira.
■ Aquando da entrega, a unidade tem de ser verificada. Qualquer
dano tem de ser comunicado imediatamente ao agente de
reclamações do transportador.
■ Verifique se estão presentes todos os acessórios da unidade
interior (consulte "Acessórios" na página 2).
■ Transporte a unidade dentro da embalagem de origem, até ficar
o mais próxima possível da posição de instalação final, para
impedir danos no transporte.

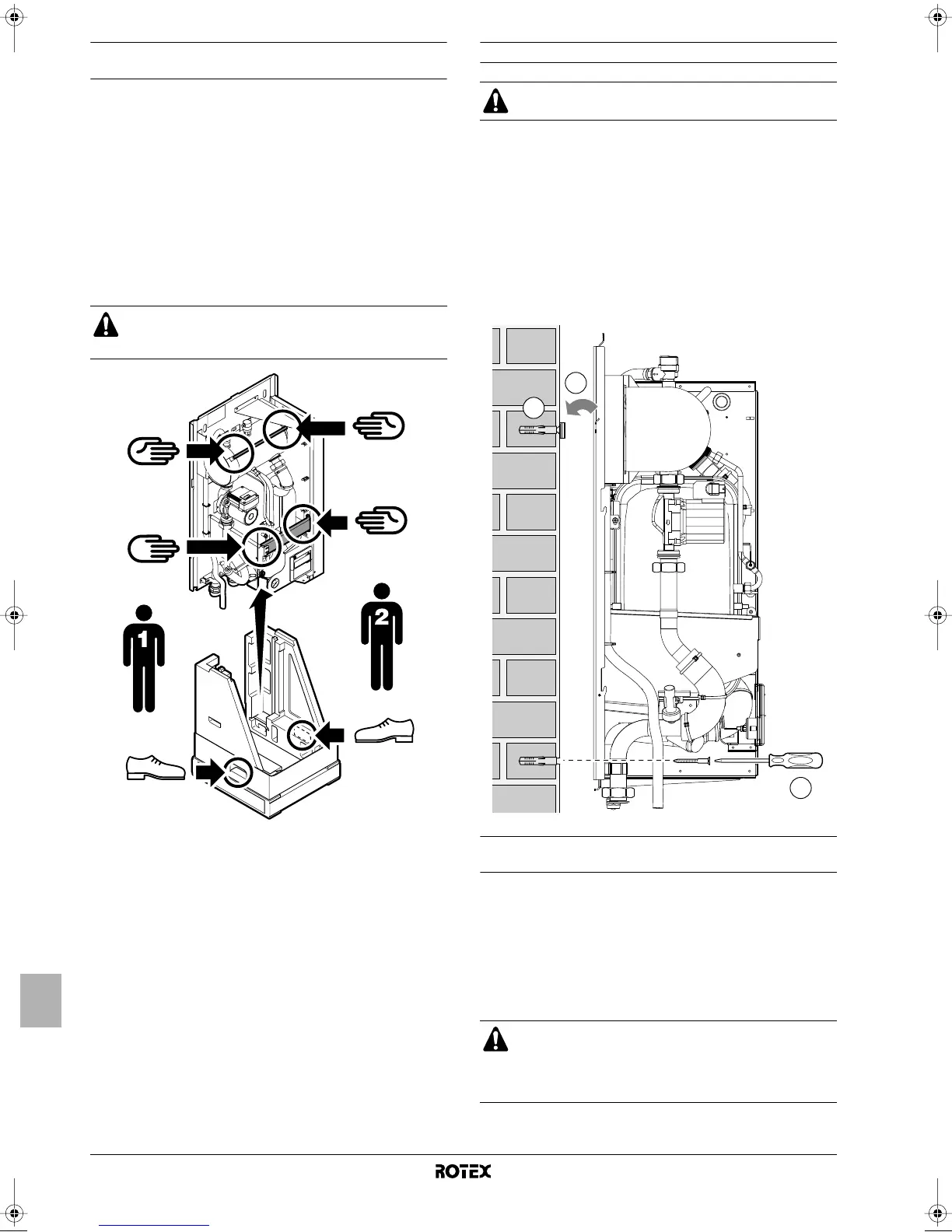

■ A unidade interior pesa cerca de 50 kg, pelo que deve ser
erguida por duas pessoas, utilizando as duas barras de
elevação existentes.
Montagem da unidade interior
1 Fixe o suporte de fixação à parede, utilizando buchas e
parafusos adequados.
Certifique-se de que o suporte de fixação está bem nivelado. Se
a unidade não for instalada nivelada, pode ficar ar preso no
circuito da água, originando mau funcionamento da unidade.
Dê particular atenção a este ponto na instalação do modelo
RKHBX, para evitar derrames do reservatório de drenagem.
2 Pendure a unidade interior no suporte de fixação à parede.
3 Fixe a unidade interior pela base, utilizando buchas e parafusos
apropriados. Para tal, a unidade está equipada com 2 orifícios
no exterior da parte de baixo da estrutura.
Instalação do kit EKHBDP de depósito de drenagem
(apenas nos modelos RKHBX)
Nos modelos com aquecimento e refrigeração, é necessário instalar
o kit de depósito de drenagem (consulte "Acessórios" na página 2).
Durante a refrigeração, o vapor de água (humidade) presente no ar
pode condensar, levando a acumulação de água nas tubagens de
água e refrigerante, que se encontram frias. Esta água é recolhida
no reservatório de drenagem, que tem de ser ligado a um dreno.
Para obter instruções de instalação, consulte a folha de instruções
fornecida com o kit de depósito de drenagem.
Não tente levantar a unidade agarrando-a pela caixa de
distribuição nem pelas tubagens! Existem duas barras de
elevação, para por elas se içar a unidade.
A unidade interior pesa cerca de 50 kg. São necessárias
duas pessoas para instalar a unidade.
Certifique-se de que coloca no depósito de drenagem a
extremidade do tubo da válvula de segurança. Se não o
fizer, a água pode entrar em contacto com os componen-
tes eléctricos, originando choques eléctricos ou um curto-
circuito no sistema eléctrico.
