RKHBH/X008AA
Hava su tipi ısı pompa sistemi iç ünitesi
4PW50203-1A
Montaj kılavuzu
8
İç ünitenin montajı
Montaj yerinin seçilmesi
Ünite iç mekanda aşağıdaki gerekleri karşılayan bir yerde duvara
monte edilir.
■ Montaj yeri dondan korunmuş olmalıdır.
■ Ünite etrafındaki alan servis için yeterli olmalıdır. (Bkz. şekil 2).
■ Ünite etrafındaki alan yeterli hava sirkülasyonu için elverişli
olmalıdır.
■ Yoğuşma akışı (yalnız drenaj tava kiti RKHBX ile donatılmış
EKHBDP modelleri için) ve basınç boşaltma valf tahliyesi için bir
önlem mevcuttur.
■ Montaj yeri, ünitenin çalışma ağırlığını taşıyabilecek kapasitede,
düz yüzeye sahip yanıcı olmayan dikey bir duvar olmalıdır (bkz.
"Teknik özellikler" sayfa 28).
■ Yanıcı gaz kaçağından dolayı yangın tehlikesi yoktur.
■ Bütün boru uzunlukları ve mesafeler dikkate alınmış olmalıdır.
■ Cihaz patlama ihtimali bulunan bir atmosferde kullanıma yönelik
değildir.
Ölçüler ve servis alanı
Ölçüm birimi: mm
Duvar desteğinin ölçüleri
Ünitenin ölçüleri, bkz. şekil 3
Gerekli servis alanı, bkz. şekil 2.

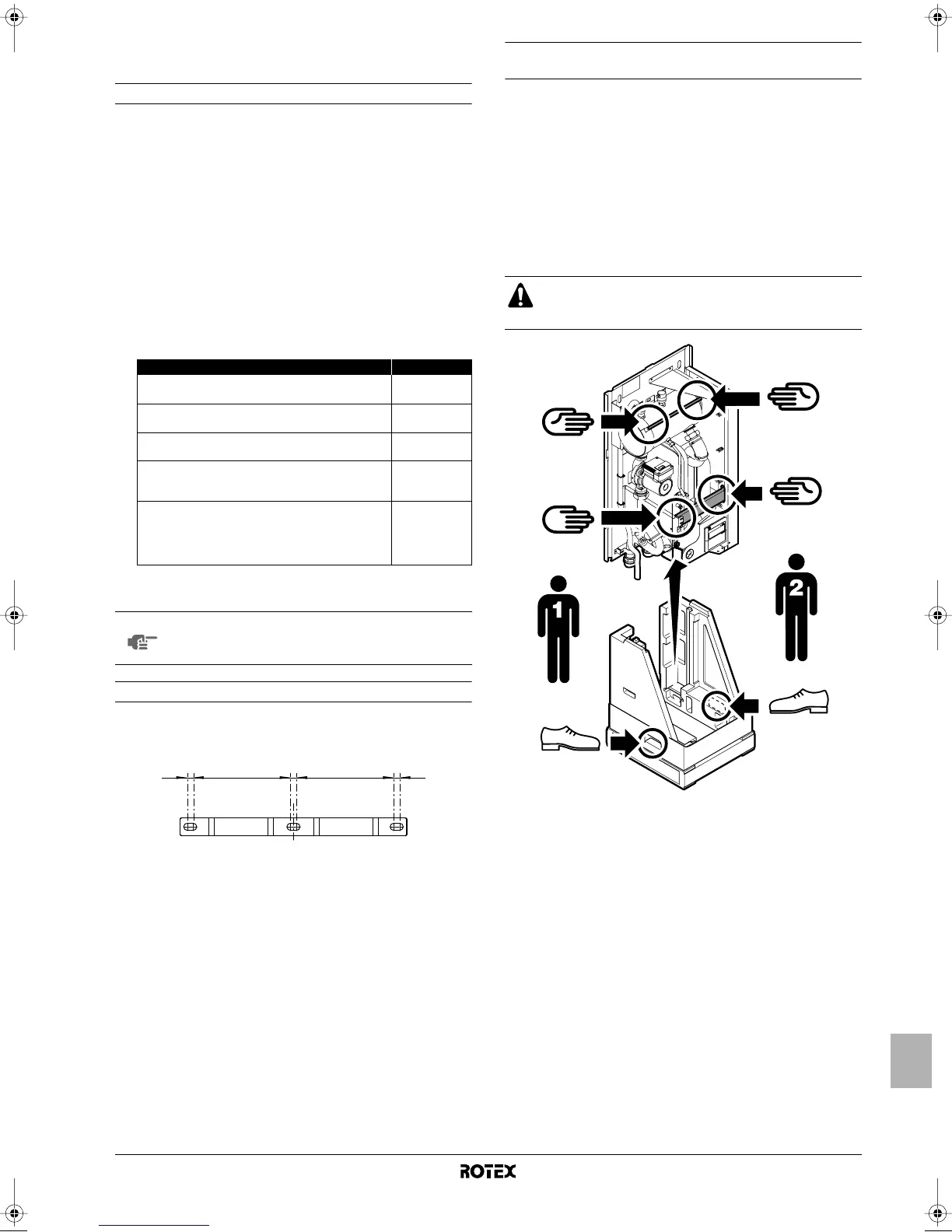

Ünitenin muayenesi, taşınması ve ambalajından
çıkarılması
■ İç ünite, ağaç palet üzerine kuşaklarla bağlanmış mukavva bir
kutu içine ambalajlanmıştır.
■ Teslimatta ünite kontrol edilmeli ve herhangi bir hasar derhal
taşımacı hasar acentesine bildirilmelidir.
■ Tüm iç ünite aksesuarlarının (bkz. "Aksesuarlar" sayfa 2)
kapsanıp kapsanmadığını kontrol edin.
■ Taşıma sırasındaki hasara mani olmak için üniteyi mümkün
olduğunca nihai montaj konumuna kadar orijinal ambalajında
getirin.
■ İç ünite yaklaşık 50 kg ağırlıktadır ve verilen iki adet kaldırma
çubuğu kullanılarak iki kişi tarafından kaldırılmalıdır.
Gereklilik Değer
Dış ve iç ünite arasında izin verilen maksimum
soğutucu boru uzunluğu
30 m
Dış ve iç ünite arasında gerekli olan minimum
soğutucu boru uzunluğu
3 m
Dış ünite ve iç ünite arasında izin verilen maksimum
yükseklik farkı
20 m
3 yollu vana ile iç ünite arasında izin verilen
maksimum uzaklık (sadece kullanım sıcak suyu
deposu olan montajlar için).
3 m
Kullanım sıcak suyu deposu ile iç ünite arasında izin
verilen maksimum uzaklık (sadece kullanım sıcak
suyu deposu olan montajlar için). Kullanım sıcak suyu
deposu ile verilen termistör kablosu 12 m
uzunluktadır.
10 m
NOT
Kurulumda kullanım sıcak suyu deposu (opsiyonel)
varsa, kullanım sıcak suyu depo montaj kılavuzuna
bakın.
1 Esnek drenaj hortumu
2 Su çıkış bağlantısı
3 Su giriş bağlantısı
4 Soğutucu sıvı bağlantısı
5 Soğutucu gaz bağlantısı
1010
163163
10
Üniteyi kaldırmak için anahtar kutusundan veya borulardan
tutmayın! Üniteyi kaldırmak için iki adet kaldırma çubuğu
verilmiştir.
