Manual de instalación
7
RKHBH/X008AA
Unidad interior para bomba de calor de aire-agua
4PW50203-1A
14. Filtro de agua
El filtro de agua elimina la suciedad del agua para impedir que
se produzcan daños en la bomba o evitar atascos en el
evaporador. El filtro de agua deberá limpiarse regularmente.
Consulte "Mantenimiento" en la página 26.
15. Válvula de drenaje del recipiente de expansión
La válvula de drenaje del recipiente de expansión permite
purgar el agua residual del recipiente de expansión después de
realizar el drenaje mediante la válvula de drenaje y llenado.
16. Manómetro
Mediante el manómetro es posible leer la presión del agua que
circula por el circuito de agua.
17. Interruptor de flujo
El interruptor de flujo controla el caudal del circuito de agua y
protege al intercambiador de calor frente a la congelación e
impide que la bomba sufra daños.
18. Bomba
La bomba hace circular el agua por el circuito de agua.
19. Recipiente del calefactor auxiliar
El calefactor auxiliar calienta el agua de su depósito.
20. Protector térmico del calefactor auxiliar
El calefactor auxiliar está equipado con una protección térmica.
La protección térmica se activa cuando la temperatura es
demasiado alta.
21. Fusible térmico del calefactor auxiliar
El calefactor auxiliar está equipado con una protección térmica.
La protección térmica salta cuando la temperatura asciende de
forma excesiva (más alta que la temperatura del protector
térmico del calefactor auxiliar).
22. Válvula de alivio de presión
La válvula de alivio de presión impide que la presión del agua
supere el nivel máximo admisible en el circuito de agua del
sistema abriéndose a 3 bar y descargando un poco de agua.

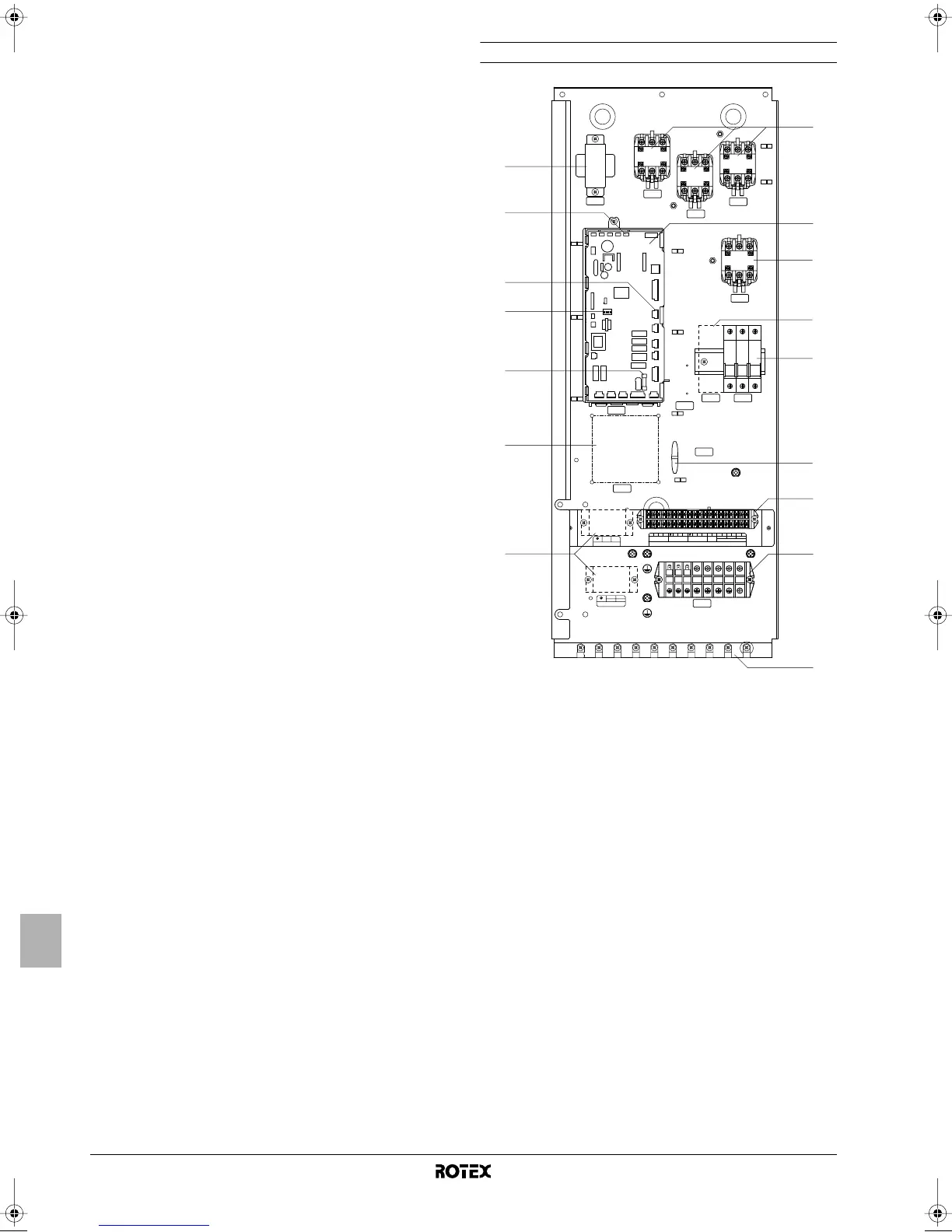

Componentes principales de la caja de conexiones
1. Contactores del calefactor auxiliar K1M, K2M y K5M
2. Tarjeta de circuito impreso principal
La tarjeta de circuito impreso principal controla el funciona-
miento de la unidad.
3. El contactor K3M del calefactor (sólo para instalaciones con
depósito de agua caliente sanitaria)
4. Disyuntor de la resistencia eléctrica F2B (sólo para
instalaciones con depósito de agua caliente sanitaria)
Este disyuntor protege la resistencia eléctrica del depósito de
agua caliente sanitaria frente a sobrecargas o cortocircuitos.
5. Disyuntor del calefactor auxiliar F1B
El disyuntor protege el circuito eléctrico del calefactor auxiliar
frente a sobrecargas o cortoircuitos
6. Bloques de terminales
Los bloques de terminales permiten conectar el cableado de
obra con facilidad.
7. Sujetacables
Los sujetacables permiten fijar el cableado de obra a la caja de
conexiones mediante sujetacables para asegurar el alivio de
tracción de los cables.
8. Bloques de terminales X3M, X4M (sólo para instalaciones con
depósito de agua caliente sanitaria)
9. Fusible, tarjeta PCB FU1
10. Interruptor DIP SS2
El interruptor DIP SS2 está provisto de 4 interruptores
selectores para configurar determinados parámetros de
instalación. Consulte "Descripción general de los ajustes del
interruptor DIP" en la página 16.
7
2-way valve
TR1
TR1
14
12
11
10
9
15
8
1
2
3
4
5
6
6
7
X9A
X13A
SS2
K1M
K2M
K5M
K3M
F2B
F1B
X3M
X4M
A4P
A1P
K1M
K2M
K5M
K3M
F2B
F1B
X1M
A4P
A1P
12
X4M
X2M
X3M (230V)
L1 L2
LN
thermostat 3-way valve
thermal
fuse
OPTIONAL
Q2L
8910111213 14 15 16 17 181234 56
SS2
SS1
on
off
on
FU1
13
FU2
OPTION EKHW
OPTION EKHW
OPTION EKHW
OPTION EKHW
