RKHBH/X008AA
Unité intérieure pour système de pompe à chaleur air à eau
4PW50203-1A
Manuel d'installation
2
Ballon d'eau chaude sanitaire (option)
Un ballon d'eau chaude sanitaire RKHW* en option avec dispositif de
surchauffage électrique intégré de 3 kW peut être raccordé à l'unité
intérieure. Le ballon d'eau chaude sanitaire est disponible en
seulement une taille: 300 litres. Se reporter au manuel d'installation
du ballon d'eau chaude sanitaire pour plus de détails.
Kit de bac de purge (option)
Pour les versions de refroidissement/chauffage (RKHBX), il est
nécessaire d'installer le kit de bac de purge EKHBDP.
Pour plus d'informations concernant le kit de bac de purge, se
reporter à "Installation du kit de bac de purge EKHBDP (uniquement
pour les modèles RKHBX)" à la page 9.
Kit d'alarme à distance (option)
Pour plus d'informations concernant l'alarme à distance EKRP1HB,
se reporter au manuel d'installation de ce kit.
Raccordement à une alimentation électrique à tarif préférentiel
Cet équipement autorise une connexion à des systèmes
d’alimentation électrique avec tarif réduit. Le contrôle complet de
l’unité restera possible uniquement dans le cas où l’alimentation
électrique à tarif réduit est de type à alimentation non interrompue.
Se reporter à "Raccordement à une alimentation électrique à tarif
réduit" à la page 14 pour plus de détails.
Portée de ce manuel
Ce manuel d'installation décrit les procédures de déballage,
d'installation et de raccordement de tous les modèles d'unité
intérieure RKHBH/X.
Identification du modèle
Unité intérieure
Kit de bac de purge (option)
ACCESSOIRES
Accessoires fournis avec l'unité intérieure
Voir figure 1

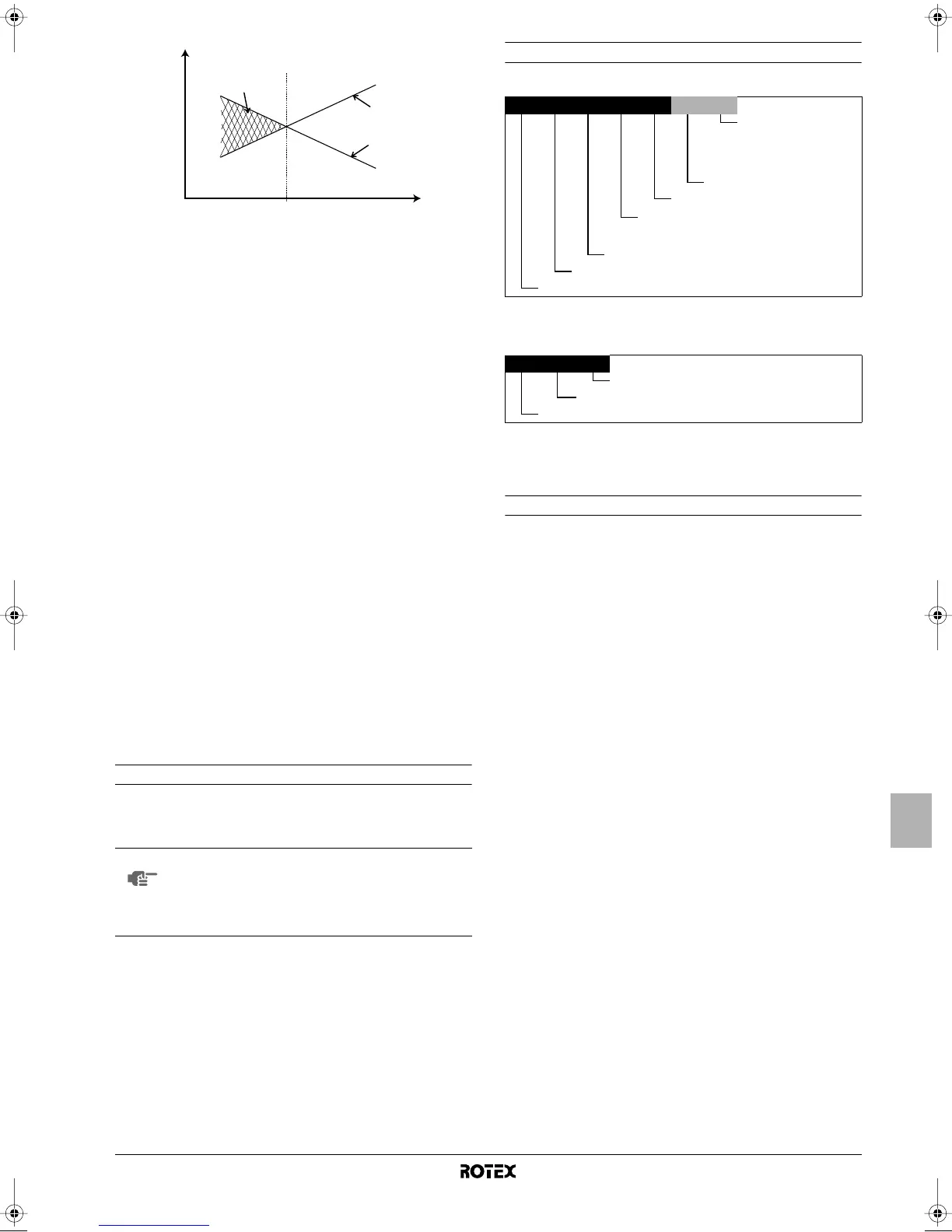

1 Capacité de la pompe à chaleur
2 Capacité de chauffage requise (en fonction du site)
3 Capacité de chauffage supplémentaire fournie par le chauffage
d'appoint
4 Température d'équilibre (peut être réglée via l'interface
utilisateur, se reporter à "Réglages sur place" à la page 17)
T
A
Température ambiante (extérieure)
P
H
Capacité de chauffage
REMARQUE
L'installation de la pompe à chaleur RRHQ à l'extérieur
est décrite dans le manuel d'installation de l'unité
extérieure.
L'utilisation de l'unité intérieure est décrite dans le
manuel d'utilisation de l'unité intérieure.
T
A
4
3
1
2
P
H
RK HB X 008 AA 3 V3
Tension nominale du
chauffage d'appoint:
V3 = 1P, 230 V
WN = 3P, 400 V
Capacité de chauffage d'appoint
(kW)
Série
Indication de capacité de
chauffage/refroidissement (kW)
(a)
(a) Pour connaître les valeurs exactes, se reporter à "Spécifications techniques" à la
page 29.
X = chauffage et refroidissement,
H = chauffage uniquement
Kit hydraulique
Kit Rotex
EK HB DP 150
Bac de purge
Kit hydraulique
Kit européen
1 Manuel d'installation
2 Manuel d'utilisation
3 Feuille d'instruction de déballage
4 Vanne d'arrêt
5 Support de fixation au mur
6 Etiquette de schéma de câblage (intérieur du couvercle de
l'unité intérieure)
7 Vis de fixation du couvercle de l'unité intérieure
8 Rondelle en nylon
