RKHBH/X008AA
Unidade interior para o sistema de bomba de calor ar/água
4PW50203-1A
Manual de instalação
6
■ Para aceder ao interior da caixa de distribuição (para efectuar
as ligações eléctricas locais, por exemplo), pode retirar o painel
de serviço da caixa de distribuição. Para o efeito, desaperte os
dois parafusos frontais e retire o painel.

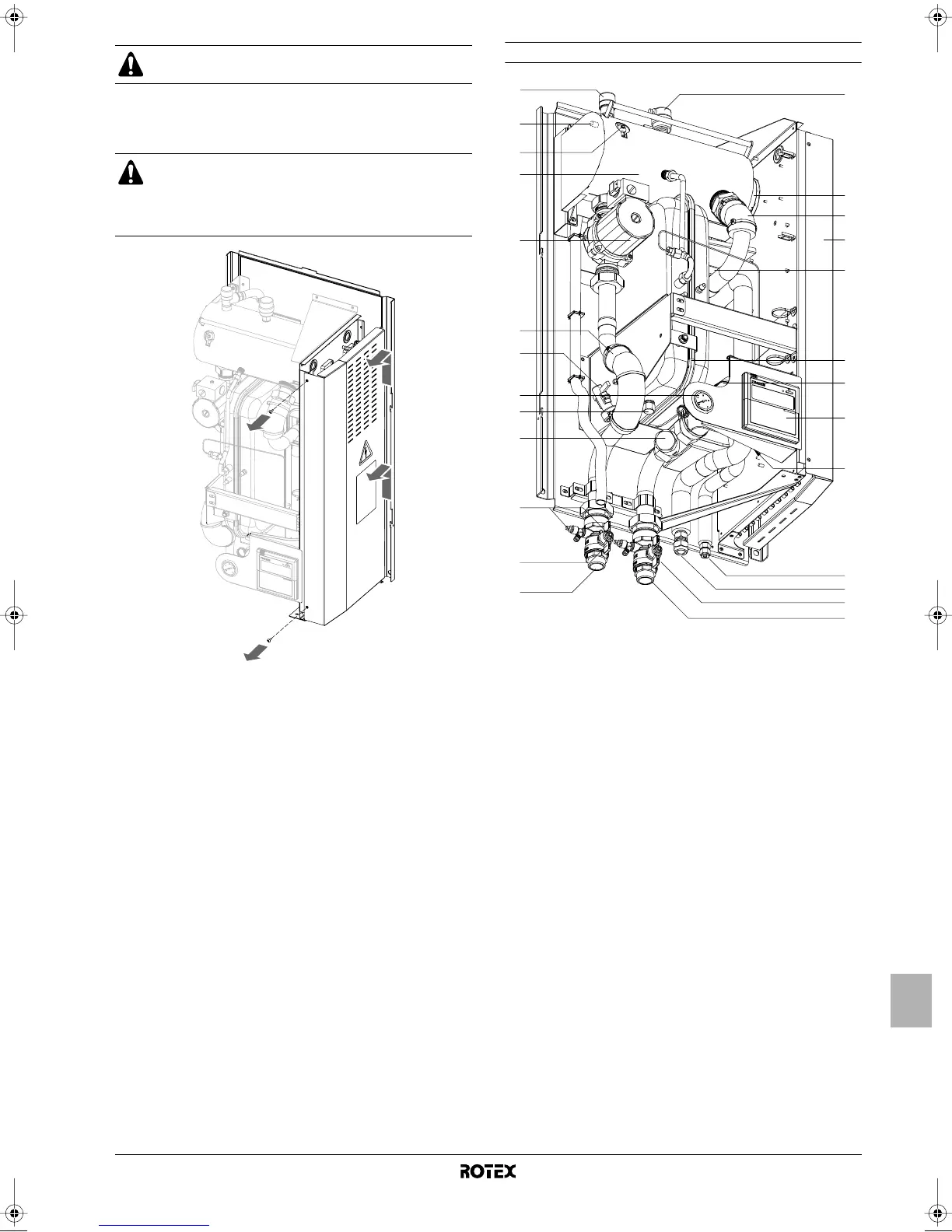

Componentes principais
1. Válvula de purga de ar
O ar remanescente no sistema de água pode ser retirado
automaticamente, através da válvula de purga de ar.
2. Aquecedor de reserva
O aquecedor de reserva consiste num elemento eléctrico de
aquecimento, que fornece capacidade adicional de
aquecimento do circuito de água, quando a capacidade de
aquecimento da unidade de exterior for insuficiente, devido a
baixas temperaturas exteriores.
3. Sensores de temperatura
Quatro sensores de temperatura determinam a temperatura da
água e do refrigerante em vários pontos do circuito de água.
4. Caixa de distribuição
A caixa de distribuição contém os principais componentes
eléctricos e electrónicos da unidade interior.
5. Permutador de calor
6. Reservatório de expansão (10 l)
7. Interface de utilizador
A interface de utilizador permite ao instalador (e ao utilizador)
configurar, utilizar e efectuar a manutenção da unidade.
8. Ligação para o refrigerante (líquido)
9. Ligação para o refrigerante (gás)
10. Válvulas de fecho (acessório)
As válvulas de fecho, na conexões de entrada e de saída da
água, permitem isolar o circuito de água da unidade interior do
circuito de água do edifício. Isto simplifica a drenagem e a
substituição de filtros na unidade interior.
11. Ligação da entrada de água
12. Ligação da saída de água
13. Válvulas de enchimento e drenagem
Os componentes no interior da unidade podem estar
quentes.
Desligue toda a alimentação eléctrica (ou seja, as fontes
de alimentação da unidade de exterior, do aquecedor de
reserva e do tanque de água quente doméstica, se este
estiver instalado), antes de retirar o painel da caixa de
distribuição.
1
3
8
9
10
11
12
10
2
3
4
5
3
7
6
13
14
15
16
18
19
22
21
17
20
3
