Installationsanleitung
8
RKHBH/X008AA
Innengerät für Luft-Wasser-Wärmepumpe
4PW50203-1A
11. Buchse X13A
Die Fassung X13A ist für Anschluss des Schaltschütz K3M (nur
bei Anlagen mit einem Sanitär-Wassertank).
12. Buchse X9A
Die Fassung X9A ist für Anschließen des Thermistors (nur bei
Anlagen mit einem Sanitär-Wassertank).
13. Linear-Sicherung FU2
14. Stromwandler TR1
15. A4P
Adresskarte für Kit für entfernten Alarm (nur bei Installationen
mit Kit für entfernten Alarm).

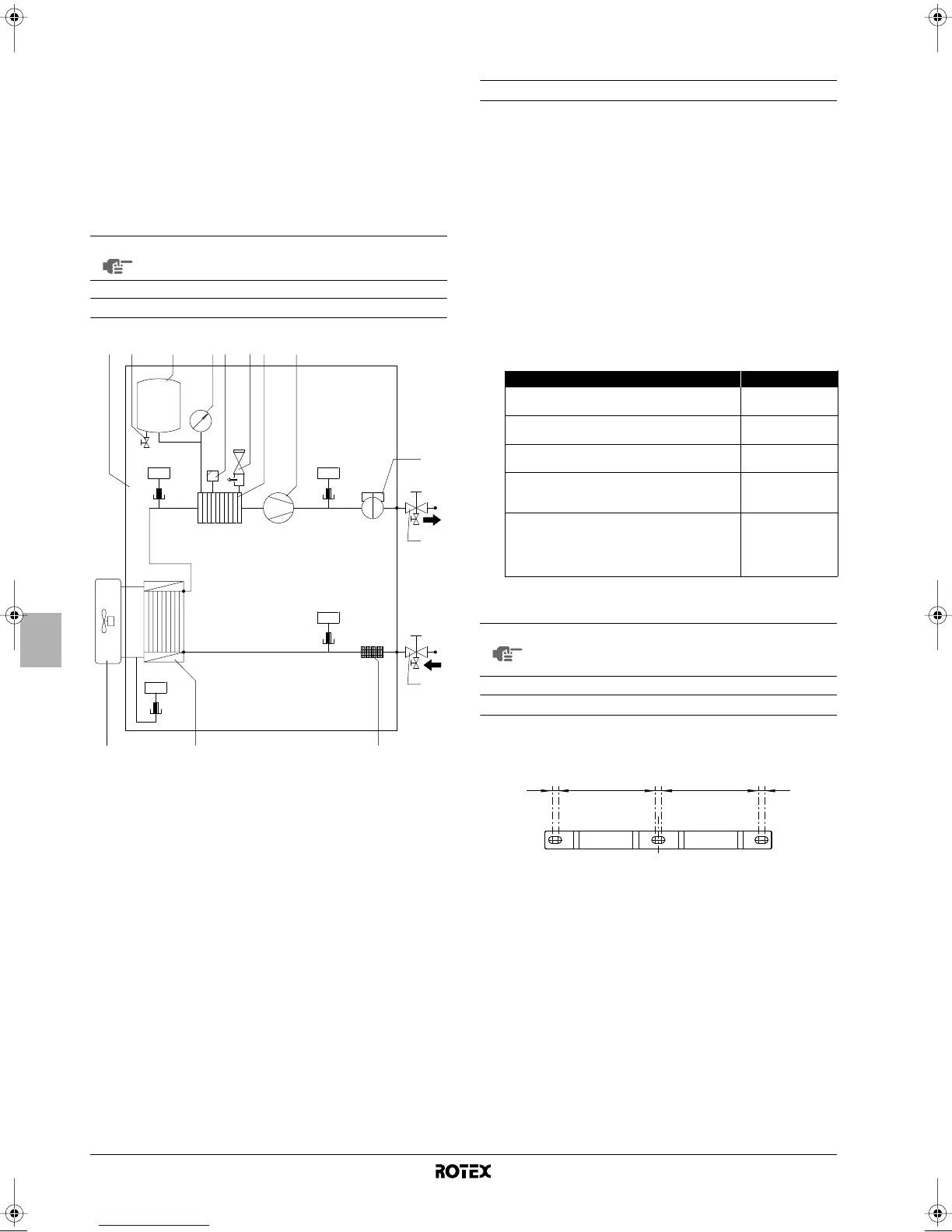

Funktionsplan
INSTALLATION DER INNENEINHEIT
Auswahl eines Installationsortes
Die Einheit ist an einem Innenstandort an der Wand zu montieren,
der folgende Anforderungen erfüllt:
Der Installationsort ist frostfrei.
Der für Wartungsarbeiten erforderliche Abstand um die Einheit
ist ausreichend. (Siehe Abbildung 2).
Der Platz um die Einheit lässt ausreichend Luftzirkulation zu.
Es gibt eine Vorrichtung für das Ablaufen des Kondensats (nur
bei Modellen der Baureihe RKHBX mit Ablaufwanne EKHBDP)
und das Ausblasen des Druckentlastungsventils.
Die Installationsfläche ist eine ebene und vertikale, nicht brenn-
bare Wand, die das Betriebsgewicht der Einheit tragen kann
(siehe "Technische Spezifikationen" auf Seite 30).
Es besteht keine Brandgefahr aufgrund austretender
entzündlicher Gase.
Sämtliche Rohrlängen und Abstände müssen beachtet werden.
Das Gerät nicht an einem Ort benutzen, wo sich ein explosives
Gasgemisch in der Luft befinden könnte.
Abmessungen und Wartungsraum
Maßeinheit: mm
Abmessungen der Wandhalterung
Abmessungen der Einheit siehe Abbildung 3
Erforderliche Abstände zur Durchführung von Wartungsarbeiten
siehe figure 2.
HINWEIS
Den Elektroschaltplan finden Sie auf der Innenseite
der Schaltkasten-Abdeckung.
1 Außengerät 10 Strömungsschalter
2 Innengerät 11 Wasserauslass-
Absperrventil mit
Ablassventil (bauseitige
Installation)
3 Ablassventil des
Ausdehnungsgefäßes
4 Ausdehnungsgefäß 12 Wassereinlass-Absperrventil
mit Ablassventil (bauseitige
Installation)
5 Manometer
6 Entlüftungsventil 13 Filter
7 Druckentlastungsventil 14 Wärmetauscher
8 Reserveheizungs-
behälter mit
Reserveheizung
R1T
R2T
R3T
R4T
Temperatursensoren
9 Pumpe
R4T
H
2
O
t >
R3T
t >
R2T
t >
R1T
t >
10
11
12
432 5 9
13141
6 7 8
Anforderung Wert
Maximal zulässige Kältemittel-Leitungslänge
zwischen Außen- und Inneneinheiten
30 m
Erforderliche Mindest-Kältemittel-Leitungslänge
zwischen Außen- und Inneneinheiten
3 m
Maximal zulässige Höhendifferenz zwischen
Außen- und Inneneinheiten
20 m
Maximal zulässiger Abstand zwischen 3-Wege-
Ventil und Inneneinheit (nur bei Anlagen mit
Brauchwassertank).
3 m
Maximal zulässiger Abstand zwischen
Brauchwassertank und der Inneneinheit (nur bei
Anlagen mit Brauchwassertank). Das mit dem
Brauchwassertank gelieferte Thermistorkabel
beträgt 12 m in der Länge.
10 m
HINWEIS
Wenn die Anlage mit einem Brauchwassertank aus-
gerüstet ist (optional), siehe die Installationsanleitung
des Brauchwassertanks.
1 Flexibler Ablaufschlauch
2 Anschluss für Wasserauslass
3 Anschluss für Wassereinlass
4 Anschluss für flüssiges Kältemittel
5 Anschluss für gasförmiges Kältemittel
1010
163163
10
1D_IM_4PW50203-1A.book Page 8 Thursday, January 29, 2009 10:51 AM
