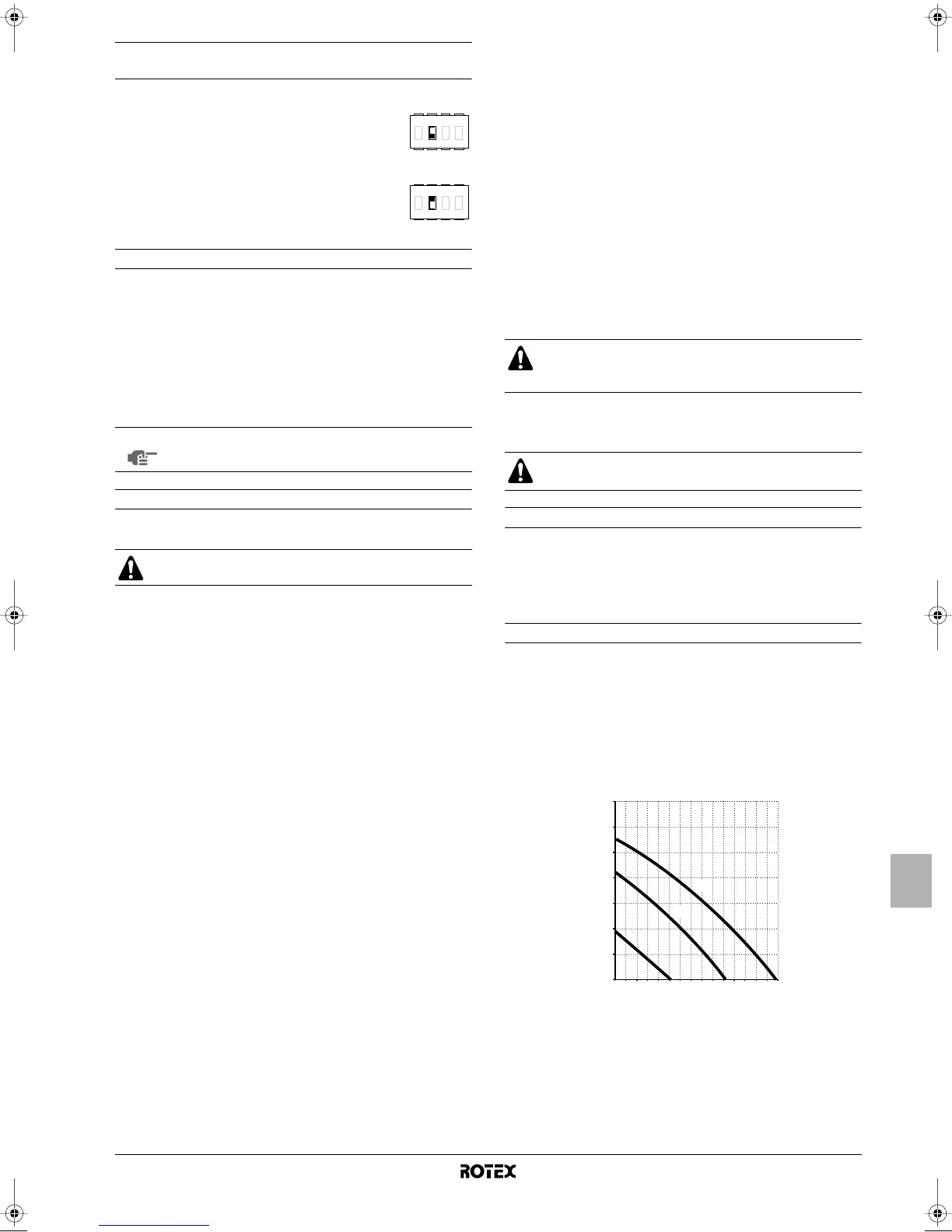

RKHBH/X008AA
Binnenunit voor lucht-water-warmtepompsysteem
4PW50203-1A
Montagehandleiding
17
Configuratie van de installatie tank voor warm water
voor huishoudelijk gebruik
Initieel opstarten bij lage buitentemperaturen
Bij de eerste keer opstarten en wanneer de watertemperatuur laag is,
is het belangrijk dat het water geleidelijk wordt opgewarmd. Anders
kan de betonnen vloer barsten door de plotse temperatuur-
verandering. Neem contact op met de verantwoordelijke aannemer
voor de betonwerken voor meer informatie.
De laagste ingestelde temperatuur van uittredend water kan worden
verlaagd tot op een waarde tussen 15°C en 25°C door de lokale
instelling [9-01] (onderste limiet verwarmingsinstelpunt) te
veranderen. Zie "Lokale instellingen" op pagina 18.
Controles vóór ingebruikname
Controle vóór eerste opstart
Controleer na de montage van de unit de volgende punten vooraleer
de stroomonderbreker in te schakelen:
1 Lokale bedrading
Zorg dat de lokale bedrading tussen het lokale stroompaneel en
de binnenunit, buitenunit en binnenunit, binnenunit en kleppen
(indien van toepassing), binnenunit en kamerthermostaat
(indien van toepassing), en binnenunit en tank voor warm water
voor huishoudelijk gebruik is uitgevoerd volgens de in hoofdstuk
"Lokale bedrading" op pagina 11 beschreven instructies,
volgens de bedradingsschema's en de Europese en nationale
regelgevingen.
2 Zekeringen of beveiligingen
Controleer of het type en de waarde van de zekeringen of de
lokaal gemonteerde beveiligingen overeenstemmen met de
vereisten vermeld in het hoofdstuk "Technische specificaties" op
pagina 29. Zorg ervoor dat er geen zekering of beveiliging is
overgeslagen.
3 Stroomonderbreker boosterverwarming F2B
Vergeet niet de stroomonderbreker van de boosterverwarming
F2B in de schakelkast in te schakelen (geldt alleen voor units
met optionele tank voor warm water voor huishoudelijk gebruik
geïnstalleerd).
4 Aarding
Zorg ervoor dat de aardkabels correct zijn aangesloten en de
aardklemmen stevig zijn vastgemaakt.
5 Interne bedrading
Controleer of er geen losse aansluitingen of beschadigde elek-
trische componenten in de schakelkast zichtbaar zijn.
6 Bevestiging
Controleer of de unit correct is gemonteerd om abnormale
geluiden en trillingen te voorkomen bij het opstarten van de unit.
7 Beschadigde onderdelen
Controleer de binnenkant van de unit op beschadigde onder-
delen of platgedrukte leidingen.
8 Koelmiddellek
Controleer in de unit of er geen koelmiddellek voorkomt.
Raadpleeg uw lokale verdeler mocht dit het geval zijn.
9 Voedingsspanning
Controleer de voedingsspanning op het lokale voedingspaneel.
De spanning moet overeenkomen met de spanning op het
identificatieplaatje van de unit.
10 Ontluchtingsklep
Zorg ervoor dat de ontluchtingsklep open staat (minstens
2 draaien).
11 Drukveiligheidsklep
Open de drukveiligheidsklep om te controleren of het vat van de
backupverwarming volledig gevuld is met water. Er moet water
uitkomen in plaats van lucht.
12 Afsluiters
Zorg ervoor dat de afsluiters correct geïnstalleerd zijn en
helemaal open staan.
Onder spanning brengen van de binnenunit
Wanneer de stroomvoorziening naar de unit wordt ingeschakeld,
verschijnt op de gebruikersinterface "88" terwijl deze wordt
geïnitialiseerd, wat tot 30 seconden kan duren. In deze fase kan de
gebruikersinterface niet worden gebruikt.
Pompsnelheid instellen
De pompsnelheid kan op de pomp worden gekozen (zie
"Hoofdcomponenten" op pagina 6).
De standaardinstelling is de hoge snelheid (III). Als de waterstroming
in het systeem te hoog is (bijv. geluid van stromend water in de
installatie) kan de snelheid worden verlaagd (I of II).
De beschikbare externe statische druk (ESP, uitgedrukt in mH
2
O)
afhankelijk van de waterstroming (l/min) is afgebeeld in de
onderstaande grafiek.
■ Wanneer geen tank voor warm water voor
huishoudelijk gebruik is geïnstalleerd, moet
DIP-schakelaar SS2-2 op OFF (standaard)
worden gezet.
■ Wanneer een tank voor warm water voor
huishoudelijk gebruik is geïnstalleerd, moet
DIP-schakelaar SS2-2 op ON worden gezet.
LET OP
Verwarmen tussen 15°C en 25°C verloopt alleen door
de backupverwarming.
Schakel de voeding uit voordat u aansluitingen uitvoert.
4321
ONOFF
4321
ONOFF
De backupverwarming zal schade oplopen als u het
systeem gebruikt terwijl het vat van de backupverwarming
niet volledig gevuld is met water!
Wanneer u het systeem met gesloten kleppen gebruikt,
wordt de pomp beschadigd!
0
1
2
3
4
5
6
7
I
III
II
12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42
ESP
[
mH
2
O
]
[
l/min
]
