Tubería de refrigerante
Para obtener información acerca de todas las directrices,
instrucciones y especificaciones en relación a la tubería del
refrigerante entre la unidad interior y la unidad exterior consulte el
manual de instalación de la unidad exterior.
La ubicación de la tubería de gas y de la tubería de líquido de la
unidad interior se muestra en el apartado "Componentes principales"
en la página 6.
Tubería de agua
Verificación del circuito de agua
Las unidades están equipadas con una entrada y una salida de agua
que se conectan al circuito de agua. Este circuito debe ser instalado
por un técnico autorizado y debe cumplir con todas las regulaciones
europeas y nacionales pertinentes.
Antes de continuar la instalación de la unidad, verifique los puntos
siguientes:
■ La presión máxima del agua es de 3 bar.
■ Dos válvulas de cierre se suministran con la unidad. Para
facilitar las tareas de conservación y mantenimiento de la
unidad instale una válvula en la entrada del agua y otra en la
salida del agua de la unidad interior. Tenga presente la posición
de las válvulas de cierre. El posicionamiento de las válvulas de
drenaje y de llenado integradas es importante con fines de
mantenimiento. Consulte figura 3.
■ Se debe instalar tomas para drenaje en todos los puntos bajos
del sistema para permitir el drenaje completo del circuito
durante el mantenimiento.
Hay dos válvulas de drenaje integradas en las válvulas de cierre
y una vávula de drenaje en el recipiente de expansión para
drenar el agua desde el sistema de agua de la unidad interior.
■ Asegúrese de realizar el drenaje correctamente en la válvula de
alivio de presión, ya que el agua podría entrar en contacto con
partes eléctricas.
■ Se deben proporcionar válvulas de aireación para salida de aire
en todos los puntos altos del sistema. Las salidas de aire deben
colocarse en puntos fácilmente accesibles para el manteni-
miento. Hay una válvula de purga de aire automática en el
interior de la unidad interior. Asegúrese de que esta válvula de
purga de aire no está demasiado apretada de forma que sea
posible eliminar automáticamente el aire del circuito de agua.
■ Procure que los componentes instalados en la tubería de obra
puedan soportar la presión del agua.
Comprobación del volumen de agua y de la presión de
carga inicial del depósito de expansión
La unidad está equipada con un depósito de expansión de 10 litros
con una presión de carga inicial preajustada de 1 bar.
Para asegurar el buen funcionamiento de la unidad podría ser
necesario ajustar la presión de carga inicial del depósito de
expansión y se deberá comprobar el volumen máximo y mínimo del
agua.
1 Asegúrese de que caudal de agua total en la instalación,
excluyendo el caudal de agua interno de la unidad interior, sea
de 10 l como mínimo. Consulte "Especificaciones técnicas" en
la página 30 para saber el caudal de agua interno de la unidad
interior.
2 A través de la siguiente tabla, compruebe si es necesario
ajustar la presión de carga inicial del depósito de expansión.
3 Mediante la siguiente tabla y las instrucciones que aparecen a
continuación compruebe si el volumen total de agua en la
instalación está por debajo del volumen de agua máximo
admisible.
Especificaciones de la
tubería de refrigerante
Unidad interior Unidad exterior
Conexión de la tubería de
gas
15,9 mm
(5/8 pulgadas)
15,9 mm
(5/8 pulgadas)
Conexión de la tubería de
líquido
6,4 mm
(1/4 pulgadas)
6,4 mm
(1/4 pulgadas)
Utilice siempre dos llaves para apretar o aflojar las uniones
que conectan los tubos de refrigerante. De lo contrario
podrían derivarse daños a los componentes de la unidad o
producirse fugas.
Esta unidad sólo se debe utilizar en circuitos de agua
cerrados. La aplicación en un circuito de agua abierto
puede llevar a una corrosión excesiva de las conducciones
de agua.
En la mayoría de las aplicaciones, el volumen total de
agua alcanzará unos resultados satisfactorios.
No obstante, en procesos críticos o en habitaciones con
una elevada carga calorífica podría necesitarse un
volumen de agua adicional.
Cuando la circulación en cada lazo de calefacción de
espacio es controlada mediante válvulas de control remoto
es importante mantener este caudal mínimo de agua,
incluso si las válvulas están cerradas.

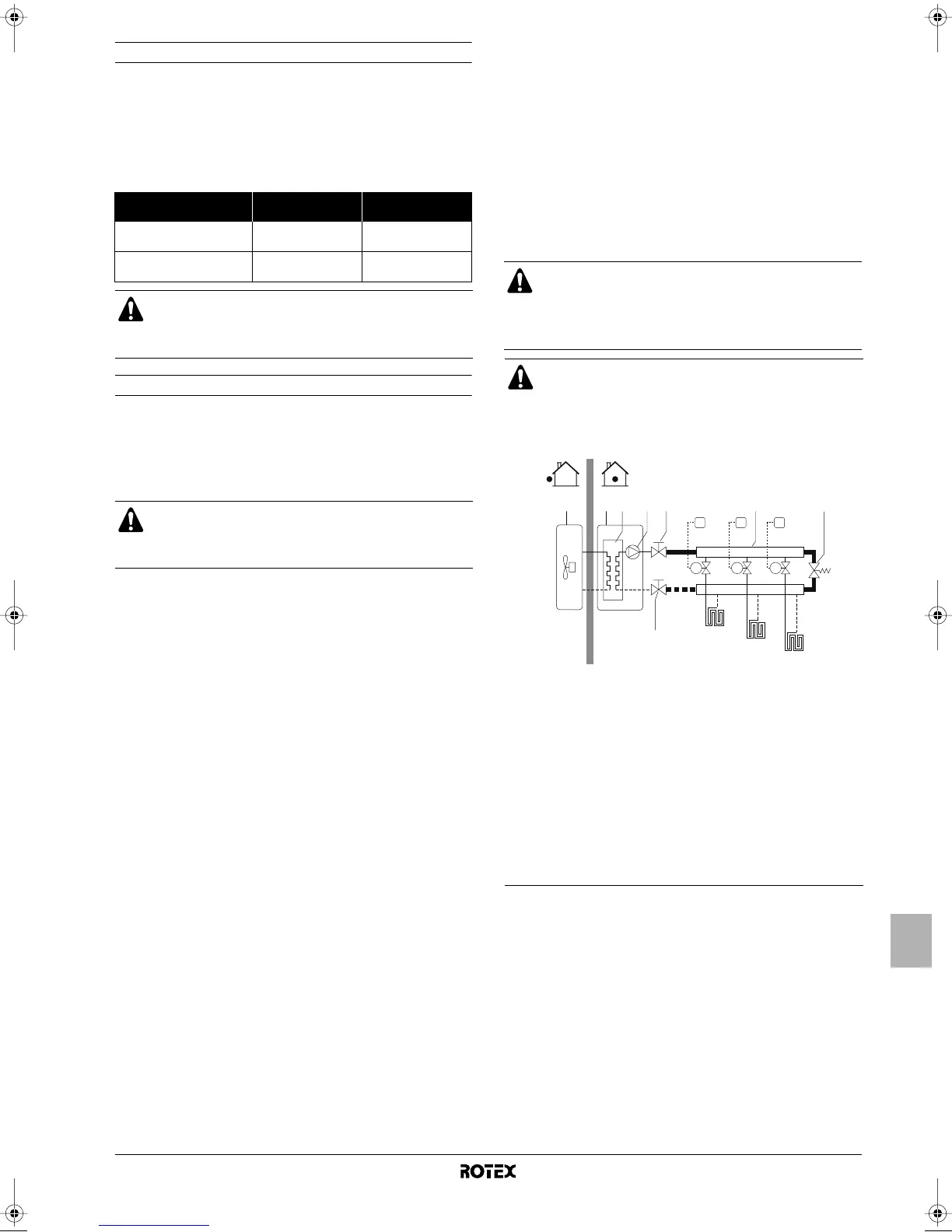

Ejemplo
1 Unidad exterior FHL1..3 Lazo de calefacción
de suelo (suministro
independiente)
2 Unidad interior
3 Intercambiador de calor T1..3 Te r mostato de la
habitación individual
(suministro
independiente)
4 Bomba
5 Válvula de cierre
6 Colector (suministro
independiente)
M1..3 Válvula motorizada
individual para controlar
el circuito FHL1
(suministro
independiente)
7 Válvula de cierre
8 Válvula de bypass
(suministro
independiente)
FHL1
FHL2
FHL3
M1
T1
M2
T2
M3
T3
54321
7
6
8
