Montering/Anslutning
5.3. Elektrisk anslutning
Varning!
• Skaderisk från elektriska stötar!
• Anslutningen får endast iordningställas av en auktoriserad fackman.
• Före montage eller underhåll ska anslutningsledningarna i hela anlägg-
ningen kopplas ifrån och bli spänningsfria.
• Säkerställ att anläggningen inte kan kopplas på av misstag.

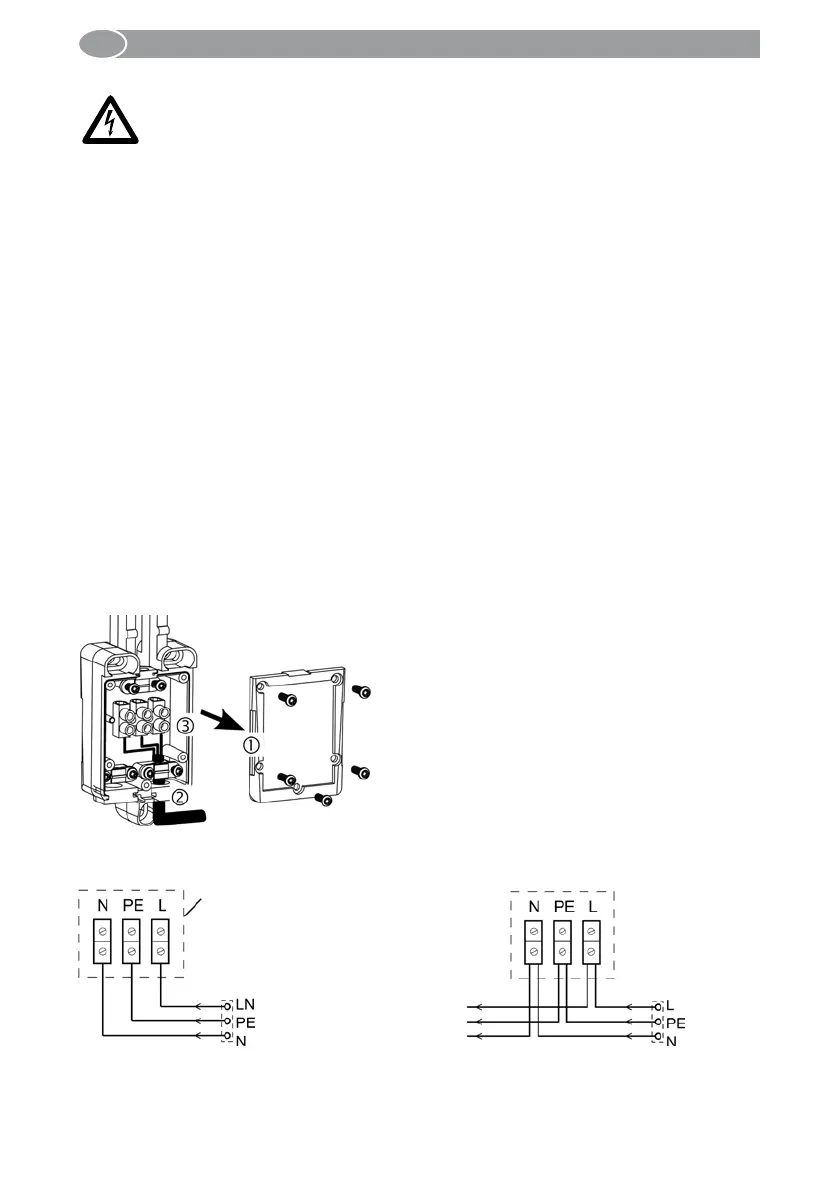

Förberedelse
1. 5 styck skruvar måste skruvas ut för att öppna locket ①.
2. Borra igenom en av de båda skyddshylsorna ② och stick anslutningskabeln ige-
nom.
3. Anslut sensorn commeo Sensor WS/WSRF till nätspänning (230V, 50/60Hz) och
koppla in kablarna enligt terminalbeteckningen ③.
4. Skruva fast nätkabel med (bygel) dragavlastare.
5. Sätt på locket och dra åt skruvarna med max. 1,2 Nm.
Anmärkning:
Maximall ledningsdiameter är 1,5 mm².
Klämmorna får beläggas dubbelt, varje klämma 2 x 1,5 mm² (max.).
Ännu en ledning kan kopplas till anslutningsdelen, t.ex. för att ansluta en commeo
motor ③.
Bild över plintar/klämmor
Anslutningsdel med enkel nätanslutning
Anslutning med nätmatning och vidarekoppling
till commeo
motor
230V
50/60Hz
230V
50/60Hz
Anslutning till
commeo Sensor
WS/WSRF
Varning!
