Selve commeo WS - Elektrische Aansluiting

74
NL
Montage/Aansluiting
5.3. Elektrische aansluiting
Attentie!
• Risico van verwonding door een elektrische schok!
• Aansluiting uitsluitend door een geautoriseerde vakman.
• Schakel voor montage of onderhoudswerkzaamheden eerst de stroom
van de complete installatie uit.
• Veileigheidsmaatregelen tegen onbedoeld inschakelen treffen.

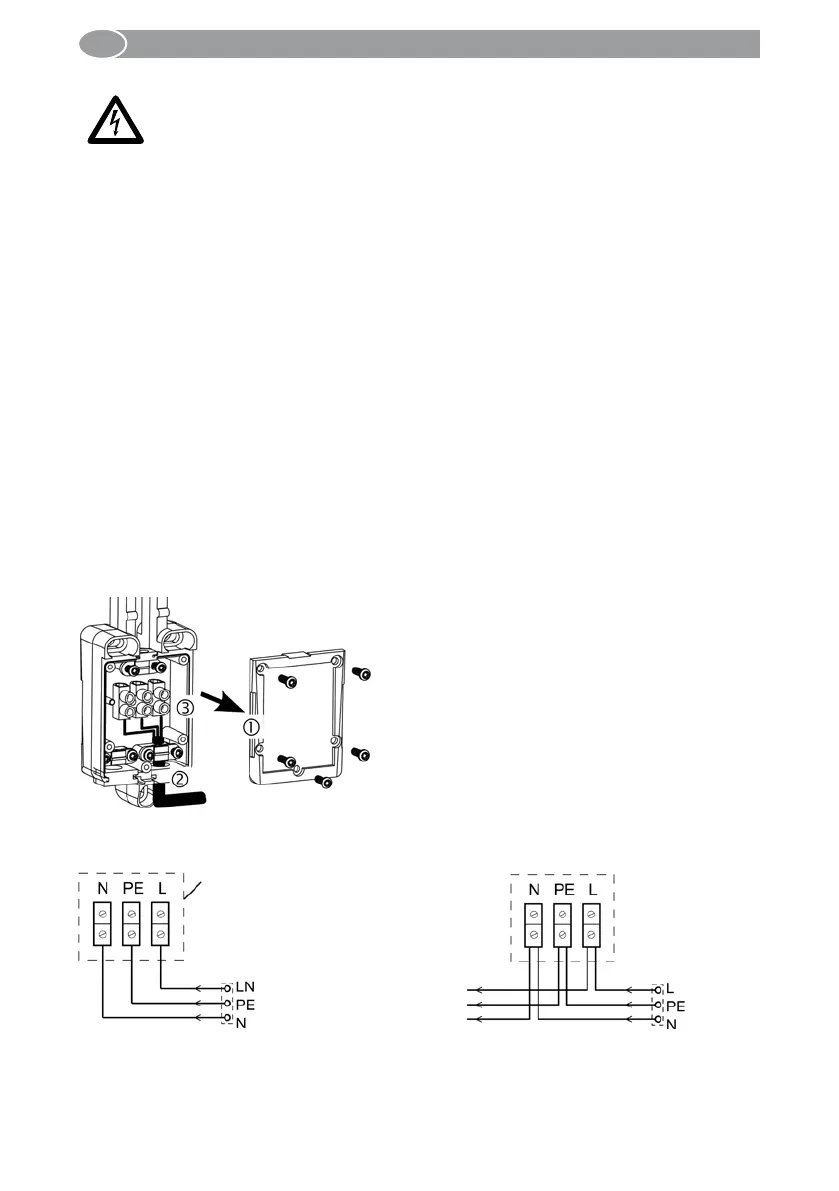

Voorbereiding
1. 5 stuks bevestigingsschroeven losdraaien en deksel van de verdeelkast ① openen.
2. Eén va, de twee doorvoertules ② doorboren, netvoering doorsteken.
3. De commeo Sensor WS/WSRF aan de netspanning (230 V, 50/60 Hz) aansluiten en
overeenkomstig de klemaanduiding ③ installeren.
4. De elektriciteitskabel onder de bevestigingsbeugel vastmaken.
5. Deksel aanbrengen en de bevestigingsschroeven met max. 1,2 Nm aandraaien.
Aanwijzing:
De maximale kabeldoorsnede is 1,5 mm².
De klemmen kunnen twee keer gebruikt worden, elke klem 2 x 1,5 mm² (max.).
Bovendien kan een andere leiding aan de behuizing van sensoren worden geleid, bijv.
voor het aansluiten van een commeo-aandrijving ③ (doorlus netspanning).
Klemmenschema/Klemmenaanzicht
Verdeelkast met eenvoudige netvoeding
Verdeelkast met netvoeding en doorschakeling van netvoeding
Naar de
commeo-
aandrijving
230 V
50/60 Hz
230 V
50/60 Hz
Verdeelkast aan
de commeo
Sensor WS/WSRF
Waar-
schuwing!
