3. Vues des appareils

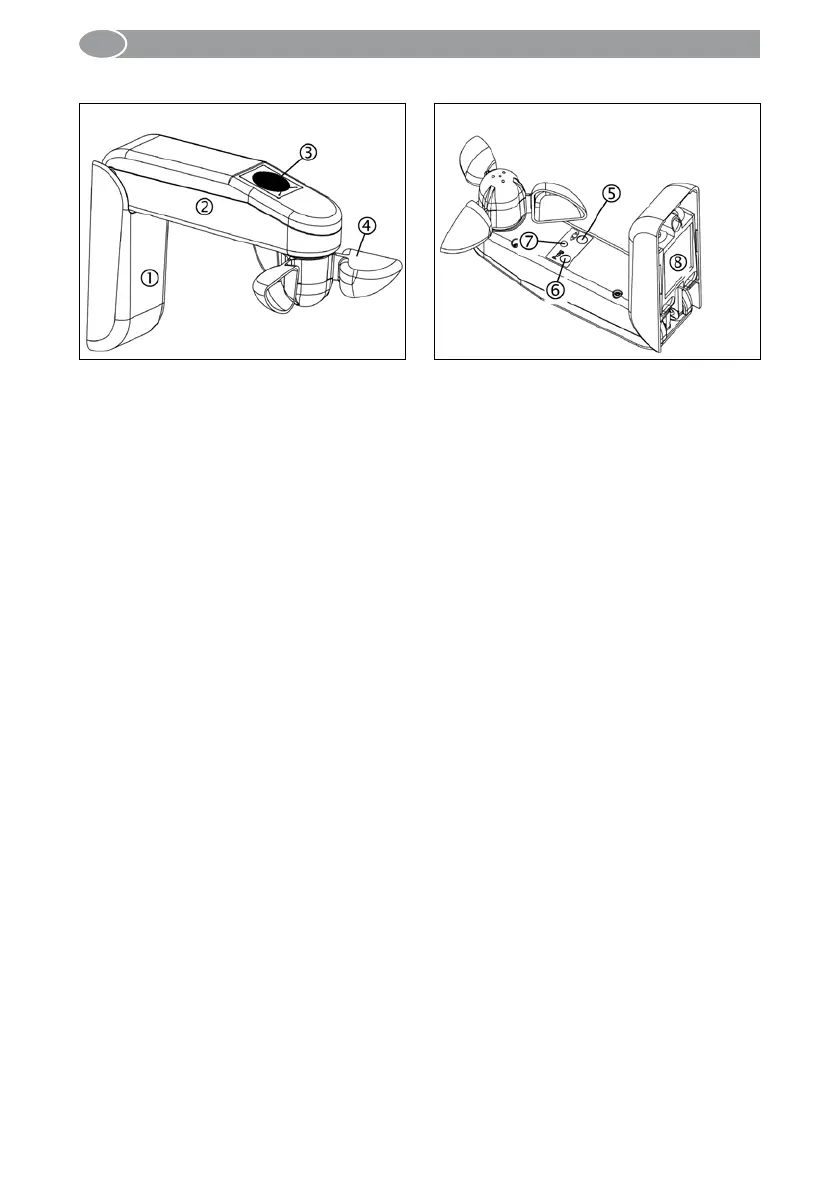

Vue de face (plongeante) Vue de derrière (en contre-plongée)
1 Partie arrière de l’appareil avec cou-
vercle de boîtier de dérivation
2 Partie supérieure de l’appareil avec
toute l’électronique
3 Capteur de pluie (uniquement WSRF)
4 Éolienne
5 Touche Toggle (touche HAUT/STOP/
BAS/STOP)
6 Touche de programmation (PROG)
7 LED (Affichage de l’état de fonctionne
ment)
8 Boîtier à bornes avec trous de vis et
plaque type
4. Contenu à la livraison
Le carton d’emballage comporte ce qui suit :
• 1 capteur commeo Sensor WS/WSRF
• 1 notice de réglage
• 3 vis de fixation DIN 7981 – Ø 4,2 × 50 mm (Torx 20) et cheville à expansion S8
Outil nécessaire :
• Tournevis Torx T10 (couvercle de boîtier de dérivation), recommandé : avec contrôle
du couple de serrage
• Tournevis Torx T20 (vis de fixation) et perceuse Ø 8 mm (pour cheville à expansion
S8)
• Tournevis, 3 mm (bornier électrique)
