8
D
Montage/Anschluss
5.3. Elektrischer Anschluss
Achtung!
• Verletzungsgefahr durch Stromschlag.
• Anschluss nur durch eine autorisierte Fachkraft.
• Vor Montage oder Wartung die Anschlussleitungen der gesamten Anlage
spannungsfrei schalten.
• Sicherheitsmaßnahmen gegen unbeabsichtiges Einschalten treffen.
Vorbereitung
1. 5 Stück Befestigungsschrauben herausdrehen und Deckel des Verteilerkastens ①
öffen.
2. Eine der beiden Durchführungstüllen ② durchbohren, Netzzuleitung durchstecken.
3. Den commeo Sensor WS/WSRF an die Netzspannung (230 V, 50/60 Hz) anschließen
und entsprechend der Klemmenbezeichnung ③ in stallieren.
4. Die Netzleitung unter dem Sicherungsbügel sichern.
5. Deckel aufsetzen und die Befestigungsschrauben mit max. 1,2 Nm festziehen.
Hinweis:
Der maximale Leitungsquerschnitt beträgt 1,5 mm².
Die Klemmen dürfen doppelt belegt werden, je Klemme 2 x 1,5 mm² (max.).
Eine weitere Leitung kann zusätzlich aus dem Gehäuse des Sensors herausgeführt
werden, z. B. zum Anschluss eines commeo-Antriebes ③ (Netzspannung durchschlei-
fen).

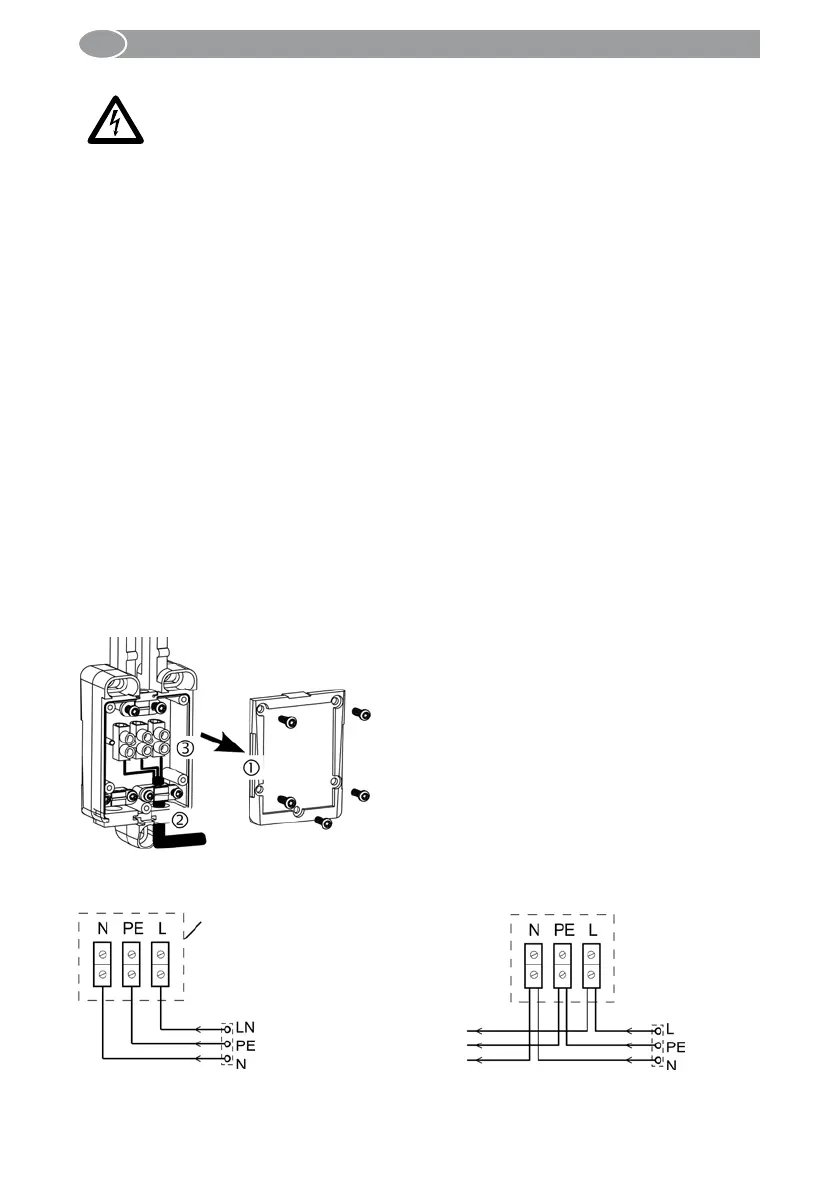

Klemmenplan/Klemmenansicht
Verteilerkasten mit einfacher Netzzuleitung
Verteilerkasten mit Netzzuleitung und Netzweiterleitung
Warnung!
zu dem
commeo-
Antrieb
230 V
50/60 Hz
230 V
50/60 Hz
Verteilerkasten an
dem commeo
Sensor WS/WSRF
