Montage/Connexion
5. Montage/Connexion
5.1. Lieu de montage
Veillez à ce que le capteur commeo Sensor WS/WSRF ne soit pas installé ou utilisé à
proximité de surfaces métalliques ou de champs magnétiques. Les surfaces métalli-
ques ainsi que les vitrages feuilletés au métal qui se trouvent dans le champ d’émission,
sont susceptibles de perturber la qualité de l’émission et diminuer la portée. Prévoir un
écart entre le récepteur et le capteur qui permette d’obtenir une réception radio stable.
Lorsque la connexion radio est perturbée, le dispositif de protection solaire se replie
automatiquement.
Les arbres ou bâtiments environnants ne doivent pas influencer les relevés de la lumi-
nosité et du vent. Placer le capteur à un endroit exposé. Tenir compte de l’ombrage
changeant pendant la journée.

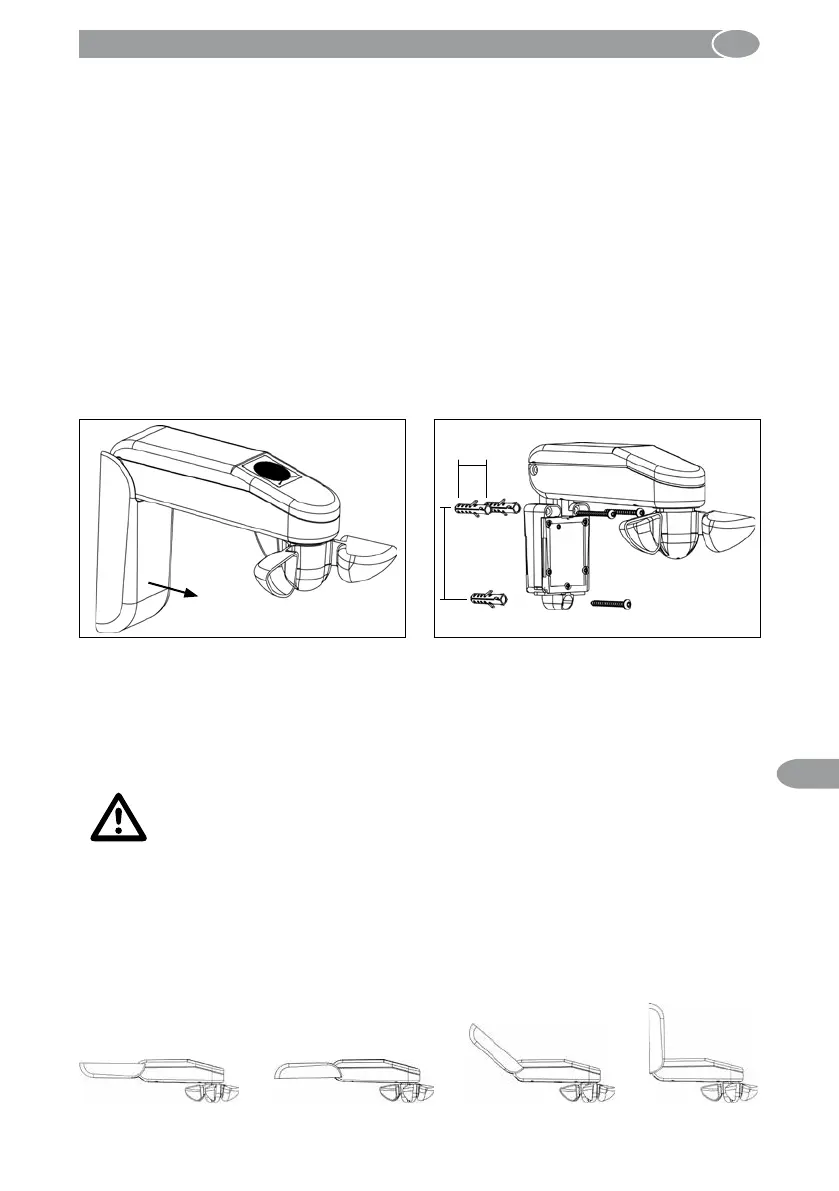

5.2. Fixation
Préparation
32 mm
77 mm
Tirer le couvercle du boîtier de dériva-
tion vers l’avant. Retirer les pièces pro-
visoires des endroits prémarqués pour
les lignes de raccordement dans le
couvercle du boîtier de dérivation.
Fixation avec trois vis
(2 en-haut, 1 en-bas).
Matériel de fixation
Attention ! Les vis de fixation jointes à la livraison (vis autotaraudeuse à
tête bombée DIN 7981 – Ø 4,2 x 50 mm, A2) et cheville à expansion (che-
ville S8) ne conviennent que pour la fixation à un mur. Les surfaces de
fixation spéciales requièrent des vis spéciales.
Possibilités de fixation
D’autres possibilités de fixation que la fixation standard (mur) sont énumérées ci-des-
sous. Pour certains types de fixation, les vis du raccord articulé entre la partie arrière
et la partie avant de l’appareil doivent être démontées et la partie arrière de l’appareil
doit être tournée de 180°.
Attention !
