Widok urządzenia/Zawartość opakowania

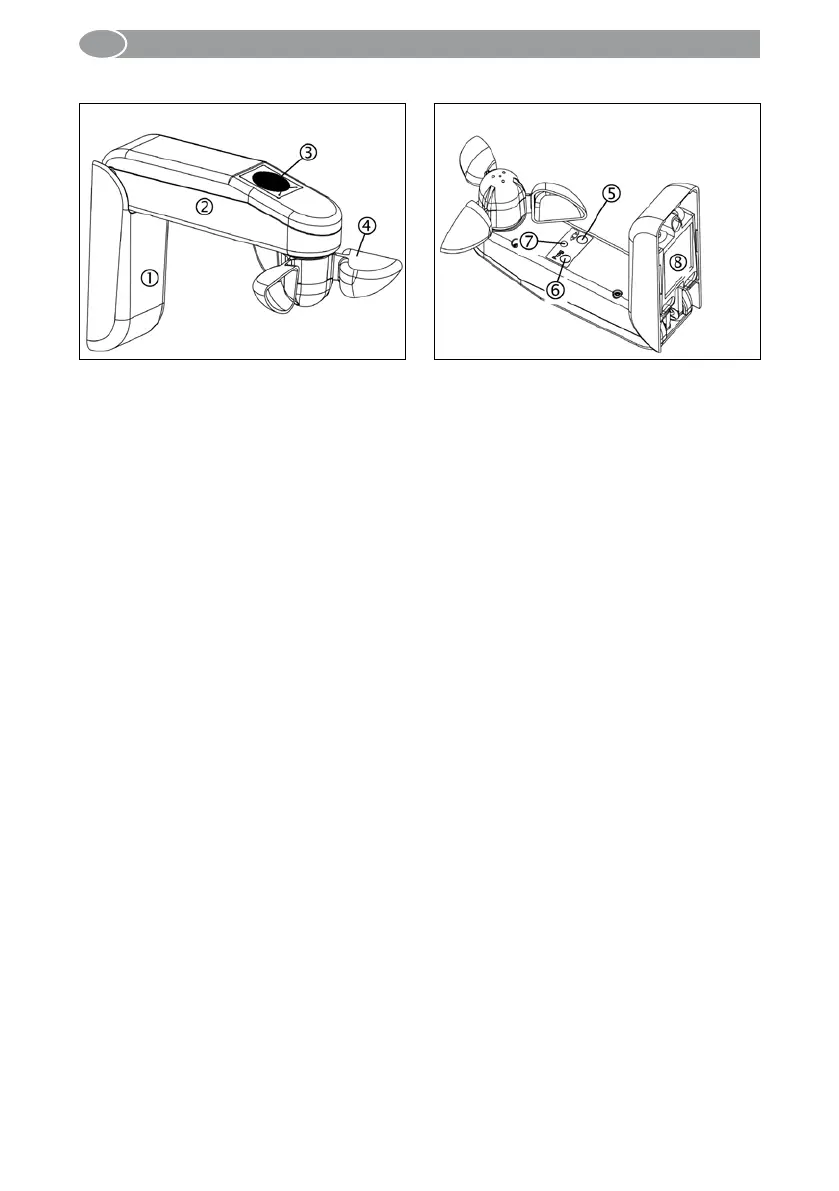

3. Widok urządzenia
Widok z góry Widok z dołu
1 Tylna część urządzenia z osłoną roz-
dzielnika
2 Górna część urządzenia z elektroniką
3 Czujnik deszczu (tylko WSRF)
4 Wiatrak
5 Przycisk Toggle (Przycisk GÓRA/
STOP/DÓŁ/STOP)
6 Przycisk programowania (PROG)
7 Kontrolka LED (wyświetlanie trybu
pracy)
8 Skrzynka zaciskowa z otworami na
śruby i tabliczką znamionową
4. Zawartość opakowania
Opakowanie kartonowe zawiera następujące elementy:
• 1 szt. czujnik commeo Sensor WS/WSRF
• 1 szt. instrukcja obsługi
• 3 szt. śruby mocujące DIN 7981 - Ø 4,2 x 50 mm (Torx 20) i kołek rozporowy S8
Potrzebne narzędzia:
• Śrubokręt Torx T10 (osłona rozdzielnika), zalecany: z kontrolą momentu obrotowego
• Śrubokręt Torx T20 (śruba mocująca) i wiertło Ø 8 mm (do kołków S8)
• Śrubokręt, 3 mm (elektryczne zaciski przyłączeniowe)
