52
F
Montage/Connexion

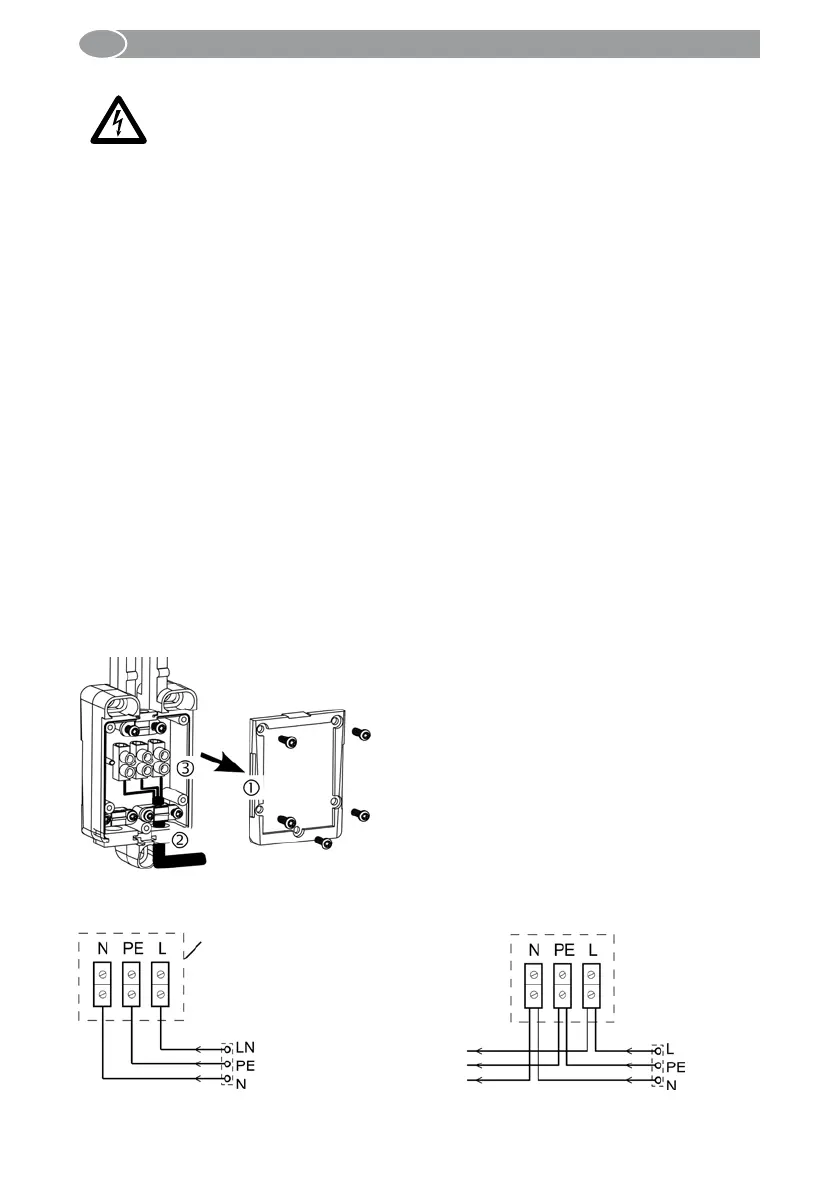

5.3. Branchement électrique
Attention !
• Risque d’électrocution.
• Connexion seulement par un électricien autorisé.
• Avant de procéder au montage ou à des travaux de maintenance, dé
connecter les câbles de branchement de la totalité de l’installation.
• Prendre les mesures de sécurité nécessaires afin d’éviter toute activation
involontaire de l’installation.
Préparation
1. Retirer les 5 vis de fixation et le couvercle du boîtier de dérivation ①.
2. Perforer l’un des deux passages ②, y faire passer le câble d’alimentation réseau.
3. Brancher le capteur commeo Sensor WS/WSRF à la tension réseau (230 V, 50/60 Hz)
et l’installer conformément à l’identification des bornes ③.
4. Fixer le câble réseau à l’aide de l’étrier de sécurité.
5. Poser le couvercle et remettre les vis de fixation en les serrant au maximum à
1,2 Nm.
Remarque :
La section de câble maximum est de 1,5 mm².
Deux câbles doivent être branchés sur chaque borne, soit 2 x 1,5 mm² par borne
(max.).
Un deuxième câble peut sortir du boîtier du capteur, par ex. pour brancher un moteur
commeo ③ (tension réseau).
Plan/aperçu des bornes
Boîtier de dérivation avec câble réseau simple
Boîtier de dérivation avec câble réseau et câble de transfert réseau
Vers le
moteur
commeo
230 V
50/60 Hz
230 V
50/60 Hz
Boîtier de dériva-
tion du commeo
Sensor WS/WSRF
Attention !
