Geräteansichten/Lieferumfang

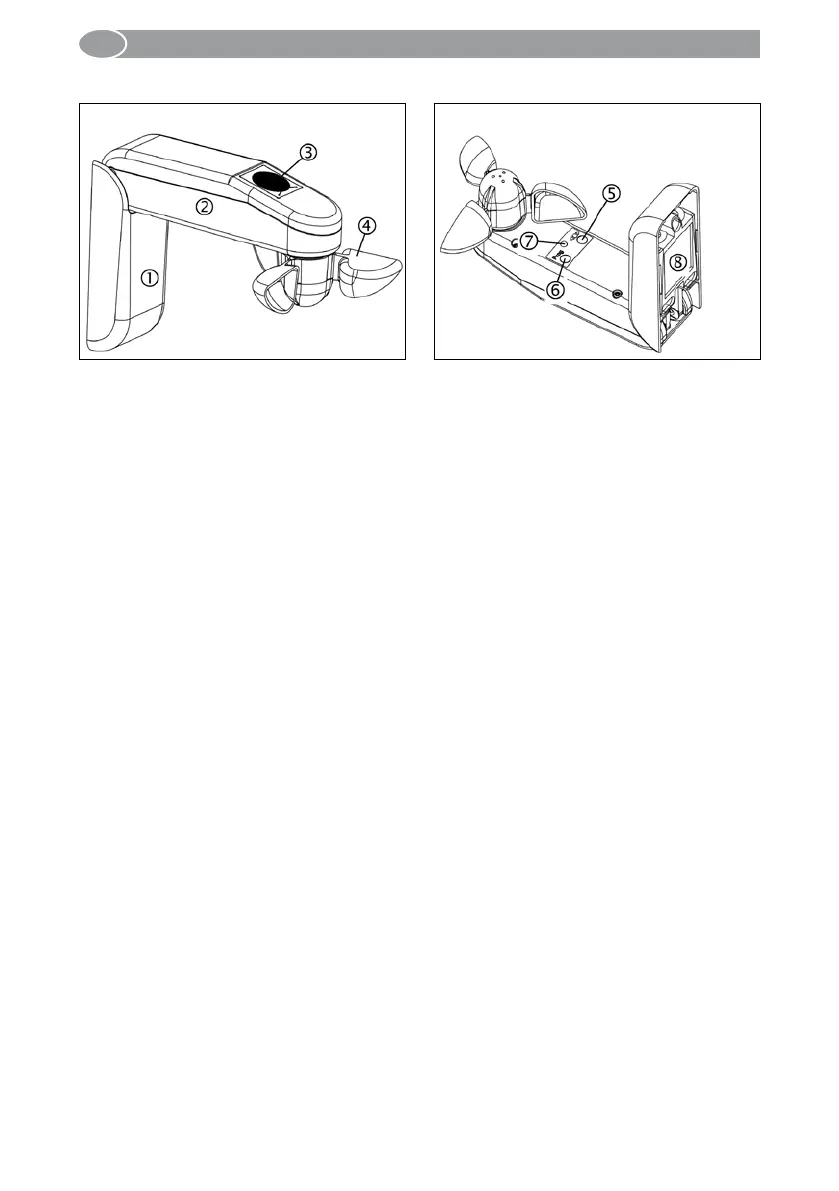

3. Geräteansichten
Ansicht von vorn (oben) Ansicht von hinten (unten)
1 Hinteres Geräteteil mit
Verteilerabdeckung
2 Oberes Geräteteil mit Elektronik
3 Regensensor (nur WSRF)
4 Windrad
5 Toggle-Taste (AUF/STOPP/AB/
STOPP-Taste)
6 Programmier-Taste (PROG)
7 LED (Anzeige Betriebszustand)
8 Klemmenkasten mit Schraublöchern
und Typenschild
4. Lieferumfang
Die Kartonverpackung beinhaltet folgende Teile:
• 1 Stück commeo Sensor WS/WSRF
• 1 Stück Betriebsanleitung
• 3 Stück Befestigungsschrauben DIN 7981 – Ø 4,2 × 50 mm (Torx 20) und
Spreizdübel S8
Benötigtes Werkzeug:
• Schraubendreher Torx T10 (Verteilerdeckel), empfohlen: mit Drehmomentkontrolle
• Schraubendreher Torx T20 (Befestigungsschraube) und Bohrer Ø 8 mm (für Spreiz-
dübel S8)
• Schraubendreher, 3 mm (elektrische Anschlussklemmen)
