Apparaataanzichten/Omvang van de levering

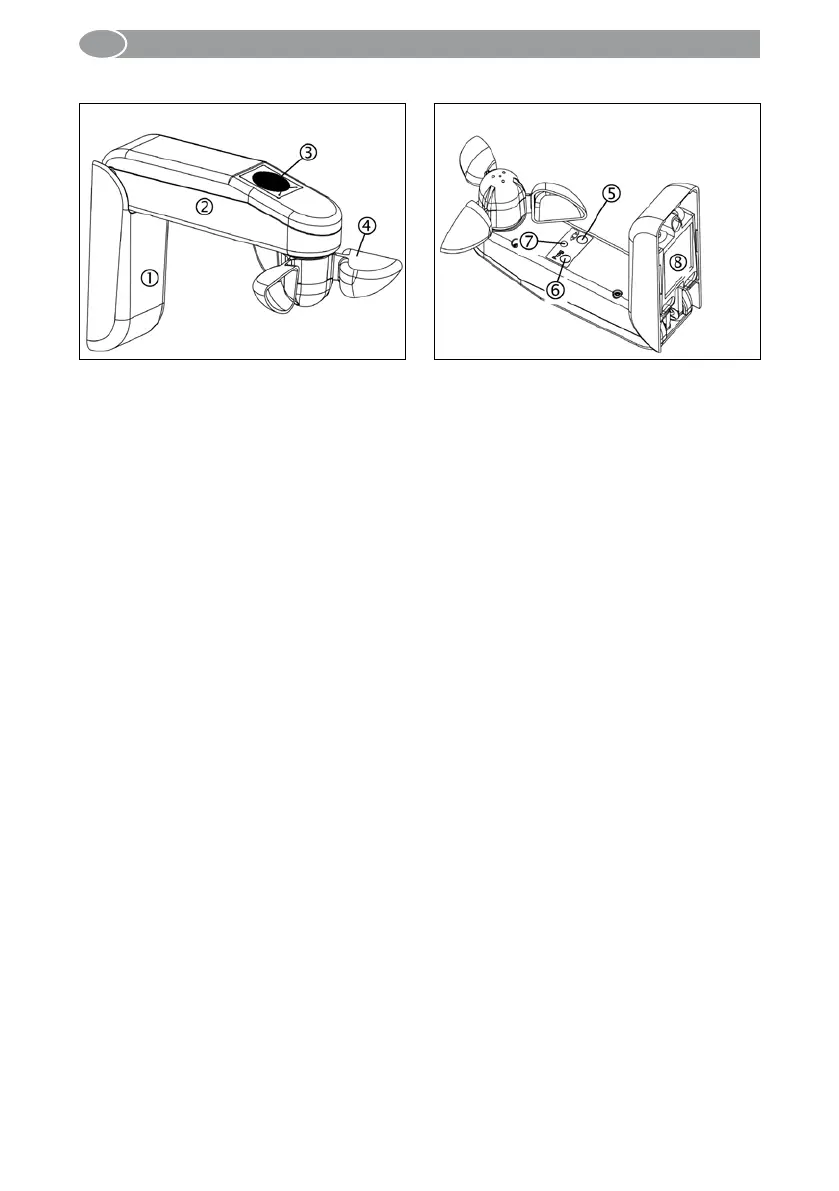

3. Apparaataanzichten
Vooraanzicht (boven) Onderaanzicht (onder)
1 Achterste apparaatonderdeel met
verdeelstukafdekking
2 Bovenste apparaatonderdeel met
elektronica
3 Regensensor (enkel WSRF)
4 Windwiel
5 Toggle-toets (OP/STOP/NEER/STOP-
toets)
6 Programmeringstoets (PROG)
7 LED (weergave bedrijfstoestand)
8 Aansluitkast met schroefgaten en
typeplaatje
4. Omvang van de levering
De kartonnen verpakking bevat volgende delen:
• 1 stuk commeo Sensor WS/WSRF
• 1 stuk afstelhandleiding
• 3 stuks bevestigingsschroeven DIN 7981 – Ø 4,2 × 50 mm (Torx 20) en
expansieankers S8
Vereiste tools:
• Schroevendraaier Torx T10 (verdeelstukafdekking), aanbevolen: met koppelregeling
• Schroevendraaier Torx T20 (bevestigingsschroeven) en Ø 8 mm-boor (voor expan-
sieankers S8)
• Schroevendraaier, 3 mm (elektrische aansluitklemmen)
