16
Manual – MOVI-PLC® advanced DHE41B/DHF41B/DHR41B Controller
4
Installing the MOVI-PLC® advanced DHE41B controller
Mounting/Installation Instructions
4.3 Installing the MOVI-PLC
®
advanced DHE41B controller

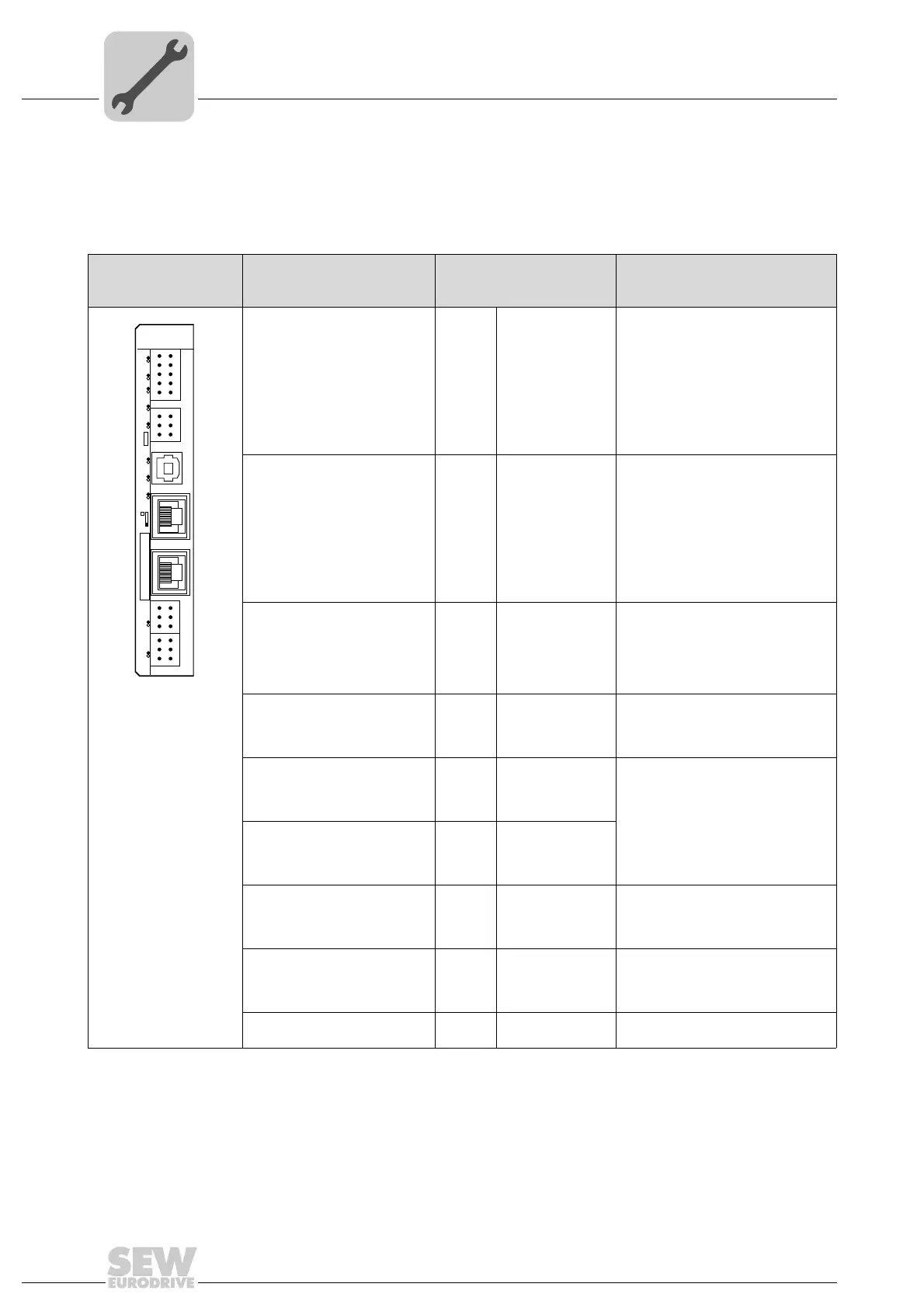

4.3.1 Function description of the terminals, DIP switches and LEDs
Front view
MOVI-PLC
®
advanced
controller DHE41B
Designation
LED
DIP switches
Terminal
Function
60108AXX
LED LED 1
LED 2
LED 3
LED 4
LED 5
LED 6
LED 7
LED 8
LED 9
LED10
CAN 1 status
CAN 2 status
IEC progr. status
PLC status
User LED
DIO6/7
DIO4/5
DIO2/3
DIO0/1
24 V / I/O OK
Status of CAN 1 system bus
Status of CAN 2 system bus
Status of control program
Status of control firmware
Freely programmable
Status input or output DIO 6/7
Status input or output DIO 4/5
Status input or output DIO 2/3
Status input or output DIO 0/1
Status of voltage supply I/O
Terminal X31:
Binary inputs and outputs
(plug-in terminals)
X31:1
X31:2
X31:3
X31:4
X31:5
X31:6
X31:7
X31:8
X31:9
X31:10
+24 V input
REF24V
DIO 0
DIO 1
DIO 2
DIO 3
DIO 4
DIO 5
DIO 6
DIO 7
Voltage input DC+24 V
Reference potential for binary signals
Binary input or output (DIO 0)
Binary input or output (DIO 1)
Binary input or output (DIO 2)
Binary input or output (DIO 3)
Binary input or output (DIO 4)
Binary input or output (DIO 5)
Binary input or output (DIO 6)
Binary input or output (DIO 7)
Terminal X34:
RS485 interfaces COM1,
COM2
(plug-in terminals)
X34:1
X34:2
X34:3
X34:4
X34:5
X34:6
RS+
RS+ insulated
RS–
RS– insulated
DGND
GND insulated
Signal RS485+ (COM 1)
Signal RS485+ insulated (COM 2)
Signal RS485– (COM 1)
Signal RS485– insulated (COM 2)
Reference potential (COM 1)
Reference potential (COM 2)
Connector X35:
USB connection
(In preparation)
X35:1
X35:2
X35:3
X35:4
USB+5 V
USB–
USB+
DGND
DC 5 V power supply
Signal USB–
Signal USB+
Reference potential
Connector X36:
Connection Ethernet 1
System bus (RJ45 socket)
X36
Standard Ethernet assignment
Connector X37:
Connection Ethernet 2
(RJ45 socket)
X37
Terminal X32:
System bus CAN 2
(electrically isolated)
(plug-in terminals)
X32:1
X32:2
X32:3
REF_CAN 2
CAN 2H
CAN 2L
Reference potential for system bus
CAN 2
System bus CAN 2 high
System bus CAN 2 low
Terminal X33:
System bus CAN 1
(plug-in terminals)
X33:1
X33:2
X33:3
DGND
CAN 1H
CAN 1L
Reference potential for system bus
CAN 1
System bus CAN 1 high
System bus CAN 1 low
DIP switch S1
Top
Bottom
Default IP address (192.168.10.4)
Ethernet 2 connection
X35
X36
X37
2
4
6
1
3
5
X34
DHE41B
1
2
3
1
3
4
2
1
2
3
1
2
3
1
2
3
X32X33
2
4
6
1
3
5
8
10
7
9
X31
T1
S1
L1 L2 L3 L5XM L6 L7 L8 L9L4 L1 0
