7. Uso
i Dopo l’accensione della SBM 855 nel pannello di
comando/pannello di visualizzazione viene visualiz-
zata nei display per alcuni secondi la versione del
software. Dopodiché entrambi i display indicano il
valore
0.
r E L.
1.19
7.1 Pannello di comando/pannello di
visualizzazione
7.1.1 Panoramica dei LED
651009-04 _Cv
1
3
5
67
8
9
10
11
2
4
12

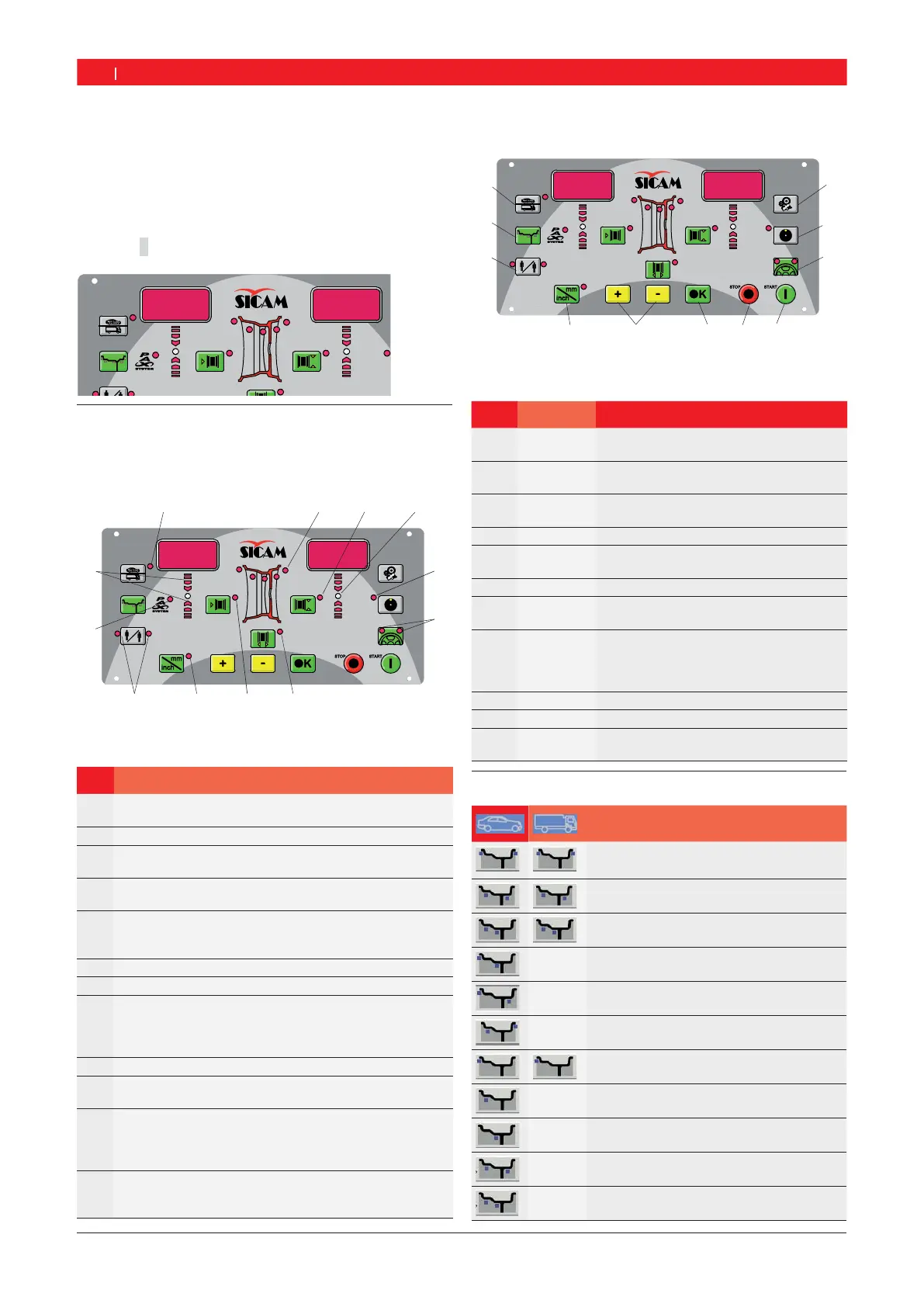

Fig. 4: LED disposti sul pannello di comando/pannello di visua-
lizzazione
Pos. Descrizione
1 Indicazione del programma di equilibratura attivo (selezi-
onato) e delle posizioni di equilibratura (vedi cap. 7.2)
2 Indicazione del diametro del cerchione
3 Indicazione del punto di equilibratura, si illumina di ver-
de al raggiungimento della posizione di equilibratura
4 Indicazione del programma Match; si illumina in caso di
programma Match attivo
5 Indicazione programma Split e programma Match;
si illumina quando entrambi i programmi sono attivi
(vedi cap. 8.4.2 e cap. 9)
6 Indicazione della larghezza del cerchio
7 Indicazione distanza da SBM 855
8 Indicazione dell’unità di misura per larghezza cerchione e
diametro cerchione;
illuminato = mm,
non illuminato = inch
9 Indicazione utente selezionato
10 Indicazione programma di equilibratura,
si illumina in caso di programma Pax selezionato
11 Indicazione del senso di rotazione per la posizione di
equilibratura;
in alto = ruotare in senso orario,
in basso = ruotare in senso antiorario
12 Indicazione della ruota da equilibrare
illuminato = ruota di autovettura,
non illuminato = ruota di veicolo industriale
7.1.2 Tasti di comando
1
2
3
5
6
8
9
10
651009-05_Cv
11
74
Fig. 5: Tasti disposti sul pannello di comando/pannello di visu-
alizzazione
Pos. Tasto Descrizione
1<MENU> Effettuare le impostazioni di base e con-
fermare i dati immessi.
2<MATCH> Selezionare il programma Match (minimiz-
zazione dello squilibrio).
3<SPLIT> Richiamare/terminare il programma per la
ripartizione dei pesi di equilibratura.
4<START> Avviare la misurazione.
5<STOP> Arrestare la misurazione, bloccare la
SBM 855 in caso di emergenza.
6<OK> Confermare i dati immessi
7<-> oppure
<+>
Modificare i valori di distanza cerchione,
diametro cerchione e larghezza cerchione.
8<mm/inch> Selezionare l’unità di misura in caso di im-
missione manuale del diametro del cerchi-
one e della larghezza del cerchione.
Senza funzione per distanza cerchione.
9<Utente> Selezionare l’utente
10 <MODE> Selezionare il programma di equilibratura.
11 <Tipo
ruota>
Commutazione ruota autovettura/ruota
veicolo industriale
7.2 Programmi di equilibratura
Tasto
Programma standard per pesi a serraggio
Alu1: programma standard per pesi adesivi
Alu2: pesi adesivi nascosti
Alu3: lato interno pesi a serraggio /
lato esterno pesi adesivi nascosti
Alu4: lato interno pesi a serraggio /
lato esterno pesi adesivi
Alu5: lato interno pesi adesivi /
lato esterno pesi a serraggio
Equilibratura statica nel livello 1
Equilibratura statica nel livello 2
Equilibratura statica nel livello 3
Pax1: (cerchione Pax) per pesi adesivi
Pax2: (cerchione Pax) per pesi adesivi
nascosti
