4.4 Monter le capot de protection
1. Glisser le capot de protection sur l'axe.
651044-06 _Mi
2
3
4
5
1

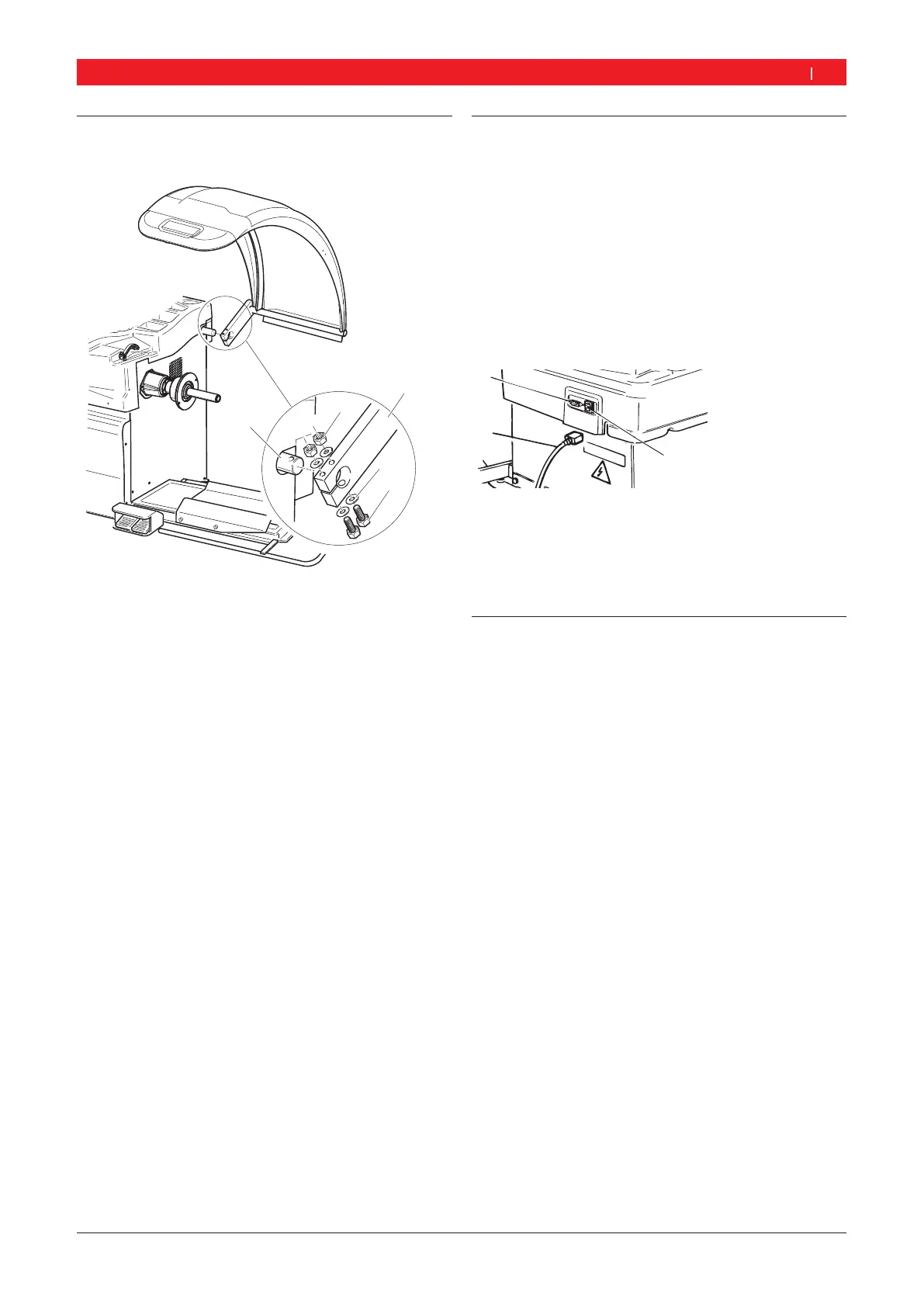

Fig. 2: Mise en place du capot de protection sur le SBM 855
1 Capot de protection
2 Vis à six pans creux
3 Rondelle
4 Ecrou
5 Axe
2. Faire passer la vis à six pans creux et la rondelle à
travers l'ouverture de la bride de fixation et serrer
légèrement.
3. Régler l'inclinaison du capot de protection: Lorsque
le capot de protection est ouvert, l'avant du capot
doit se trouver à une hauteur du sol d'environ 1900
mm.
4. Serrer la vis à six pans creux;
! Après le serrage, vérifier si, lorsque la protection est
fermée, l'avant du capot de protection se trouve à
une hauteur du sol d'environ 1000 mm.
4.5 Raccordement électrique
!
Ne raccorder le SBM 855 au réseau électrique que si
la tension secteur est identique à la tension indiquée
sur la plaque signalétique.
1. Vérifier si la tension secteur est identique à la tensi-
on nominale indiquée sur la plaque signalétique.
2. Protéger le branchement secteur du SBM 855
d’après les normes du pays. La protection du bran-
chement secteur est à la charge du client.
3. Brancher le cordon secteur sur le SBM 855.
651012-04 _Sr
1
2
3
Fig. 3: Raccordement électrique
1 Interrupteur marche/arrêt
2 Branchement secteur
3 Cordon secteur
4.6 Contrôler le sens de rotation
1. Vérifier si le SBM 855 est branché correctement
sur le secteur.
2. Mettre le SBM 855 en marche par l’interrupteur
Marche/Arrêt.
3. Appuyer sur << > ou fermer le capot de protection.
L’arbre tourne.
4. Le sens de rotation peut être contrôlé.
i Le bons sens de rotation est indiqué par une flèche
à droite de la bride.
i Si le sens de rotation est incorrect, le SBM 855
s’arrête immédiatement et un message d’erreur ap-
paraît
sur l’écran (voir le chapitre 11.).
