656 229 2010-11-22| Sicam snc società unipersonale
Produktbeschreibung | SBM 855 | 73 de
3.5 SBM 855
651044-01 _Mi
1
3
4
5
6
7
9
8
10/1
10
10/2
2
11
12
13

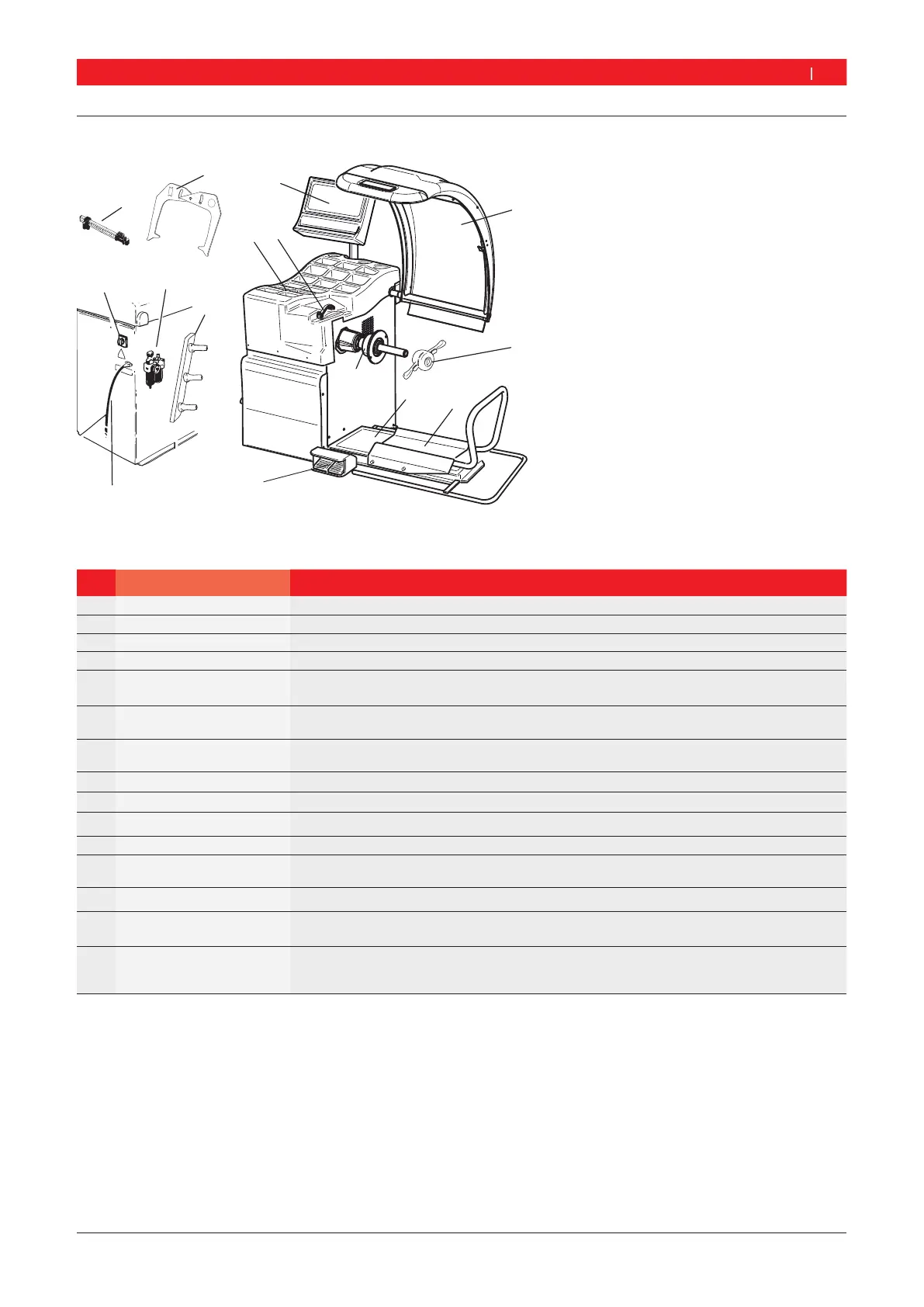

Fig. 1: SBM 855
Pos. Bezeichnung Funktionen
1 Ein-/Aus-Schalter Ein- und Ausschalten.
2 Spannmittelhalter Aufbewahrung des Zubehörs.
3 Netzanschlussleitung Anschluss Netzleitung.
4 Ablage Ablage für Auswuchtgewichte und Zubehör.
5 Bedienfeld/Anzeigefeld Anzeige Software (Messwerte und Bedienhinweise).
Bedienung SBM 855, siehe Kap. 7
6 Messschieber Felgenabstand erfassen.
Positionen zur Befestigung der Klebegewichte ermitteln.
7 Radschutzhaube Schutz des Bedieners vor wegfliegenden Partikeln (z. B. Schmutz, Wasser).
Start der Messung durch Schließen der Radschutzhaube.
8 Spannmutter Rad auf dem Konus zentrieren und befestigen.
9 Mittenzentrierflansch Rad befestigen.
10 Radlift Hebevorrichtung als Unterstützung für die Befestigung und das Entfernen des Rades
10/1 Radliftschlitten horizontal verschiebbare Radablage
10/2 Pedal linkes Pedal: Anheben der Radablage,
rechtes Pedal: Senken der Radablage
11 Manueller Messschieber Dient als Ersatz, wenn der Messschieber (elektronisch) defekt ist.
12 Messzirkel Dient als Ersatz, wenn die Felgenbreite und der Felgendurchmesser nicht mit
Messschieber (elektronisch)/Laser erfassbar sind.
13 Wartungseinheit Arbeitsdruck kontrollieren/einstellen.
Verunreinigungen beseitigen.
Druckluftsystem mit Öl versorgen.
