Equilibratura della ruota | SBM 855 | 15 it
656 229 2010-11-22| Sicam snc società unipersonale
8. Equilibratura della ruota
AVVERTENZA – ruote non correttamente
equilibrate
Pericolo di lesioni dovute a caratteristiche di
marcia modificate del veicolo.
La WBE 4220 deve essere installata su
un fondo piano e saldamente avvitata al
pavimento.
La flangia prescritta deve essere montata
sull’albero pulito e privo di grasso.
Utilizzare gli accessori prescritti (cono,
anelli distanziali).
Il cerchione deve aderire perfettamente
alla flangia, rimuovere eventuali impurità.
Dopo l’applicazione dei pesi di equilibratu-
ra effettuare una misurazione di controllo.
i Nella seguente descrizione l’audio e l’avvio automatico
sono attivati (vedi cap. 10).
1. Accendere la SBM 855 tramite l’interruttore
ON/OFF.
Vengono visualizzate per breve tempo la versione
hardware (ad es. 0.2) e la versione software (ad
es.1.05).
8.1 Selezione del programma di
equilibratura
i In caso di ruote con una larghezza inferiore a 3,5" si
consiglia l’equilibratura statica: in questo caso viene
immesso solo il valore del diametro del cerchione. I
valori per distanza e larghezza del cerchione possono
essere impostati su un valore qualsiasi in inch o mm.
Premendo il tasto <Tipo ruota> è possibile commutare
tra ruota di autovettura e ruota di autocarro.
Premendo il tasto <MODE> si possono consecutiva-
mente richiamare e selezionare i diversi programmi
di equilibratura.
"Tramite i LED (fig. 4, pos. 1) vengono visualizzate
le posizioni dei livelli di equilibratura per ciascun
programma di equilibratura.
i Se è selezionato un programma di equilibratura PAX si
illumina addizionalmente il LED Pax (fi g. 4, pos. 10).
8.2 Immissione dei dati ruota

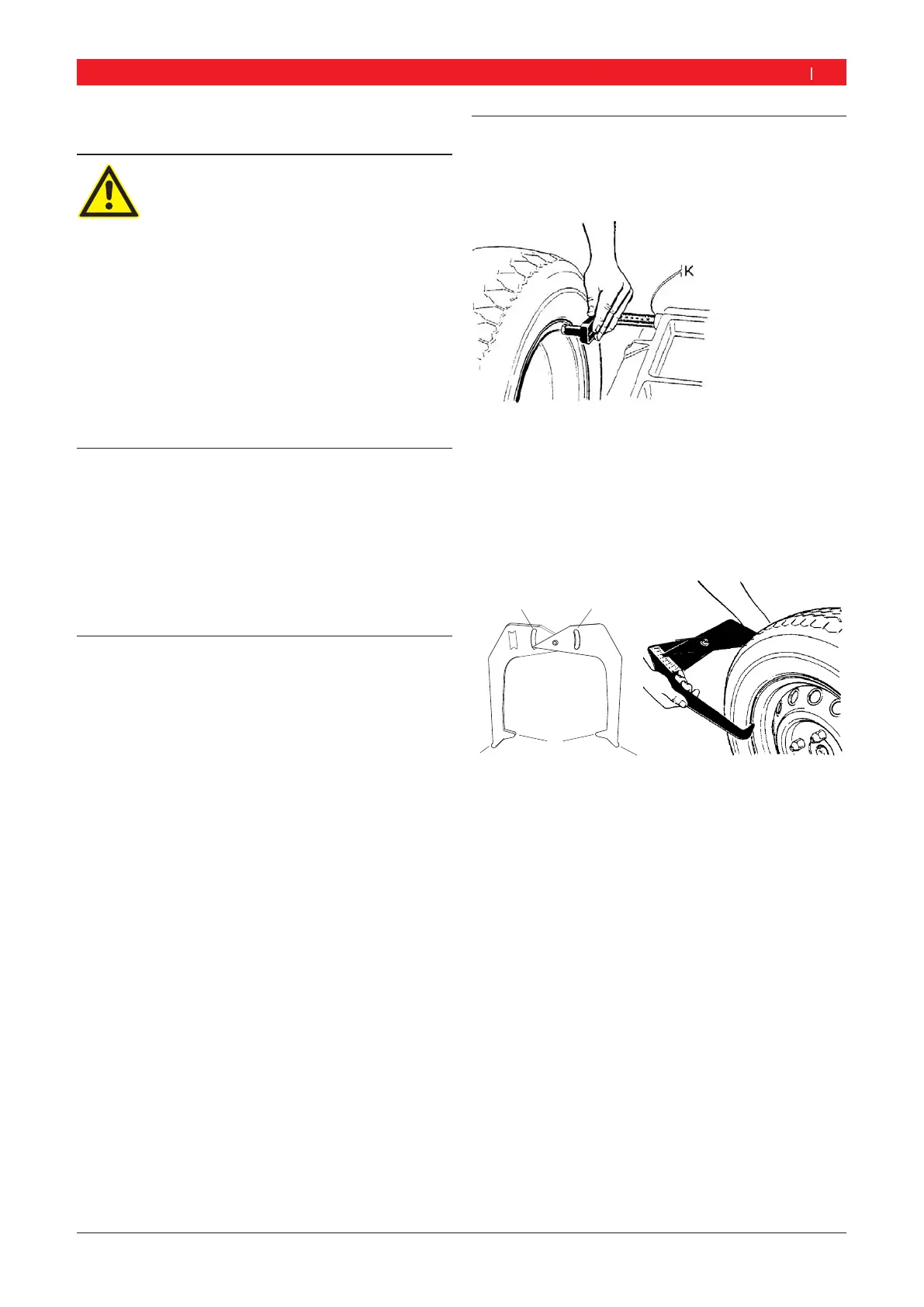

1. Posizionare il calibro a corsoio per la distanza del
cerchione sul cerchione e rilevare il valore "K".
651012-12_Sr
2. Selezionare la distanza del cerchione rilevato tramite il
tasto <–> o <+> per distanza cerchione (fig. 4, pos. 7).
3. Rilevare la larghezza del cerchione (leggerla sul
cerchione stesso o misurarla tramite il compasso di
misurazione).
1
2
4
3
2
1
651012-11_Sr
Fig. 6: Rilevamento dei dati ruota tramite il compasso di misu-
razione
1 Scala per diametro cerchione
2 Punta esterna per diametro cerchione
3 Punta interna per larghezza cerchione
4 Scala per larghezza cerchione
4. Selezionare la larghezza del cerchione rilevata tra-
mite il tasto <–> o <+> per larghezza cerchione (fig. ,
pos. 6).
5. Rilevare il diametro del cerchione (leggerlo sul
cerchione stesso o misurarlo tramite il compasso di
misurazione).
6. Selezionare il diametro del cerchione rilevato tramite il
tasto <–> o <+> per diametro cerchione (fig. 4, pos. 2).
"Tutti i dati ruota necessari sono stati rilevati.
