Prima messa in funzione | SBM 855 | 9 it
656 229 2010-11-22| Sicam snc società unipersonale
4.5 Collegamento elettrico
!
Collegare SBM 855 alla rete elettrica solo se la tensi-
one di rete presente e la tensione nominale indicata
sulla targhetta di identificazione coincidono.
1. Verificare che la tensione di rete coincida con la
tensione nominale indicata sulla targhetta di identi-
ficazione.
2. Proteggere il collegamento alla rete elettrica di
SBM 855 in conformità alla normativa specifica
nazionale. La predisposizione di una protezione
dell’attacco alla rete è a carico del cliente.
3. Collegare il cavo di alimentazione elettrica
a SBM 855.
651012-04 _Sr
1
2
3

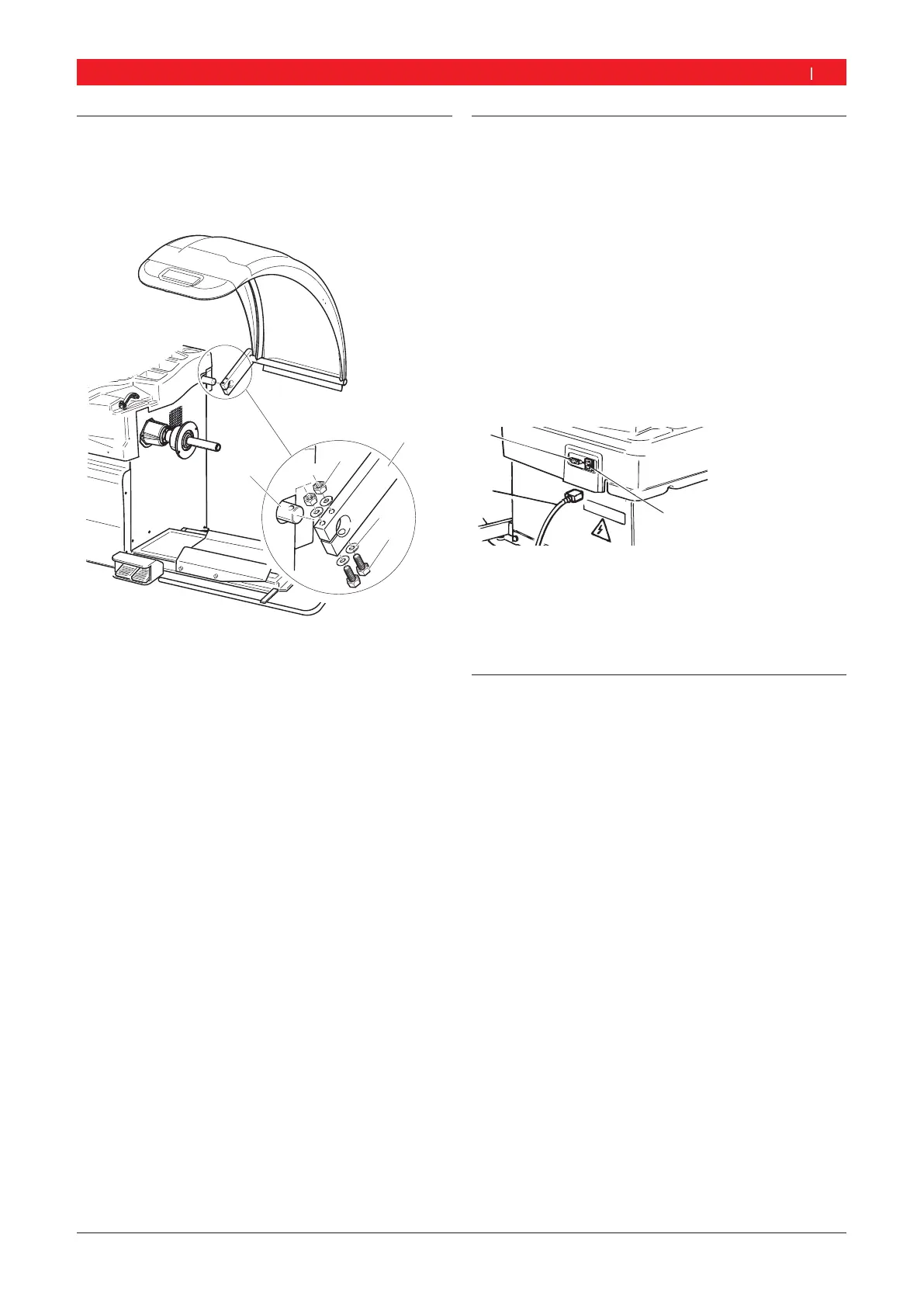

Fig. 3: Collegamento elettrico
1 Interruttore ON/OFF
2 Presa per attacco alla rete elettrica
3 Cavo di alimentazione elettrica
4.6 Controllo del senso di rotazione
1. Controllare se la SBM 855 è collegata correttamente
alla rete elettrica.
2. Accendere SBM 855 tramite l’interruttore ON/OFF.
3. Chiudere la calotta di protezione ruota o premere il
tasto < >
 L’albero gira.
4. Controllare il senso di rotazione dell’albero.
i Il senso di rotazione corretto viene indicato da una
freccia gialla su SBM 855. Questa freccia si trova a
destra della flangia.
i In caso di senso di rotazione non corretto, SBM 855
si arresta immediatamente e viene visualizzato il
messaggio di errore
(vedi cap. 11).
4.4 Montaggio della calotta di protezione
ruota
1. Applicare la calotta di protezione ruota sui perni di
alloggiamento.
651044-06 _Mi
2
3
4
5
1
Fig. 2: Montaggio della calotta di protezione ruota sulla
SBM 855
1 Calotta di protezione ruota
2 Vite ad esagono cavo
3 Rondella
4 Dado
5 Perno di alloggiamento
2. Far passare la vite ad esagono cavo e la rondella
attraverso il foro della flangia di fissaggio e stringere
la vite leggermente.
3. Regolare l’inclinazione della copertura di protezione:
con la calotta di protezione ruota aperta, la parte an-
teriore della calotta di protezione ruota deve trovarsi
ad un’altezza di circa 1900 mm dal suolo
4. Serrare la vite ad esagono cavo;
! Dopo il serraggio verificare che con il dispositivo di
protezione chiuso la parte anteriore della calotta di
protezione ruota si trovi ad un’altezza di circa 1000
mm dal suolo.
