74 | SBM 855 | Erstinbetriebnahmede

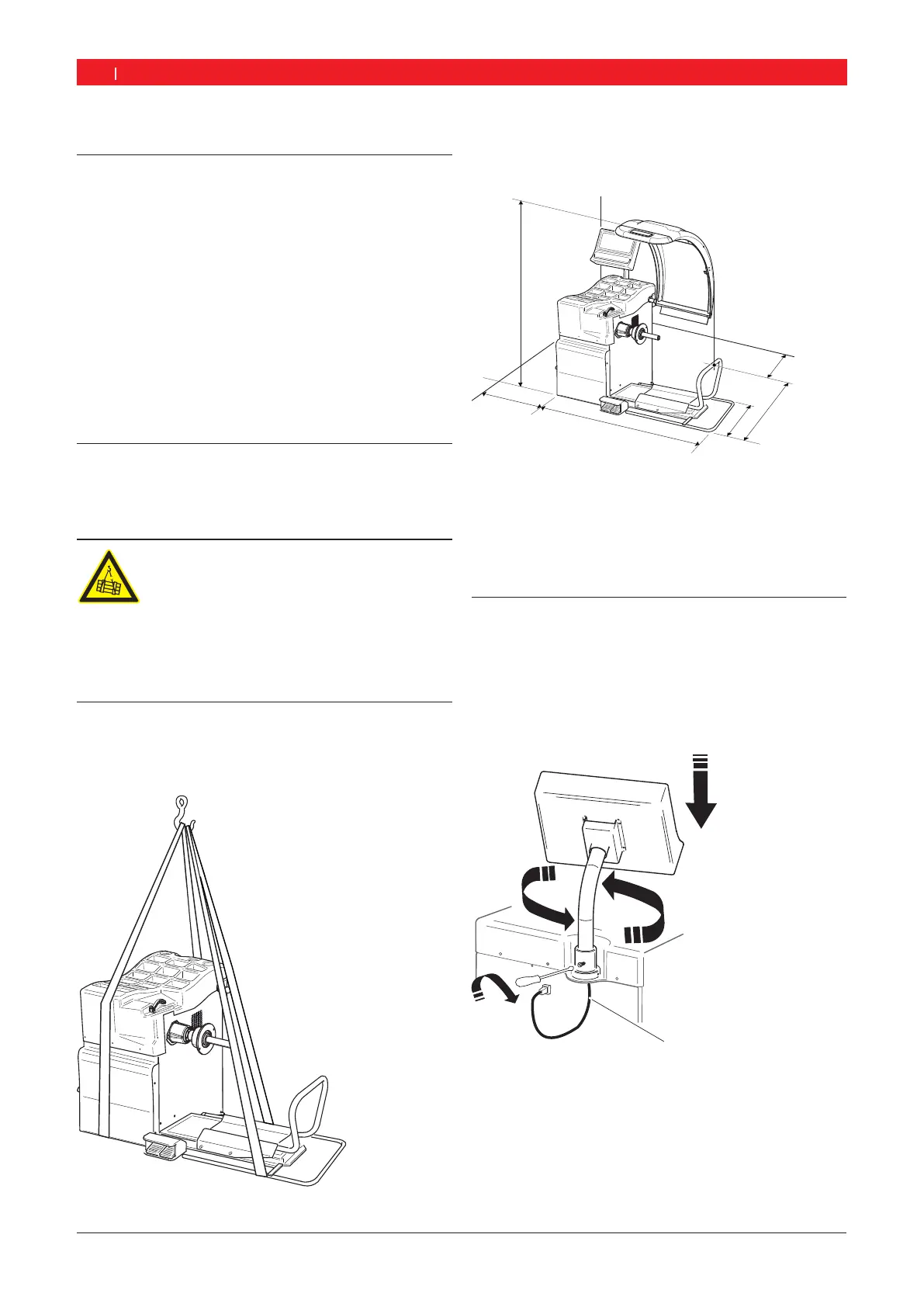

4. Erstinbetriebnahme
4.1 Auspacken
1. Bandstahl und Halteklammern entfernen.
2. Verpackung vorsichtig nach oben entfernen.
3. Radschutzhaube, Zubehör und Verpackungsmaterial
aus der Verpackungseinheit entnehmen.
i Prüfen, ob sich SBM 855 und Zubehör in einwand-
freiem Zustand befinden und keine sichtbar beschä-
digten Teile aufweisen. Im Zweifelsfall sehen Sie
von der Inbetriebnahme ab und wenden sich an den
Kundendienst.
i Das Verpackungsmaterial über entsprechende Sam-
melstellen entsorgen.
4.2 Aufstellen
1. Die Schrauben lösen, mit denen SBM 855 auf der
Palette befestigt ist.
WARNUNG – Defekte oder falsch befestigte
Hebegurte!
Verletzungsgefahr durch Herunterfallen von
WBE 4220.
 Hebegurte vor dem Anbringen auf Material-
schäden prüfen.
 Hebegurte gleichmäßig anziehen.
 WBE 4220 vorsichtig anheben.
2. Hebegurte mit gleicher Länge und ausreichender
Tragkraft (mindestens 100 kg) nach Abbildung an-
bringen.
651044-02 _Mi
3. SBM 855 mit einem Hebekran anheben. Im vorge-
sehenen Bereich aufstellen, dabei die angegebenen
Mindestabstände beachten.
500
900
500
2000
1950
1350
651044-03 _Mi
i Für einen sicheren und ergonomischen Gebrauch
von SBM 855 ist es ratsam, diese in einem Abstand
von 500 mm von der nächsten Wand aufzustellen.
4. SBM 855 an mindestens 3 Punkten am Boden befes-
tigen.
4.3 Bedienfeld fixieren und anschließen
1. Säule des Bedienfeld komplett in der dafür vorgese-
henen Buchse hinter den Gewichtsfächern versenken.
2. Bedienfeld in die gewünschte Position drehen und
die Säule mit der Schraube fixieren.
3. Interface Leitung (Pos. 1) mit dem Interfacean-
schluss auf der Rückseite von SBM 855 verbinden.
1
651043-04_Mi
