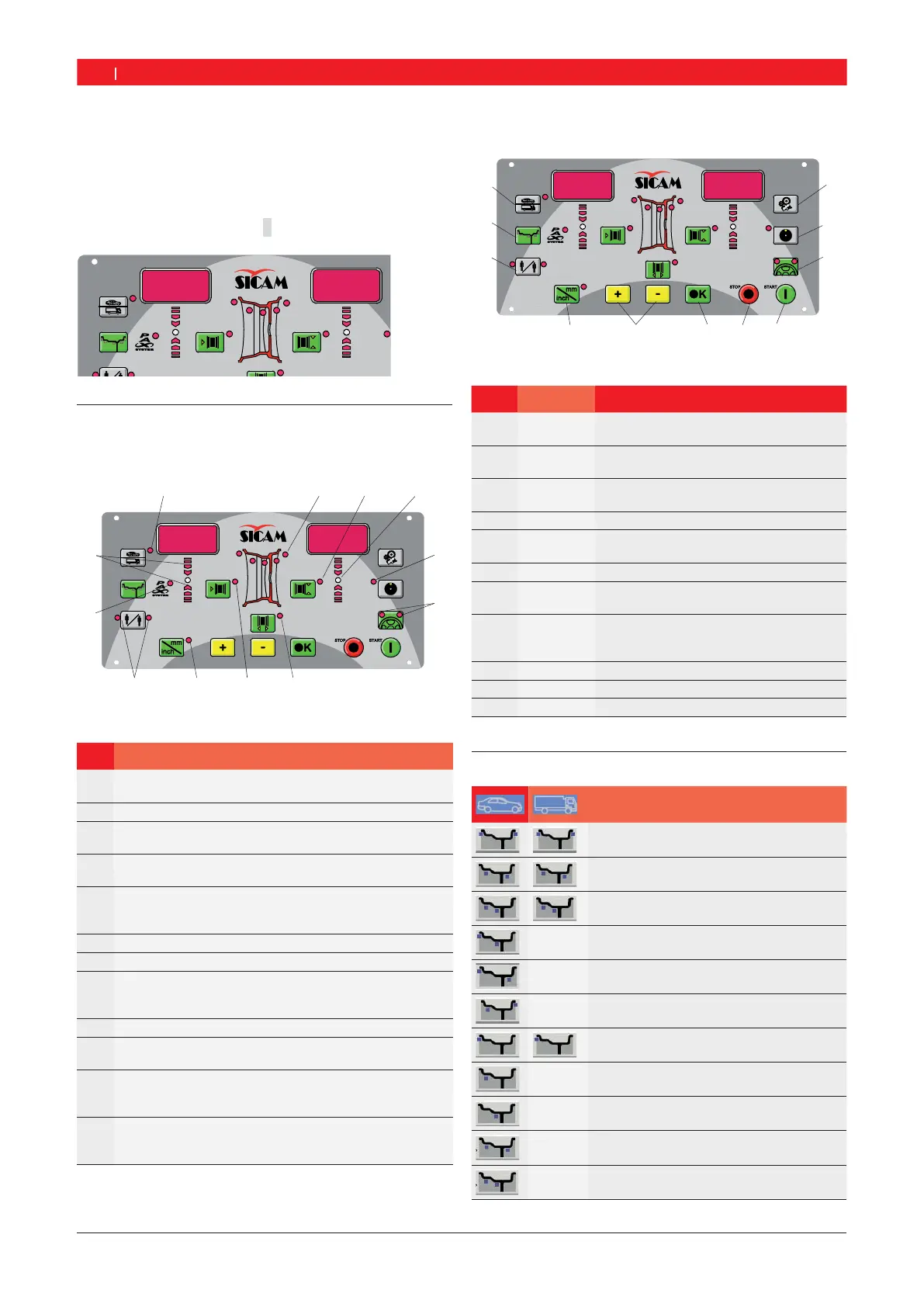

80 | SBM 855 | Bedienungde
7. Bedienung
i Nach dem Einschalten von SBM 855 wird im Bedien-
feld/Anzeigefeld in den Displays einige Sekunden
lang die Softwareversion angezeigt. Danach zeigen
beide Displays den Wert
0 an.
r E L.
1.19
7.1 Bedienfeld/Anzeigefeld
7.1.1 Übersicht LEDs
651009-04 _Cv
1
3
5
67
8
9
10
11
2
4
12
Fig. 4: LEDs auf Bedienfeld/Anzeigefeld
Pos. Beschreibung
1 Anzeige des aktiven (gewählten) Auswuchtprogramms
und der Auswuchtpositionen (siehe Kap. 7.2)
2 Anzeige Felgendurchmesser
3 Anzeige Auswuchtstelle,
leuchtet grün, wenn Auswuchtposition erreicht ist
4 Anzeige Match-Programm, leuchtet bei aktivem Match-
Programm
5 Anzeige Split-Programm und Match-Programm,
leuchtet, wenn Programme aktiv sind (siehe Kap. 8.4.2/
und Kap. 9)
6 Anzeige Felgenbreite
7 Anzeige Abstand zu SBM 855
8 Anzeige Maßeinheit Felgenbreite und Felgendurchmesser
leuchtet = mm,
leuchtet nicht = inch
9 Anzeige Auswahl Bediener
10 Anzeige Auswuchtprogramm,
leuchtet bei gewähltem Pax-Programm
11 Anzeige zu drehende Richtung Auswuchtposition,
oben = drehen in Uhrzeigersinn,
unten = drehen gegen Uhrzeigersinn
12 Anzeige auszuwuchtendes Rad
leuchtet = Pkw-Rad,
leuchtet nicht = Nkw-Rad
7.1.2 Bedientasten
1
2
3
5
6
8
9
10
651009-05_Cv
11
74
Fig. 5: Tasten Bedienfeld/Anzeigefeld
Pos. Taste Beschreibung
1<MENU> Grundeinstellungen vornehmen und Be-
stätigung der Dateneingabe.
2<MAT-
CHEN>
Auswahl Match-Programm (Unwucht mi-
nimieren).
3<SPLIT> Programm zum Aufteilen der Auswuchtge-
wichte aufrufen und beenden.
4<START> Messung starten.
5<STOPP> Messung beenden,
SBM 855 im Notfall blockieren.
6<OK> Bestätigung der Dateneingabe
7<-> oder
<+>
Ändern der Werte von Felgenabstand,
Felgendurchmesser und Felgenbreite.
8<mm/inch> Maßeinheit wählen bei manueller Eingabe
Felgendurchmesser und Felgenbreite.
Ohne Funktion bei Felgenabstand.
9<Bediener> Auswahl Bediener
10 <MODE> Auswuchtprogramm wählen.
11
<Radtyp> Umschaltung Pkw-Rad / Nkw-Rad
Tab. 1: Funktionen der Bedientasten
7.2 Auswuchtprogramme
Taste
Standardprogramm für Klemmgewichte
Alu1: Standardprogramm für Klebegewichte
Alu2: Verdeckte Klebegewichte
Alu3: Innen Klemmgewichte /
Außen verdeckte Klebegewichte
Alu4: Innen Klemmgewichte /
Außen Klebegewichte
Alu5: Innen Klebegewichte /
Außen Klemmgewichte
Statisches Auswuchten in Ebene 1
Statisches Auswuchten in Ebene 2
Statisches Auswuchten in Ebene 3
Pax1: (Pax-Felge) für Klebegewicht
Pax2: (Pax-Felge) für verdeckte Klebe
gewichte
