Description du produit | SBM 855 | 51 fr
3.5 SBM 855
651044-01 _Mi
1
3
4
5
6
7
9
8
10/1
10
10/2
2
11
12
13

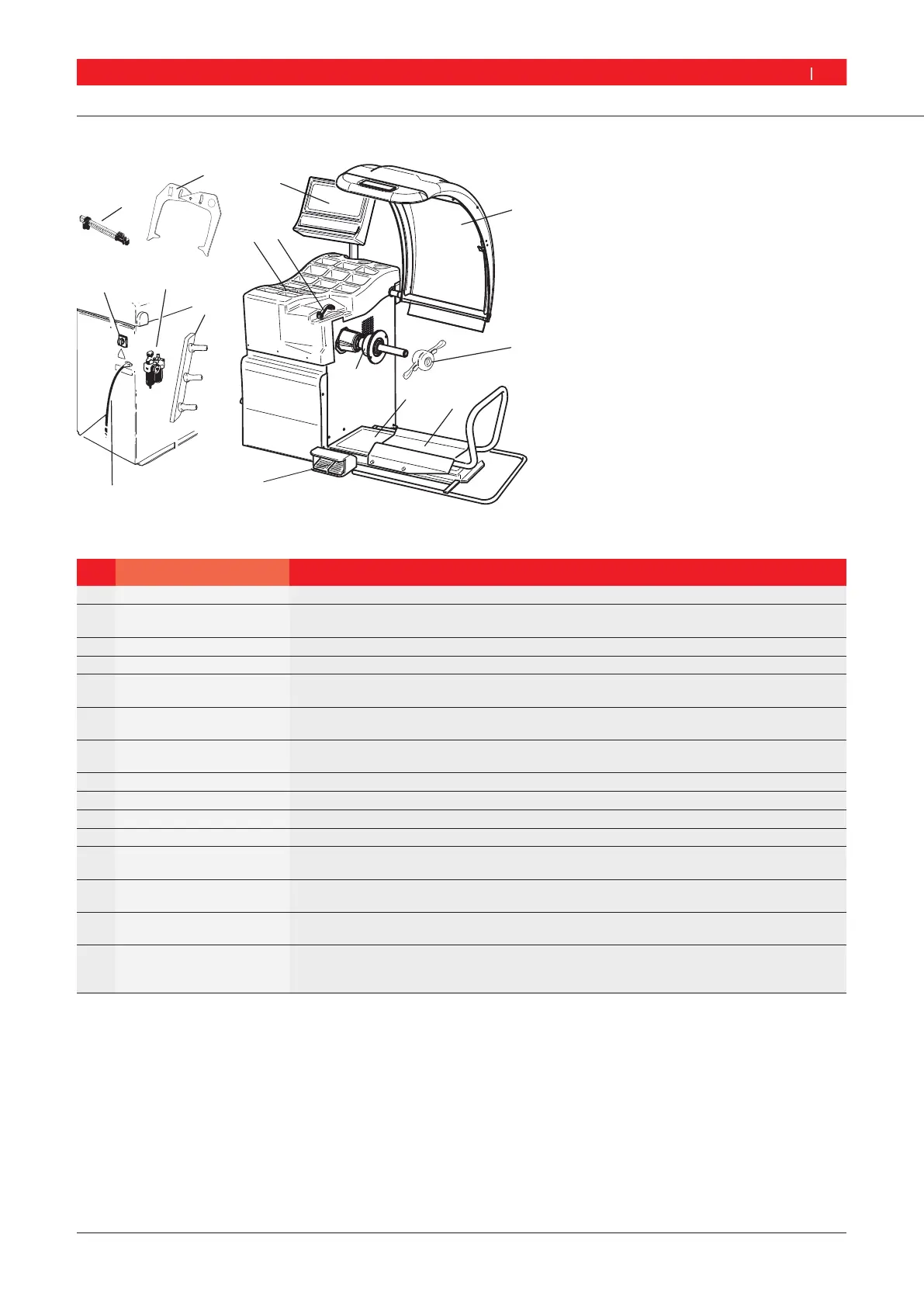

Fig. 1: SBM 855
Pos. Désignation Fonctions
1 Interrupteur Marche/Arrêt Mise en marche/à l’arrêt.
2 Support pour outils de
serrage
Rangement des accessoires.
3 Cordon secteur Branchement du câble d'alimentation.
4 Rangement Rangement pour masselottes d'équilibrage et accessoires.
5 Champ de commande/
d'affichage
 Affichage logiciel (valeurs mesurées et consignes d’utilisation)
 Commande du SBM 855, voir le chapitre 7
6 Coulisseau de mesure  Détermination de la distance de la jante et du diamètre de la jante
 Détermination des positions de fixation des masselottes adhésives
7 Capot de protection  Protection de l’opérateur contre les particules projetées (par ex. salissures, eau).
 Lancement de la mesure par fermeture du capot de protection.
8 Ecrou à serrage rapide Centrage et fixation de la roue sur le cône
9 Bride de centrage Fixation de la roue.
10 Lève-roue Dispositif de levage facilitant la fixation et le retrait de la roue.
10/1 Chariot lève-roue Support de roue à déplacement horizontal
10/2 Pédale  Pédale de gauche: montée du support de roue
 Pédale de droite: descente du support de roue
11 Coulisseau de mesure
manuel
Remplace le coulisseau de mesure électronique s’il est défectueux.
12 Compas de mesure Utilisé en remplacement s’il n’est pas possible de déterminer de façon électronique la largeur
et le diamètre de la jante.
13
Conditionneur d’air  Contrôle/réglage de la pression de service
 Elimination des impuretés
 Alimentation du système d’air comprimé en huile
