Erstinbetriebnahme | SBM 855 | 75 de
4.4 Radschutzhaube montieren
1. Radschutzhaube auf Aufnahmebolzen schieben.
651044-06 _Mi
2
3
4
5
1

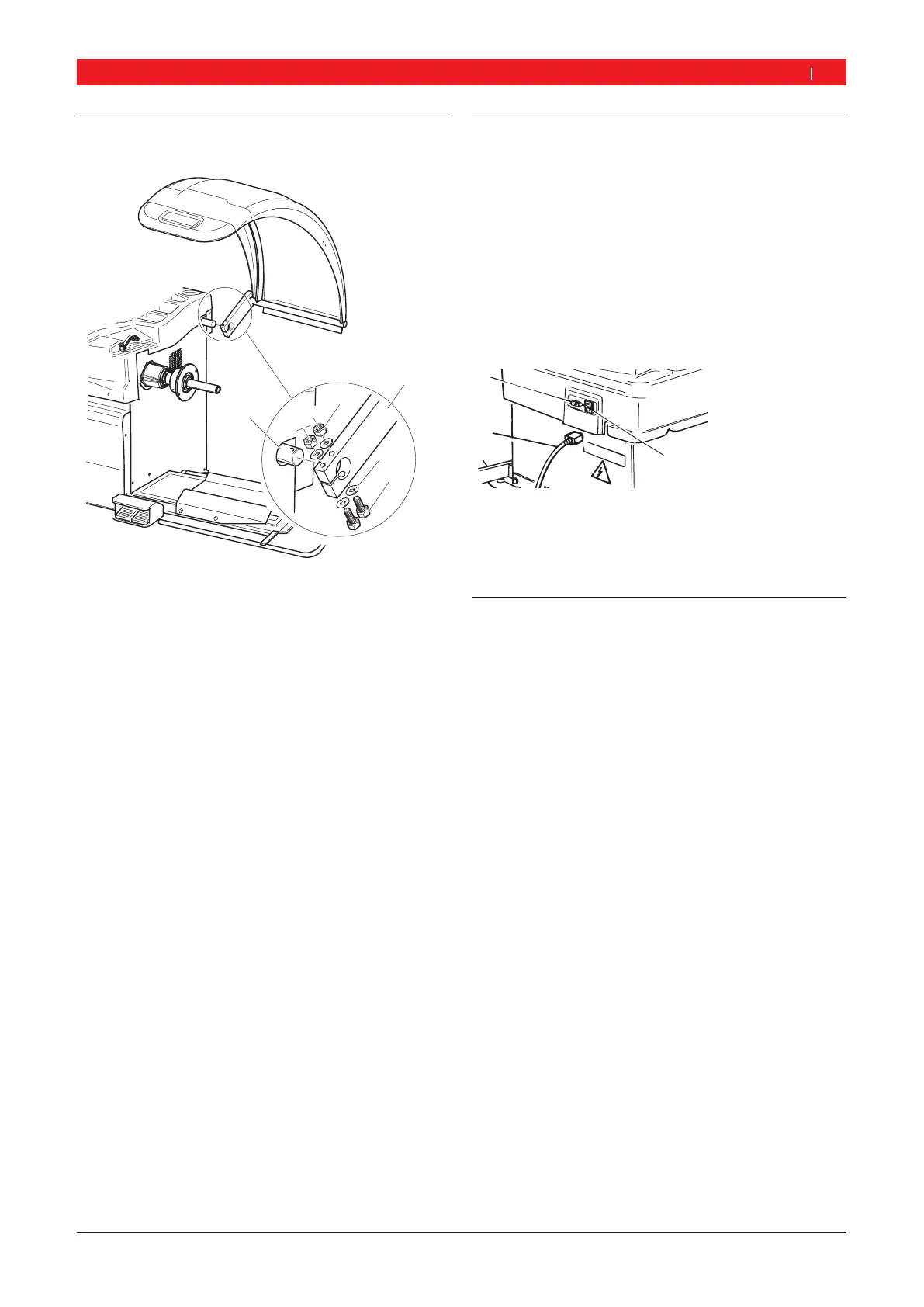

Fig. 2: Radschutzhaube an SBM 855 anbringen
1 Radschutzhaube
2 Befestigungsfl ansch
3 Innensechskantschraube
4 Unterlegscheibe
5 Aufnahmebolzen
2. Innensechskantschraube und Unterlegscheibe durch
Bohrung des Befestigungsflansches stecken und
leicht anziehen.
3. Neigung der Schutzabdeckung einstellen:
bei geöffneter Radschutzhaube muss sich der vorde-
re Teil der Radschutzhaube auf einer Höhe von zirka
1900 mm vom Boden befinden.
4. Die Innensechskantschraube fest anziehen;
! Nach dem Anziehen kontrollieren, dass bei geschlos-
sener Schutzvorrichtung sich der vordere Teil der
Radschutzhaube auf einer Höhe von zirka 1000 mm
vom Boden befindet.
4.5 Elektrischer Anschluss
!
SBM 855 nur an das Stromnetz anschließen, wenn
die vorhandene Netzspannung mit der auf dem Typen-
schild angegebenen Nennspannung übereinstimmt.
1. Prüfen, ob die Netzspannung mit der auf dem Typen-
schild angegebenen Nennspannung übereinstimmt.
2. Netzanschluss von SBM 855 nach länderspezifischen
Normen absichern. Die Absicherung des Netzan-
schlusses muss kundenseitig erfolgen.
3. Netzanschlussleitung an SBM 855 anschließen.
651012-04 _Sr
1
2
3
Fig. 3: Elektrischer Anschluss
1 Ein-/Ausschalter
2 Netzanschluss
3 Netzanschlussleitung
4.6 Drehrichtung prüfen
1. Prüfen, ob SBM 855 richtig an das Netz angeschlos-
sen ist.
2. SBM 855 am Ein-/Aus-Schalter (Pos. 1) einschalten.
3. Radschutzhaube schließen oder <START >-Taste
drücken.
 Welle dreht sich.
4. Drehrichtung der Welle prüfen.
i Die korrekte Drehrichtung wird durch einen gelben
Pfeil an SBM 855 angezeigt. Der Pfeil befindet sich
rechts neben dem Flansch.
i Bei falscher Drehrichtung bleibt SBM 855 sofort
stehen und zeigt die Fehlermeldung
an (siehe Kap.
11).
