Descrizione del prodotto | SBM 855 | 7 it
656 229 2010-11-22| Sicam snc società unipersonale
3.5 SBM 855
651044-01 _Mi
1
3
4
5
6
7
9
8
10/1
10
10/2
2
11
12
13

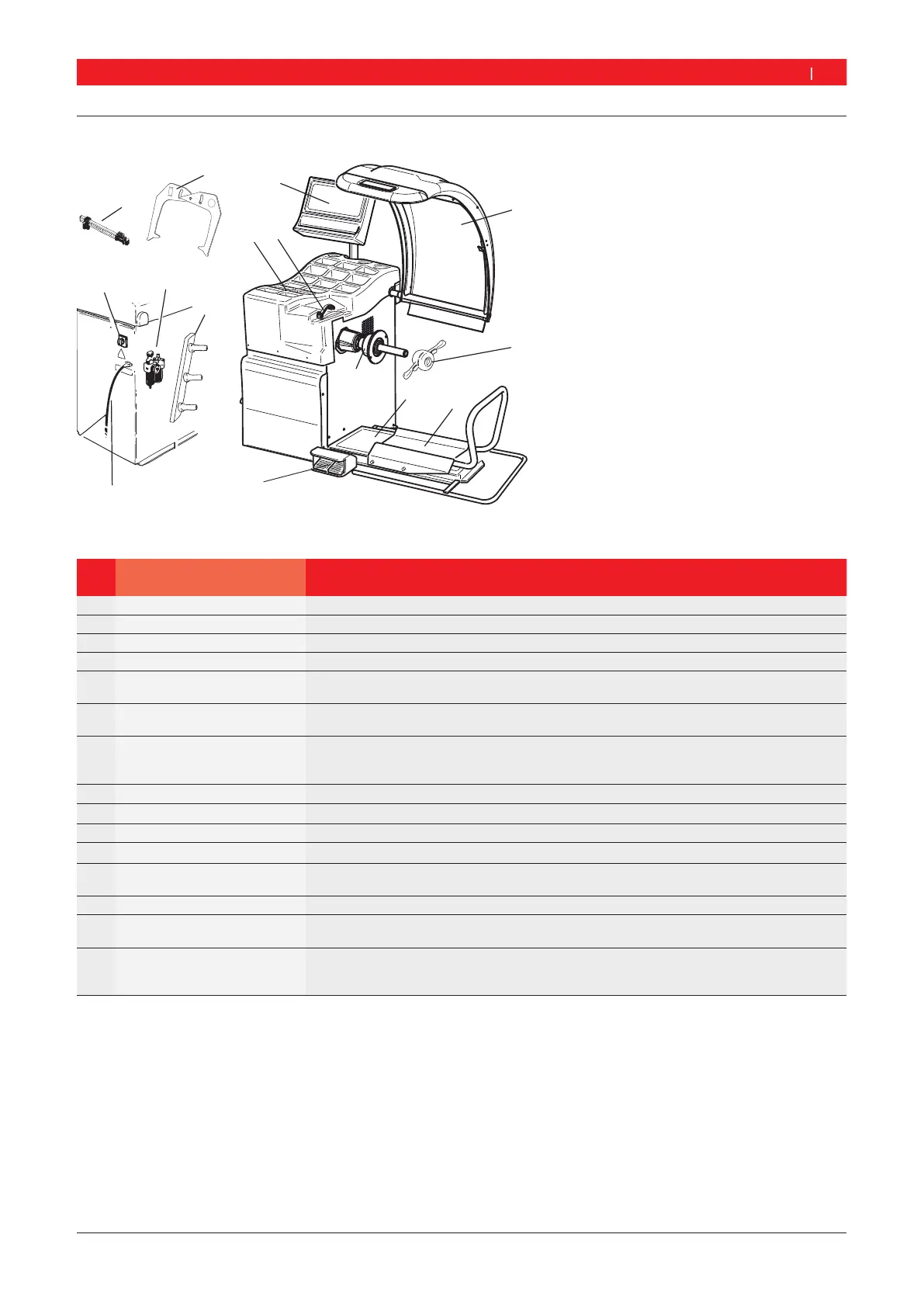

Fig. 1: SBM 855
Pos. Denominazione Funzioni
1 Interruttore ON/OFF Accensione/spegnimento.
2 Supporto dispositivi di serraggio Per riporre gli accessori.
3 Cavo di alimentazione elettrica Collegamento alla rete elettrica.
4 Ripiano portaoggetti Ripiano per deporre i pesi di equilibratura e gli accessori.
5 Pannello di comando/
pannello di visualizzazione
Visualizzazione software (valori di misura e avvertenze sull’uso)
Comando SBM 855, vedi cap. 7
6 Calibro a corsoio Rilevare la distanza del cerchione e il diametro del cerchione.
Rilevare le posizioni per il fissaggio dei pesi adesivi.
7 Calotta di protezione ruota Protezione dell’operatore da eventuali particelle proiettate verso l’esterno (ad es. sporco,
acqua).
Avviare la misurazione ed arrestare la misurazione, vedi cap. 10.1 Avvio automatico.
8 Dado di serraggio rapido Centrare e fissare la ruota sul cono.
9 Flangia di centraggio centrale Fissare la ruota.
10 Sollevatore ruota Dispositivo di sollevamento per facilitare il fissaggio e la rimozione della ruota
10/1 Carrello del sollevatore ruota Ripiano di appoggio ruota spostabile in direzione orizzontale
10/2 Pedale Pedale sinistro: sollevamento del ripiano di appoggio ruota,
Pedale destro: abbassamento del ripiano di appoggio ruota
11 Calibro a corsoio manuale Serve come componente di riserva quando il calibro a corsoio elettronico è guasto.
12 Compasso di misurazione Serve come componente di riserva quando la larghezza del cerchione e il diametro del
cerchione non possono essere rilevati elettronicamente.
13 Gruppo condizionatore Controllare/regolare la pressione di lavoro.
Eliminare eventuali impurità presenti.
Alimentazione con olio del sistema pneumatico.
