148 S 63 E - S 63 E C Manuel d’utilisation

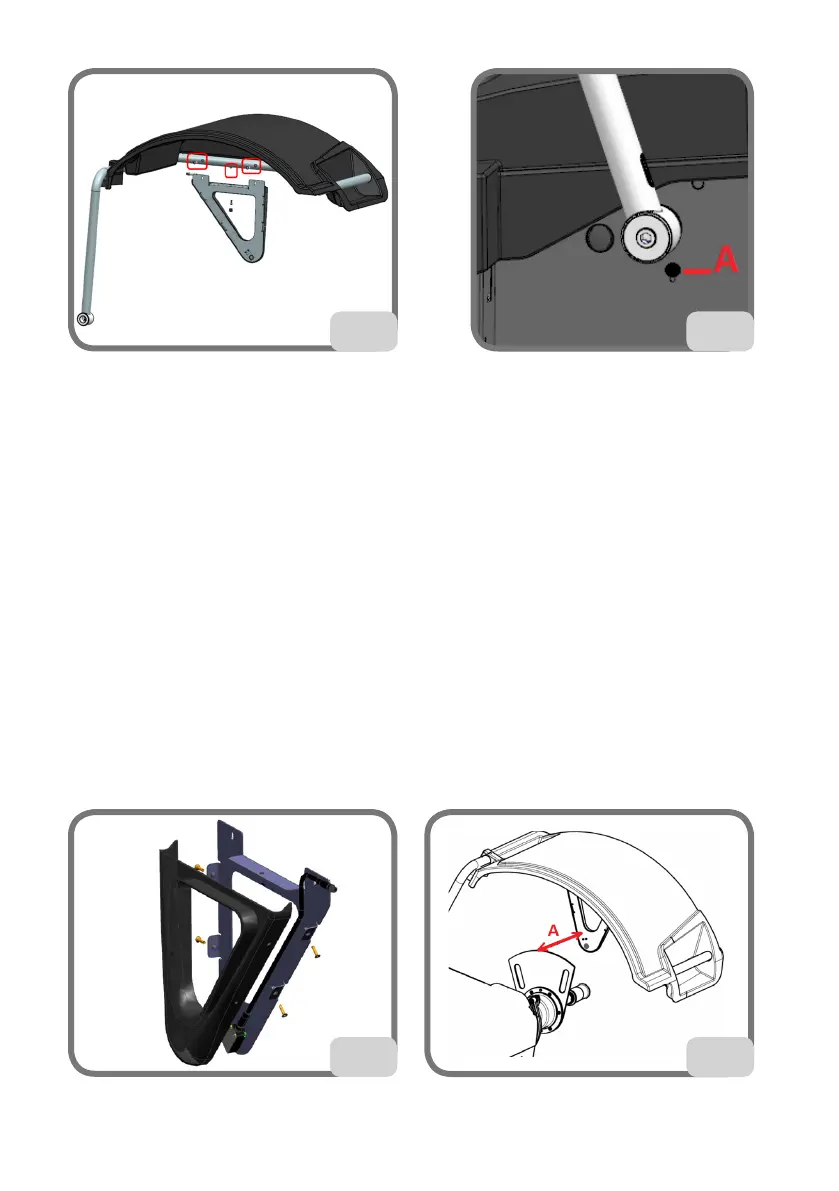

teur, retirez le couvercle en plastique en dévissant les quatre vis de fixation (Fig. 6a).
- vérifier et éventuellement agir sur le support du capteur à ultrasons jusqu'à ce que la
distance requise entre le gabarit d'étalonnage et le support lui-même (figure 6b) soit
atteinte, en procédant comme suit:
1. Fixez le gabarit d'étalonnage du capteur à ultrasons dans le kit en utilisant les acces-
soires de centrage sur l'arbre de l'unité oscillante;
2. Abaissez la protection de la roue;
MISE EN GARDE
L'abaissement de la protection de la roue permet le lancement du groupe oscillant
avec le gabarit bloqué!
3. Alignez le gabarit d'étalonnage du capteur ultrasonique au support du capteur à ul-
trasons et vérifiez sa distance, c'est-à-dire:
a. 270mm (tolérance +/- 5mm)
6a 6b
6
