gelangen, entfernen Sie die Plastikabdeckung, indem Sie die vier Befestigungsschrauben
herausdrehen (Abb. 6a).
- auf den Ultraschallsensorträger prüfen und eventuell handeln, bis der erforderliche Ab-
stand zwischen der Kalibriervorlage und dem Träger selbst (Bild 6b) erreicht ist, wie folgt:
1. Befestigen Sie die Ultraschallsensorkalibrierungsschablone im Kit mit dem Zentrier-
zubehör auf der Welle der Schwingeinheit.
2. Senken Sie den Radschutz ab;
VORSICHT
Das Absenken des Radschutzes ermöglicht den Start der schwingenden Gruppe mit
der blockierten Schablone !!!
3. Richten Sie die Ultraschallsensorkalibrierungsschablone an die Ultraschallsensorun-
terstützung aus und überprüfen Sie den Abstand, dh:
a. 270mm (Toleranz +/- 5mm)

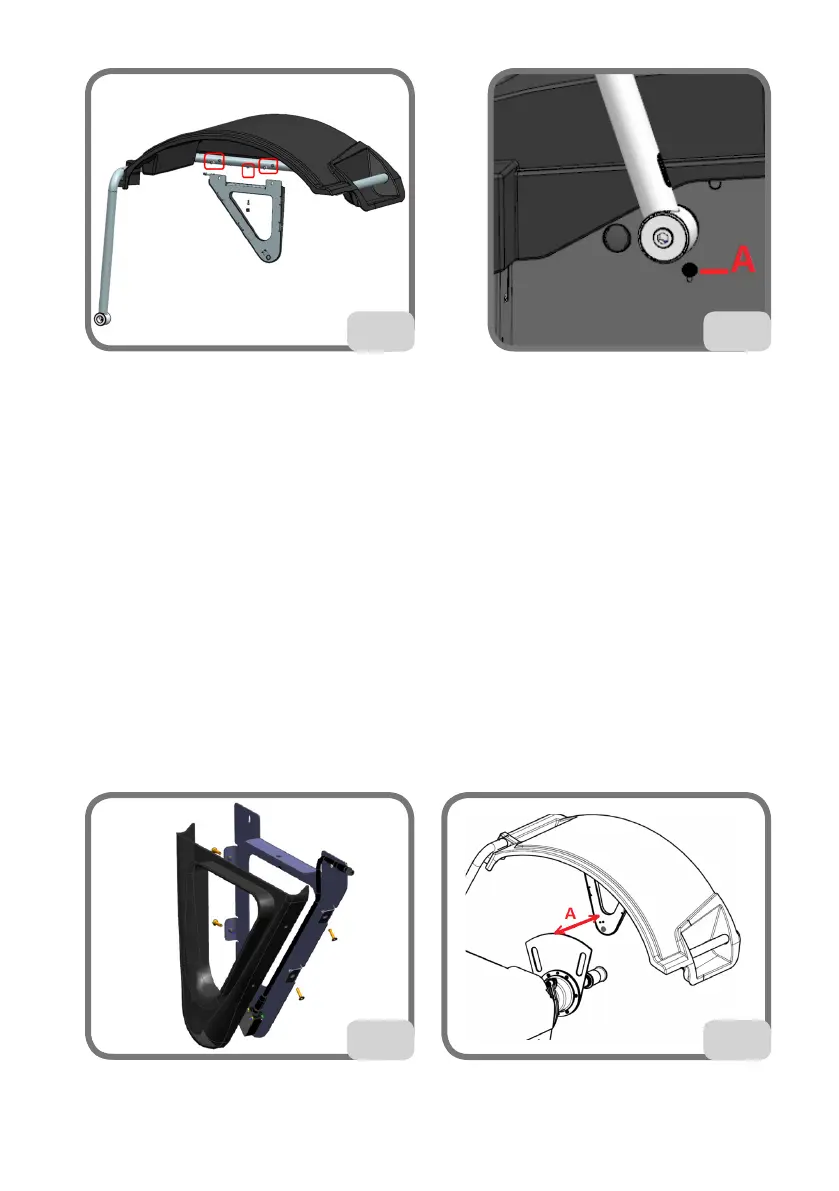

6a
6b
6
5a
