24 S 63 E - S 63 E C Manuale d’uso
- Svitare completamente il mozzo C;

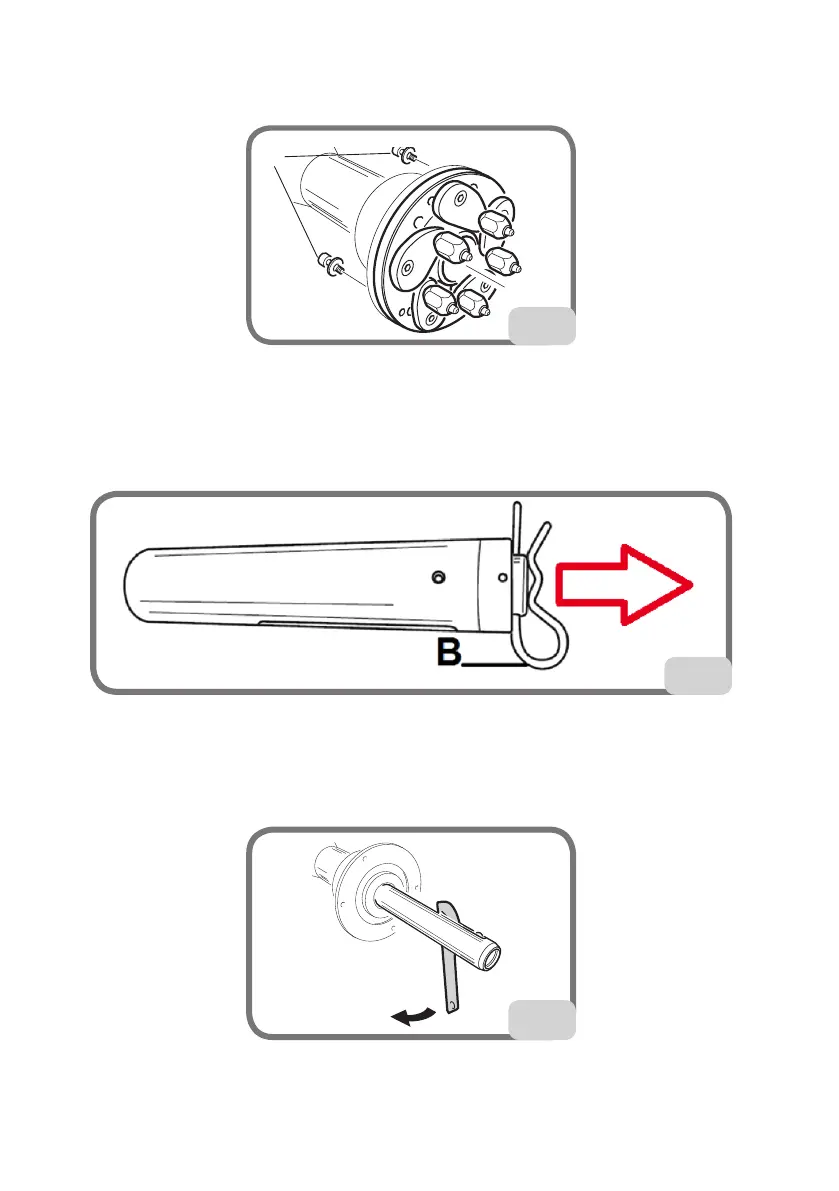

- Montare la flangia sull’albero e bloccarla mediante le due viti (A, fig. 13) con la chiave CH 6.
13
A
- Procedere come di consueto al bloccaggio della ruota sulla flangia.
Montaggio del mozzo C
Per rimontare il mozzo C procedere nel seguente modo:
- inserire nella bussola cilindrica di protezione la copiglia in dotazione alla macchina (B, fig.14)
14
- Tirare la copiglia come indicato in fig. 14 quindi avvitare manualmente il mozzo C fino
in battuta
- Serrare il mozzo C inserendo la chiave speciale C nell’asola del mozzo C (fig.15).
- rimuovere la copiglia dalla bussola cilindrica di protezione inserita in precedenza.
15
- per serrare adeguatamente il mozzo occorre dare un colpo di martello sulla chiave spe-
ciale C (è possibile anche utilizzare la pinza, lato martello, per fissare i pesi a molla).
